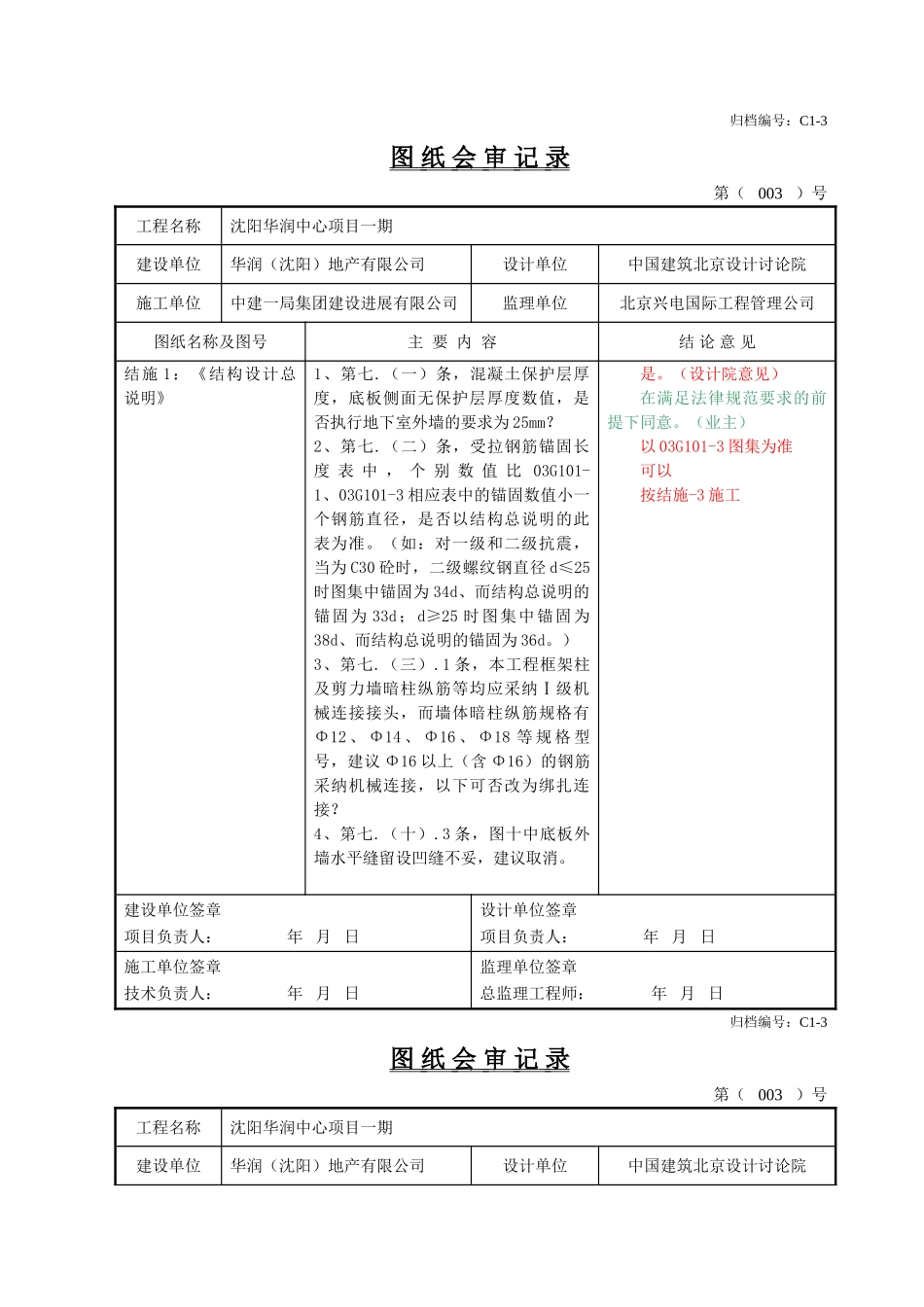

归档编号：C1-3图 纸 会 审 记 录 第（ 003 ）号工程名称沈阳华润中心项目一期建设单位华润（沈阳）地产有限公司设计单位中国建筑北京设计讨论院施工单位中建一局集团建设进展有限公司监理单位北京兴电国际工程管理公司图纸名称及图号主 要 内 容结 论 意 见结施 1：《结构设计总说明》1、第七
（一）条，混凝土保护层厚度，底板侧面无保护层厚度数值，是否执行地下室外墙的要求为 25mm
（二）条，受拉钢筋锚固长度 表 中 ， 个 别 数 值 比 03G101-1、03G101-3 相应表中的锚固数值小一个钢筋直径，是否以结构总说明的此表为准
（如：对一级和二级抗震，当为 C30 砼时，二级螺纹钢直径 d≤25时图集中锚固为 34d、而结构总说明的锚固为 33d；d≥25 时图集中锚固为38d、而结构总说明的锚固为 36d
1 条，本工程框架柱及剪力墙暗柱纵筋等均应采纳Ⅰ级机械连接接头，而墙体暗柱纵筋规格有Φ12 、 Φ14 、 Φ16 、 Φ18 等 规 格 型号，建议 Φ16 以上（含 Φ16）的钢筋采纳机械连接，以下可否改为绑扎连接
3 条，图十中底板外墙水平缝留设凹缝不妥，建议取消
（设计院意见）在满足法律规范要求的前提下同意
（业主）以 03G101-3 图集为准可以按结施-3 施工建设单位签章项目负责人： 年 月 日设计单位签章项目负责人： 年 月 日施工单位签章技术负责人： 年 月 日监理单位签章总监理工程师： 年 月 日归档编号：C1-3图 纸 会 审 记 录 第（ 003 ）号工程名称沈阳华润中心项目一期建设单位华润（沈阳）地产有限公司设计单位中国建筑北京设计讨论院施工单位中建一局集团建设进展有限公司监理单位北京兴电国际工程管理公司图纸名称及图号主 要 内 容结 论 意 见结施 1：《结构设计总说明》结 施
