物流配送中心高支模专项施工方案

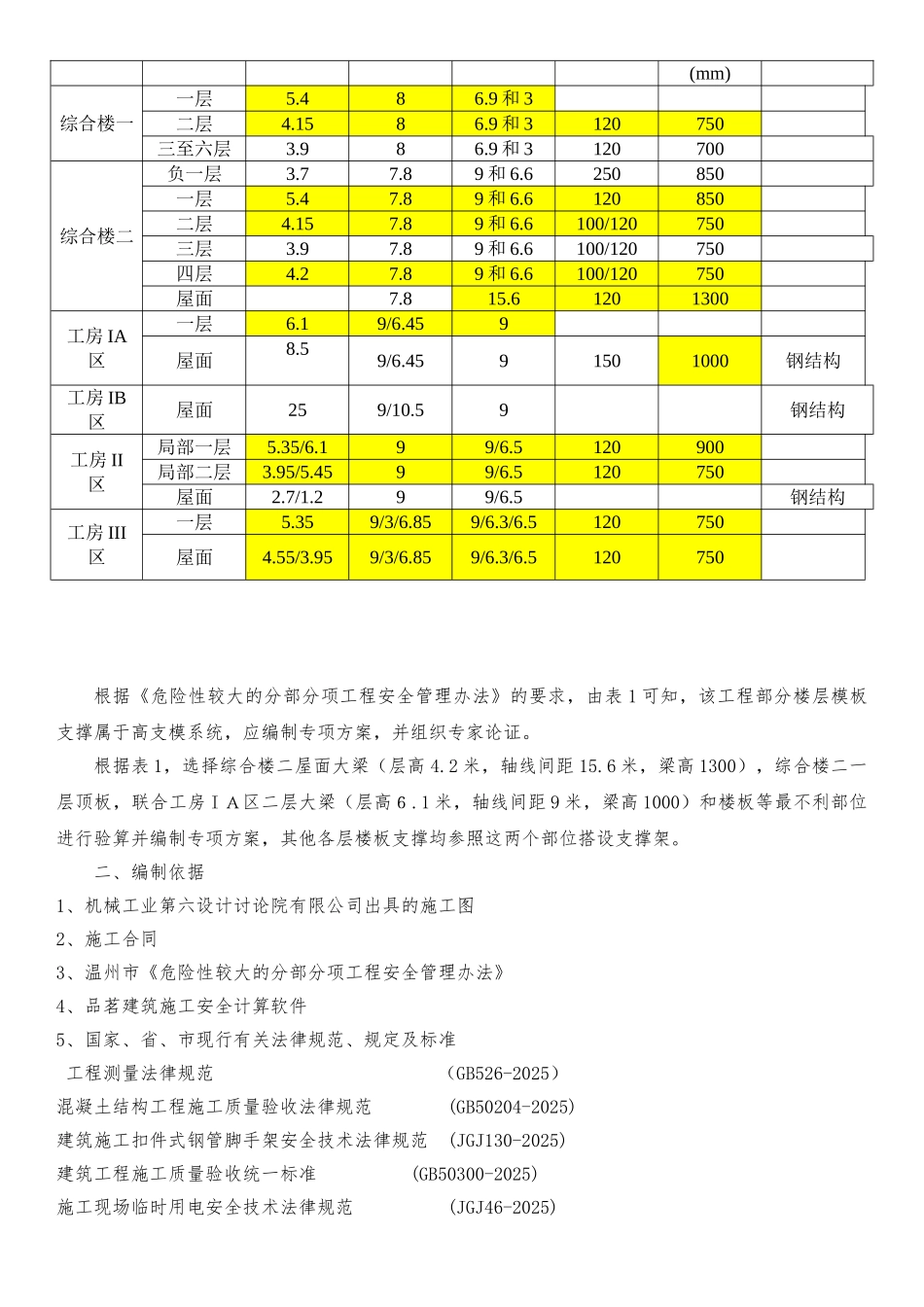

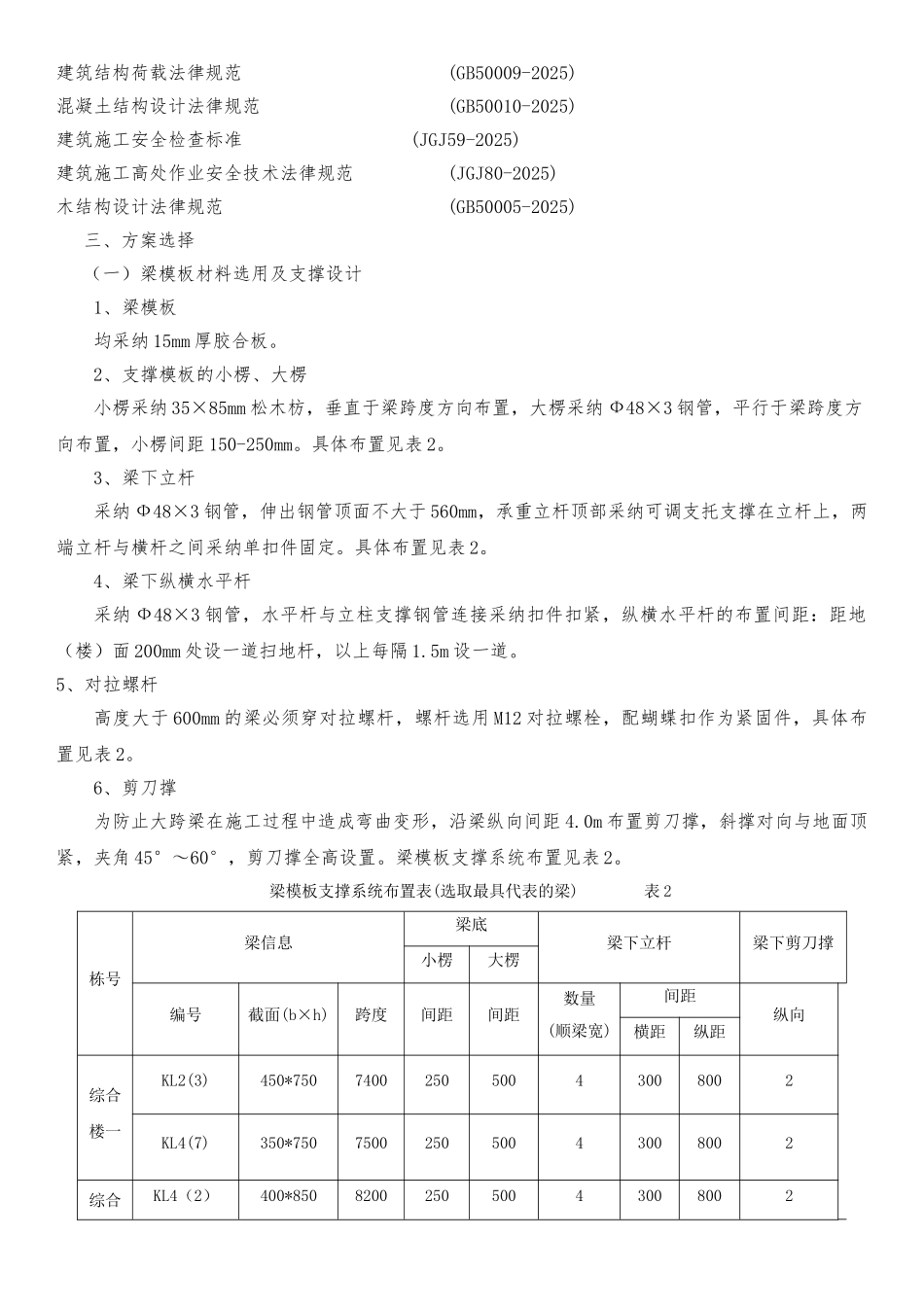

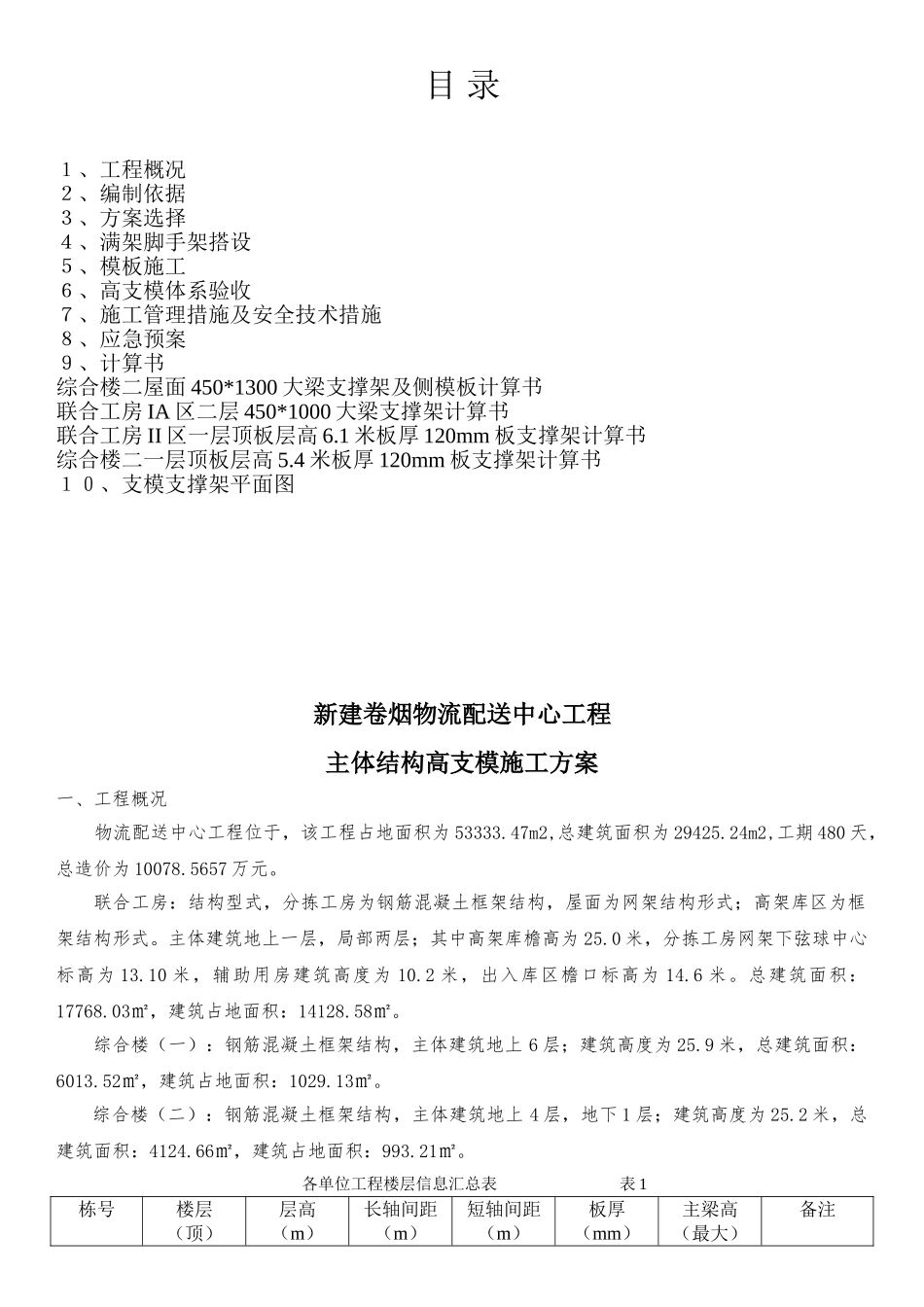

目 录１、工程概况２、编制依据３、方案选择４、满架脚手架搭设５、模板施工６、高支模体系验收７、施工管理措施及安全技术措施８、应急预案９、计算书综合楼二屋面 450*1300 大梁支撑架及侧模板计算书联合工房 IA 区二层 450*1000 大梁支撑架计算书联合工房 II 区一层顶板层高 6.1 米板厚 120mm 板支撑架计算书综合楼二一层顶板层高 5.4 米板厚 120mm 板支撑架计算书１０、支模支撑架平面图新建卷烟物流配送中心工程主体结构高支模施工方案一、工程概况 物流配送中心工程位于，该工程占地面积为 53333.47m2,总建筑面积为 29425.24m2,工期 480 天，总造价为 10078.5657 万元。联合工房：结构型式，分拣工房为钢筋混凝土框架结构，屋面为网架结构形式；高架库区为框架结构形式。主体建筑地上一层，局部两层；其中高架库檐高为 25.0 米，分拣工房网架下弦球中心标高为 13.10 米，辅助用房建筑高度为 10.2 米，出入库区檐口标高为 14.6 米。总建筑面积：17768.03㎡，建筑占地面积：14128.58㎡。综合楼（一）：钢筋混凝土框架结构，主体建筑地上 6 层；建筑高度为 25.9 米，总建筑面积：6013.52㎡，建筑占地面积：1029.13㎡。综合楼（二）：钢筋混凝土框架结构，主体建筑地上 4 层，地下 1 层；建筑高度为 25.2 米，总建筑面积：4124.66㎡，建筑占地面积：993.21㎡。 各单位工程楼层信息汇总表 表 1栋号楼层（顶）层高（m）长轴间距（m）短轴间距（m）板厚（mm）主梁高（最大）备注(mm)综合楼一一层5.486.9 和 3二层4.1586.9 和 3120750三至六层3.986.9 和 3120700综合楼二负一层3.77.89 和 6.6250850一层5.47.89 和 6.6120850二层4.157.89 和 6.6100/120750三层3.97.89 和 6.6100/120750四层4.27.89 和 6.6100/120750屋面7.815.61201300工房 IA区一层6.19/6.459屋面8.59/6.4591501000钢结构工房 IB区屋面259/10.59钢结构工房 II区局部一层5.35/6.199/6.5120900局部二层3.95/5.4599/6.5120750屋面2.7/1.299/6.5钢结构工房 III区一层5.359/3/6.859/6.3/6.5120750屋面4.55/3.959/3/6.859/6.3/6.5120750根据《危险性较大的分部分项工程安全管理办法》的要求，由表 1 可知，该工程部分楼层模板支撑属于高支模系统，应编制专项方案，并组织专家论证。根据表 1，选择综合楼二屋面大梁（层高 4.2 米，轴线间距 15.6 米，梁高 1300），综合楼二一层顶板，联合工房 I Ａ区二层大梁...
