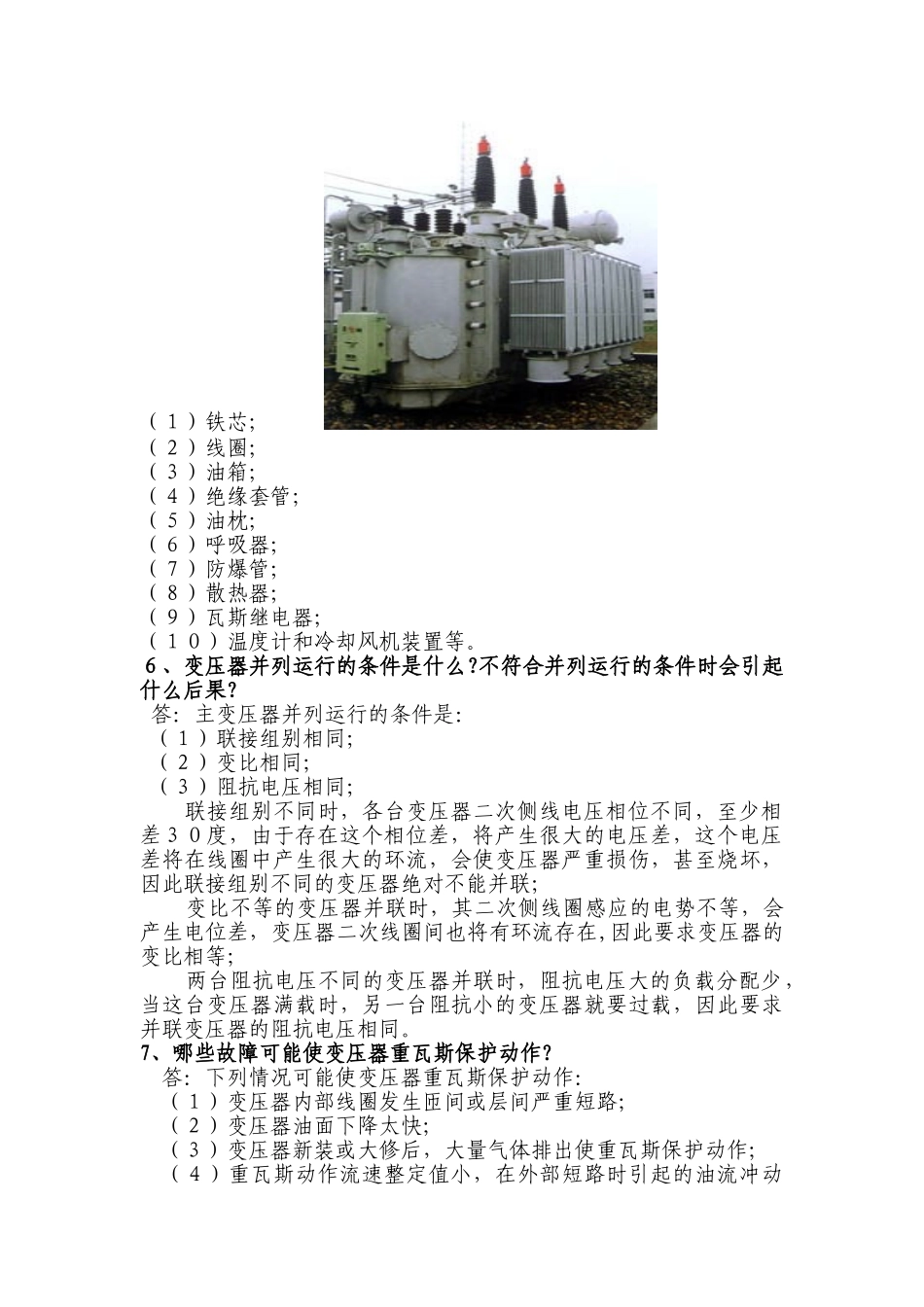

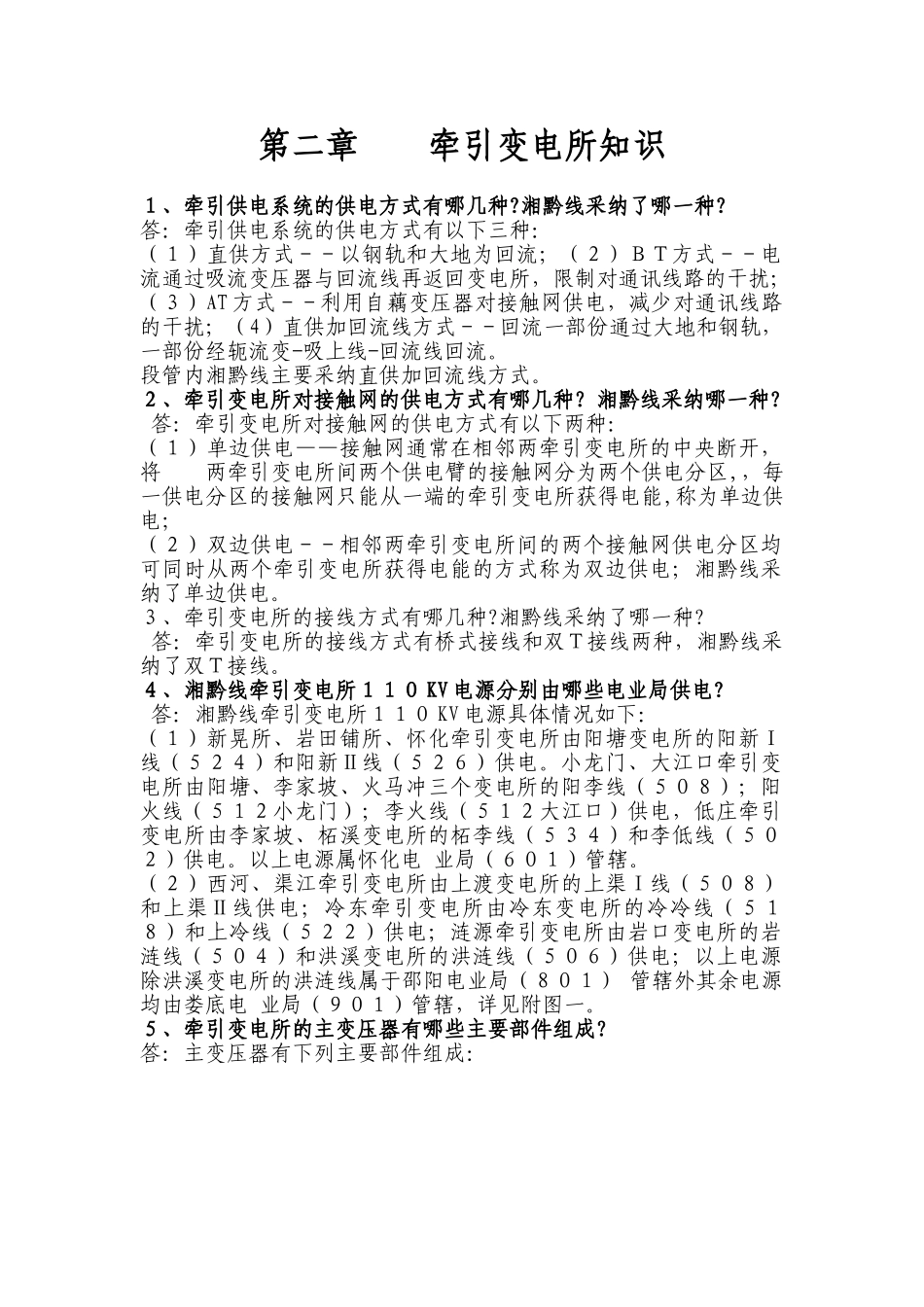

第二章 牵引变电所知识１、牵引供电系统的供电方式有哪几种?湘黔线采纳了哪一种?答：牵引供电系统的供电方式有以下三种：（１）直供方式－－以钢轨和大地为回流；（２）ＢＴ方式－－电流通过吸流变压器与回流线再返回变电所，限制对通讯线路的干扰；（３）AT 方式－－利用自藕变压器对接触网供电，减少对通讯线路的干扰；（4）直供加回流线方式－－回流一部份通过大地和钢轨，一部份经轭流变-吸上线-回流线回流。段管内湘黔线主要采纳直供加回流线方式。２、牵引变电所对接触网的供电方式有哪几种？湘黔线采纳哪一种? 答：牵引变电所对接触网的供电方式有以下两种：（１）单边供电——接触网通常在相邻两牵引变电所的中央断开，将 两牵引变电所间两个供电臂的接触网分为两个供电分区,，每一供电分区的接触网只能从一端的牵引变电所获得电能,称为单边供电；（２）双边供电－－相邻两牵引变电所间的两个接触网供电分区均可同时从两个牵引变电所获得电能的方式称为双边供电；湘黔线采纳了单边供电。３、牵引变电所的接线方式有哪几种?湘黔线采纳了哪一种? 答：牵引变电所的接线方式有桥式接线和双Ｔ接线两种，湘黔线采纳了双Ｔ接线。４、湘黔线牵引变电所１１０ KV 电源分别由哪些电业局供电? 答：湘黔线牵引变电所１１０ KV 电源具体情况如下：（１）新晃所、岩田铺所、怀化牵引变电所由阳塘变电所的阳新Ⅰ线（５２４）和阳新Ⅱ线（５２６）供电。小龙门、大江口牵引变电所由阳塘、李家坡、火马冲三个变电所的阳李线（５０８）；阳火线（５１２小龙门）；李火线（５１２大江口）供电，低庄牵引变电所由李家坡、柘溪变电所的柘李线（５３４）和李低线（５０２）供电。以上电源属怀化电 业局（６０１）管辖。（２）西河、渠江牵引变电所由上渡变电所的上渠Ⅰ线（５０８）和上渠Ⅱ线供电；冷东牵引变电所由冷东变电所的冷冷线（５１８）和上冷线（５２２）供电；涟源牵引变电所由岩口变电所的岩涟线（５０４）和洪溪变电所的洪涟线（５０６）供电；以上电源除洪溪变电所的洪涟线属于邵阳电业局（８０１） 管辖外其余电源均由娄底电 业局（９０１）管辖，详见附图一。５、牵引变电所的主变压器有哪些主要部件组成?答：主变压器有下列主要部件组成：（１）铁芯； （２）线圈；（３）油箱；（４）绝缘套管；（５）油枕；（６）呼吸器；（７）防爆管；（８）散热器；（９）瓦斯继电器；（１０）温度计和冷却风机装置等。６、变压器并列运行的...
