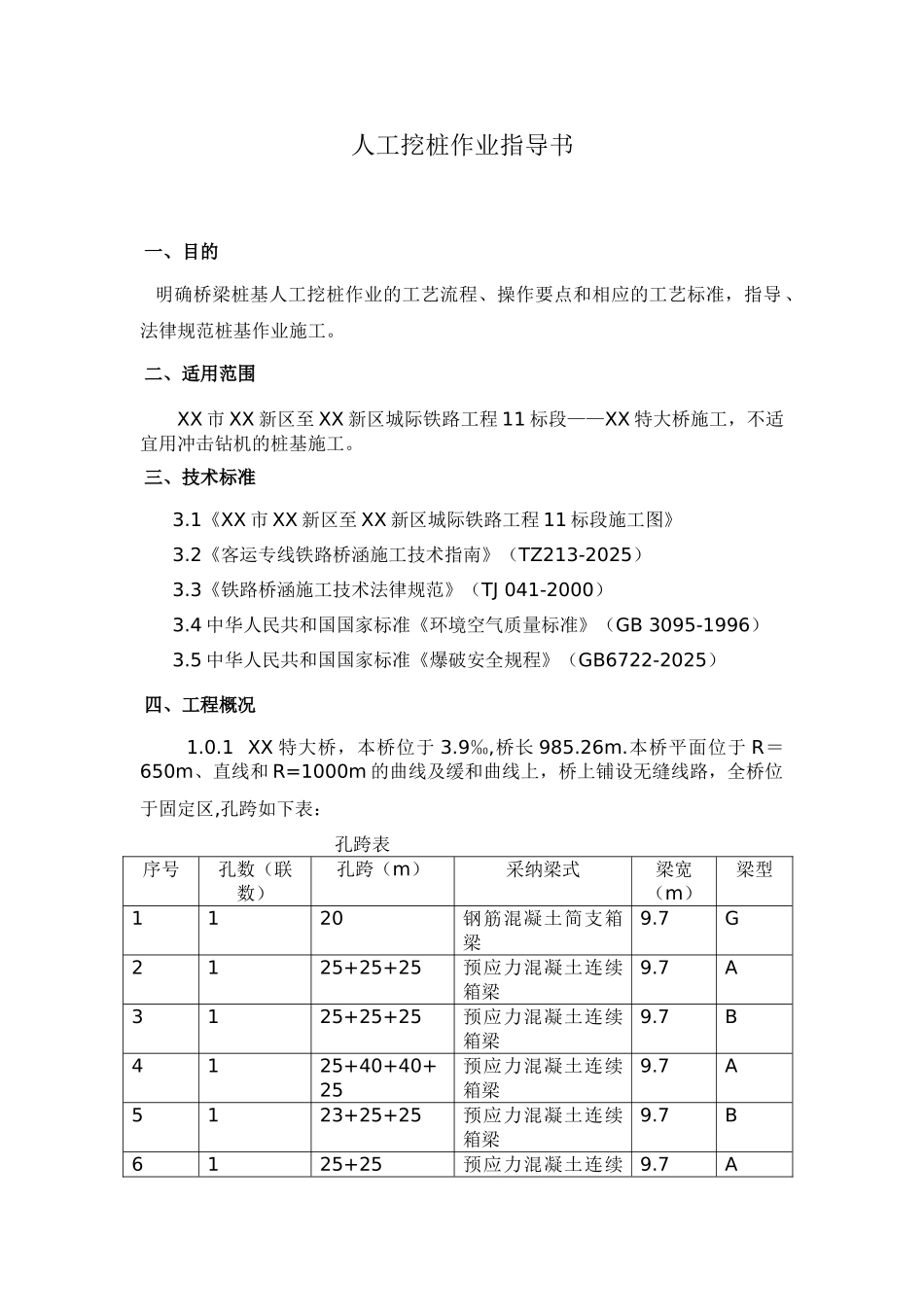

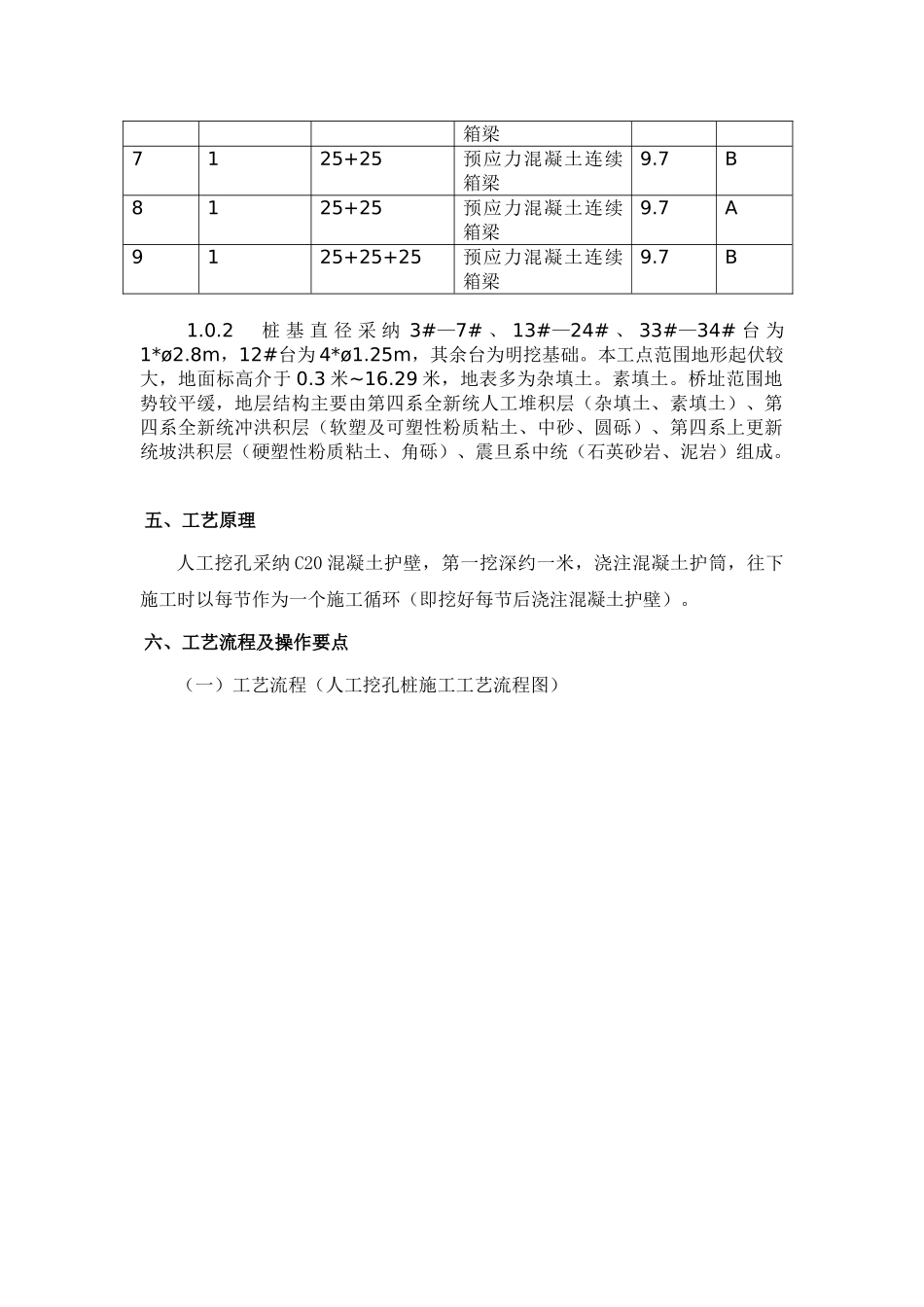

人工挖桩作业指导书一、目的 明确桥梁桩基人工挖桩作业的工艺流程、操作要点和相应的工艺标准，指导 、法律规范桩基作业施工。二、适用范围 XX 市 XX 新区至 XX 新区城际铁路工程 11 标段——XX 特大桥施工，不适宜用冲击钻机的桩基施工。三、技术标准3.1《XX 市 XX 新区至 XX 新区城际铁路工程 11 标段施工图》3.2《客运专线铁路桥涵施工技术指南》（TZ213-2025）3.3《铁路桥涵施工技术法律规范》（TJ 041-2000）3.4 中华人民共和国国家标准《环境空气质量标准》（GB 3095-1996）3.5 中华人民共和国国家标准《爆破安全规程》（GB6722-2025）四、工程概况1.0.1 XX 特大桥，本桥位于 3.9‰,桥长 985.26m.本桥平面位于 R＝650m、直线和 R=1000m 的曲线及缓和曲线上，桥上铺设无缝线路，全桥位于固定区,孔跨如下表： 孔跨表序号孔数（联数）孔跨（m）采纳梁式梁宽（m）梁型1120钢筋混凝土简支箱梁9.7G2125+25+25预应力混凝土连续箱梁9.7A3125+25+25预应力混凝土连续箱梁9.7B4125+40+40+25预应力混凝土连续箱梁9.7A5123+25+25预应力混凝土连续箱梁9.7B6125+25预应力混凝土连续9.7A箱梁7125+25预应力混凝土连续箱梁9.7B8125+25预应力混凝土连续箱梁9.7A9125+25+25预应力混凝土连续箱梁9.7B1.0.2 桩 基 直 径 采 纳 3#—7# 、 13#—24# 、 33#—34# 台 为1*ø2.8m，12#台为 4*ø1.25m，其余台为明挖基础。本工点范围地形起伏较大，地面标高介于 0.3 米~16.29 米，地表多为杂填土。素填土。桥址范围地势较平缓，地层结构主要由第四系全新统人工堆积层（杂填土、素填土）、第四系全新统冲洪积层（软塑及可塑性粉质粘土、中砂、圆砾）、第四系上更新统坡洪积层（硬塑性粉质粘土、角砾）、震旦系中统（石英砂岩、泥岩）组成。五、工艺原理人工挖孔采纳 C20 混凝土护壁，第一挖深约一米，浇注混凝土护筒，往下施工时以每节作为一个施工循环（即挖好每节后浇注混凝土护壁）。六、工艺流程及操作要点（一）工艺流程（人工挖孔桩施工工艺流程图）（二）操作要点（1）施工现场：完成三通一平即通水、通电、通路、场地平整。安全保护设施就绪。（2）桩位放样：测定桩位和地面高程。桩位放样的中心坐标偏差满足施工设计法律规范要求。同时将桩位中心点采纳纵横轴线法引出 4 个控制桩、至影响不到挖孔桩的地方，以便挂线检查控制桩位。以桩身半径加 20cm 护壁厚度做圆、用石灰撒出开挖的轮廓线来。向监理人员报...
