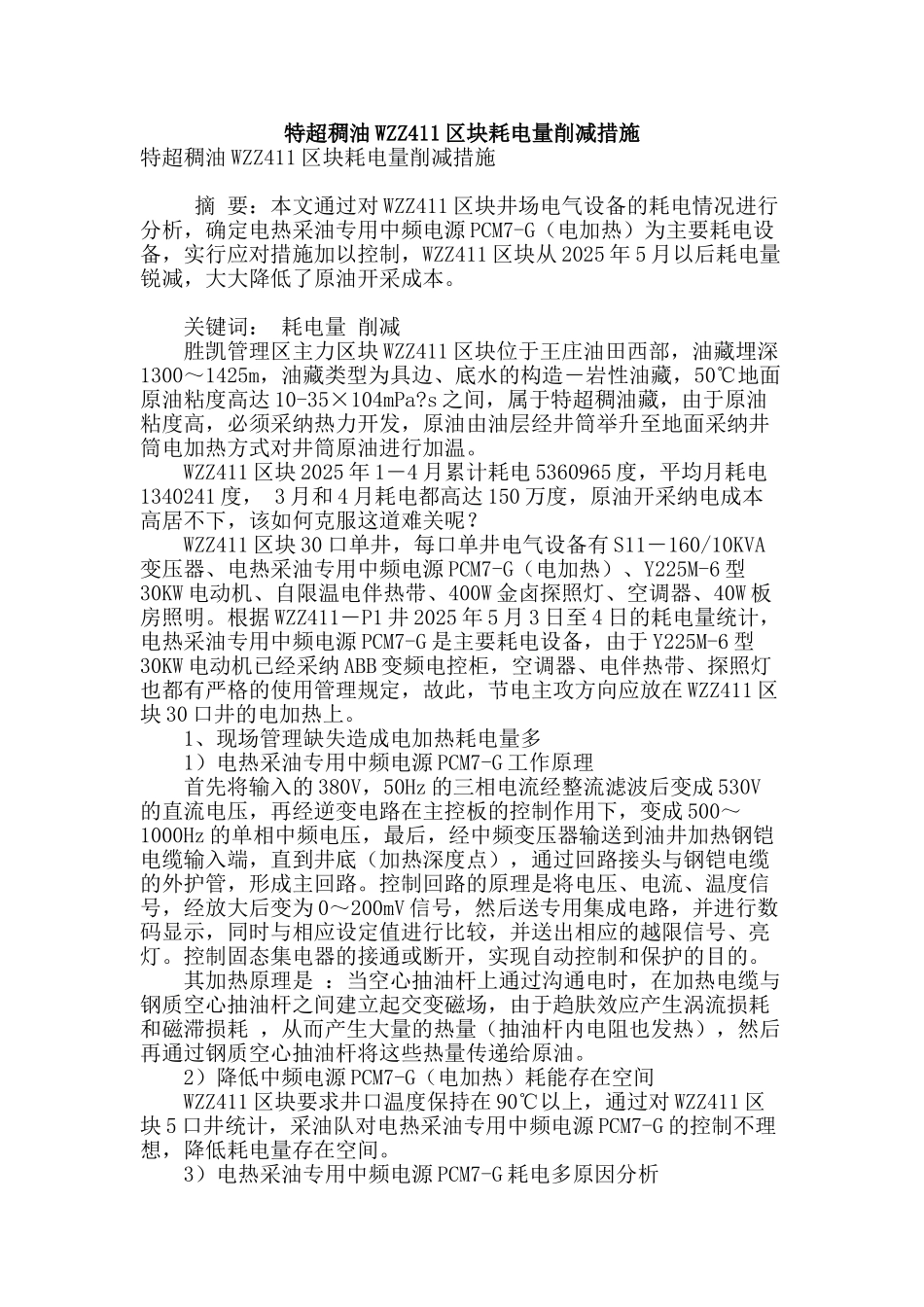

特超稠油wzz411区块耗电量削减措施

特超稠油 WZZ411 区块耗电量削减措施特超稠油 WZZ411 区块耗电量削减措施 摘 要：本文通过对 WZZ411 区块井场电气设备的耗电情况进行分析，确定电热采油专用中频电源 PCM7-G（电加热）为主要耗电设备，实行应对措施加以控制，WZZ411 区块从 2025 年 5 月以后耗电量锐减，大大降低了原油开采成本。 关键词： 耗电量 削减 胜凯管理区主力区块 WZZ411 区块位于王庄油田西部，油藏埋深1300～1425m，油藏类型为具边、底水的构造―岩性油藏，50℃地面原油粘度高达 10-35×104mPa?s 之间，属于特超稠油藏，由于原油粘度高，必须采纳热力开发，原油由油层经井筒举升至地面采纳井筒电加热方式对井筒原油进行加温。 WZZ411 区块 2025 年 1―4 月累计耗电 5360965 度，平均月耗电1340241 度， 3 月和 4 月耗电都高达 150 万度，原油开采纳电成本高居不下，该如何克服这道难关呢？ WZZ411 区块 30 口单井，每口单井电气设备有 S11―160/10KVA变压器、电热采油专用中频电源 PCM7-G（电加热）、Y225M-6 型30KW 电动机、自限温电伴热带、400W 金卤探照灯、空调器、40W 板房照明。根据 WZZ411―P1 井 2025 年 5 月 3 日至 4 日的耗电量统计，电热采油专用中频电源 PCM7-G 是主要耗电设备，由于 Y225M-6 型30KW 电动机已经采纳 ABB 变频电控柜，空调器、电伴热带、探照灯也都有严格的使用管理规定，故此，节电主攻方向应放在 WZZ411 区块 30 口井的电加热上。 1、现场管理缺失造成电加热耗电量多 1）电热采油专用中频电源 PCM7-G 工作原理 首先将输入的 380V，50Hz 的三相电流经整流滤波后变成 530V的直流电压，再经逆变电路在主控板的控制作用下，变成 500～1000Hz 的单相中频电压，最后，经中频变压器输送到油井加热钢铠电缆输入端，直到井底（加热深度点），通过回路接头与钢铠电缆的外护管，形成主回路。控制回路的原理是将电压、电流、温度信号，经放大后变为 0～200mV 信号，然后送专用集成电路，并进行数码显示，同时与相应设定值进行比较，并送出相应的越限信号、亮灯。控制固态集电器的接通或断开，实现自动控制和保护的目的。 其加热原理是 ：当空心抽油杆上通过沟通电时，在加热电缆与钢质空心抽油杆之间建立起交变磁场，由于趋肤效应产生涡流损耗和磁滞损耗 ，从而产生大量的热量（抽油杆内电阻也发热），然后再通过钢质空心抽油杆将这些热量传递给原油。 2）降低...
