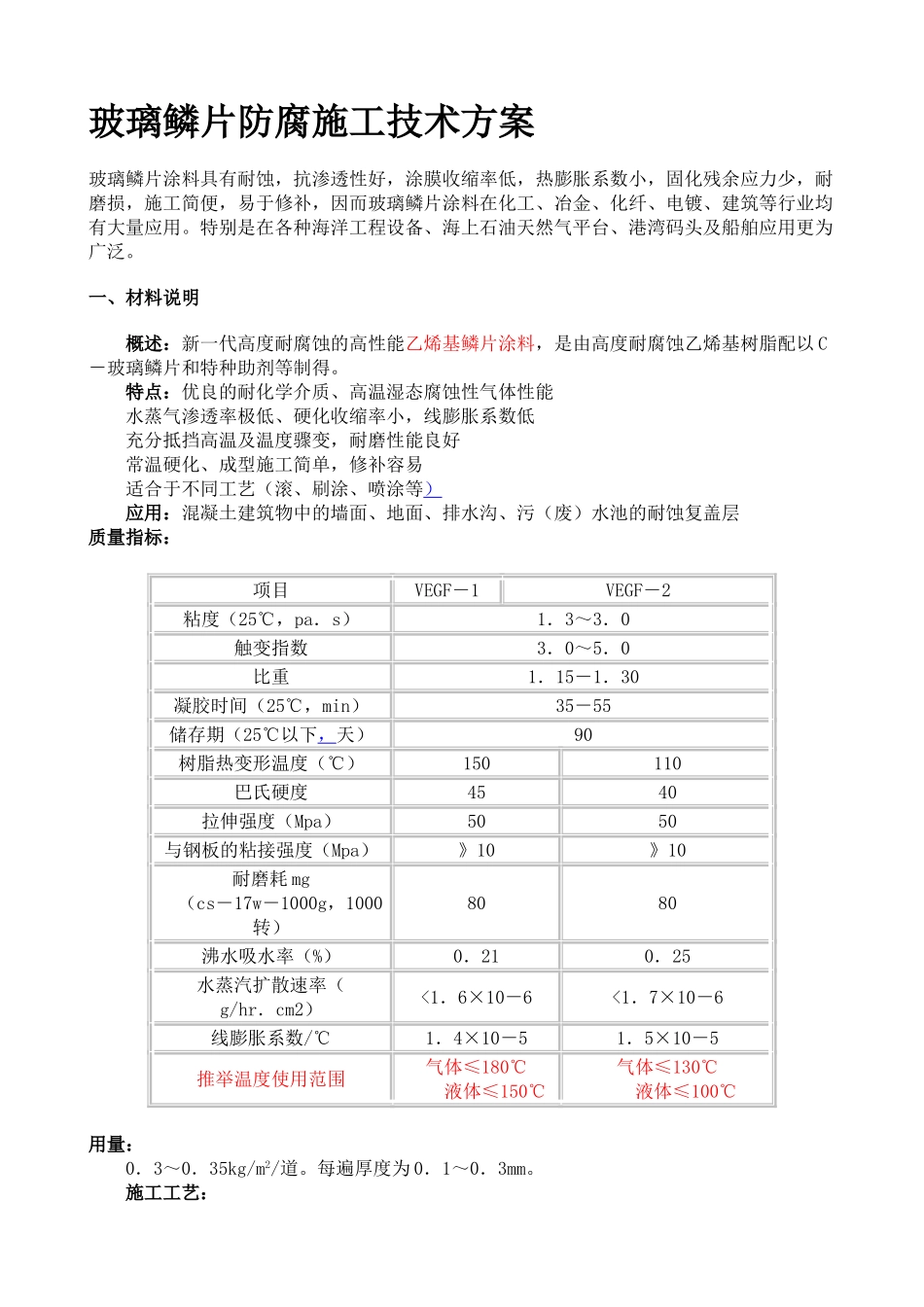

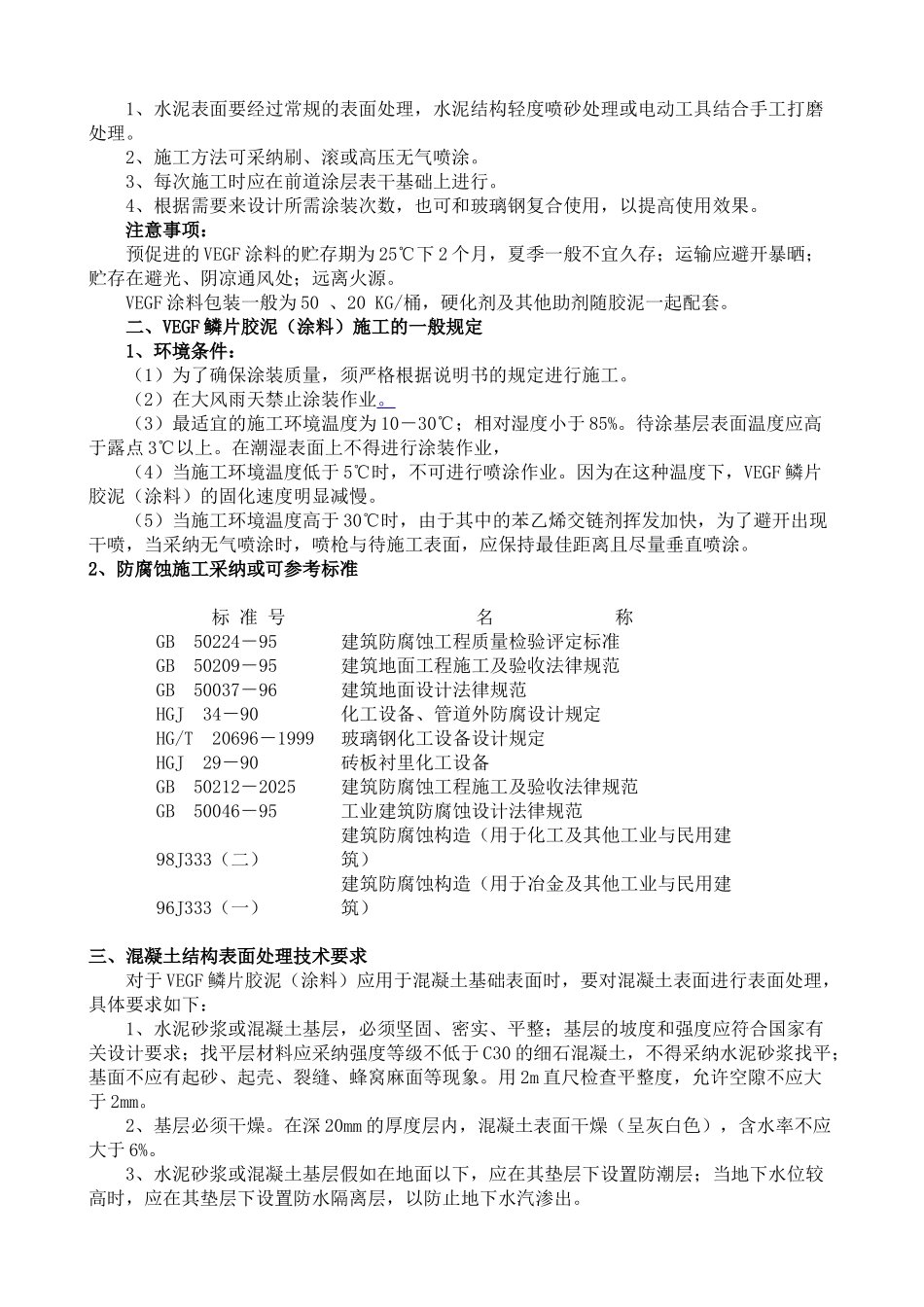

玻璃鳞片防腐施工技术方案玻璃鳞片涂料具有耐蚀，抗渗透性好，涂膜收缩率低，热膨胀系数小，固化残余应力少，耐磨损，施工简便，易于修补，因而玻璃鳞片涂料在化工、冶金、化纤、电镀、建筑等行业均有大量应用。特别是在各种海洋工程设备、海上石油天然气平台、港湾码头及船舶应用更为广泛。一、材料说明 概述：新一代高度耐腐蚀的高性能乙烯基鳞片涂料，是由高度耐腐蚀乙烯基树脂配以 C－玻璃鳞片和特种助剂等制得。 特点：优良的耐化学介质、高温湿态腐蚀性气体性能 水蒸气渗透率极低、硬化收缩率小，线膨胀系数低 充分抵挡高温及温度骤变，耐磨性能良好 常温硬化、成型施工简单，修补容易 适合于不同工艺（滚、刷涂、喷涂等） 应用：混凝土建筑物中的墙面、地面、排水沟、污（废）水池的耐蚀复盖层质量指标： 项目VEGF－1VEGF－2粘度（25℃，pa．s）1．3～3．0触变指数3．0～5．0比重1．15－1．30凝胶时间（25℃，min）35－55储存期（25℃以下，天）90树脂热变形温度（℃）150110巴氏硬度4540拉伸强度（Mpa）5050与钢板的粘接强度（Mpa）》10》10耐磨耗 mg （cs－17w－1000g，1000转）8080沸水吸水率（%）0．210．25水蒸汽扩散速率（ g/hr．cm2）<1．6×10－6<1．7×10－6线膨胀系数/℃1．4×10－51．5×10－5推举温度使用范围气体≤180℃ 液体≤150℃气体≤130℃ 液体≤100℃ 用量： 0．3～0．35kg/m2/道。每遍厚度为 0．1～0．3mm。 施工工艺： 1、水泥表面要经过常规的表面处理，水泥结构轻度喷砂处理或电动工具结合手工打磨处理。 2、施工方法可采纳刷、滚或高压无气喷涂。 3、每次施工时应在前道涂层表干基础上进行。 4、根据需要来设计所需涂装次数，也可和玻璃钢复合使用，以提高使用效果。 注意事项： 预促进的 VEGF 涂料的贮存期为 25℃下 2 个月，夏季一般不宜久存；运输应避开暴晒；贮存在避光、阴凉通风处；远离火源。 VEGF 涂料包装一般为 50 、20 KG/桶，硬化剂及其他助剂随胶泥一起配套。 二、VEGF 鳞片胶泥（涂料）施工的一般规定 1、环境条件： （1）为了确保涂装质量，须严格根据说明书的规定进行施工。 （2）在大风雨天禁止涂装作业。 （3）最适宜的施工环境温度为 10－30℃；相对湿度小于 85%。待涂基层表面温度应高于露点 3℃以上。在潮湿表面上不得进行涂装作业， （4）当施工环境温度低于 5℃时，不可进行喷涂作业。因为在这种温度下，VEGF 鳞片胶泥（涂料）的固化速度明...
