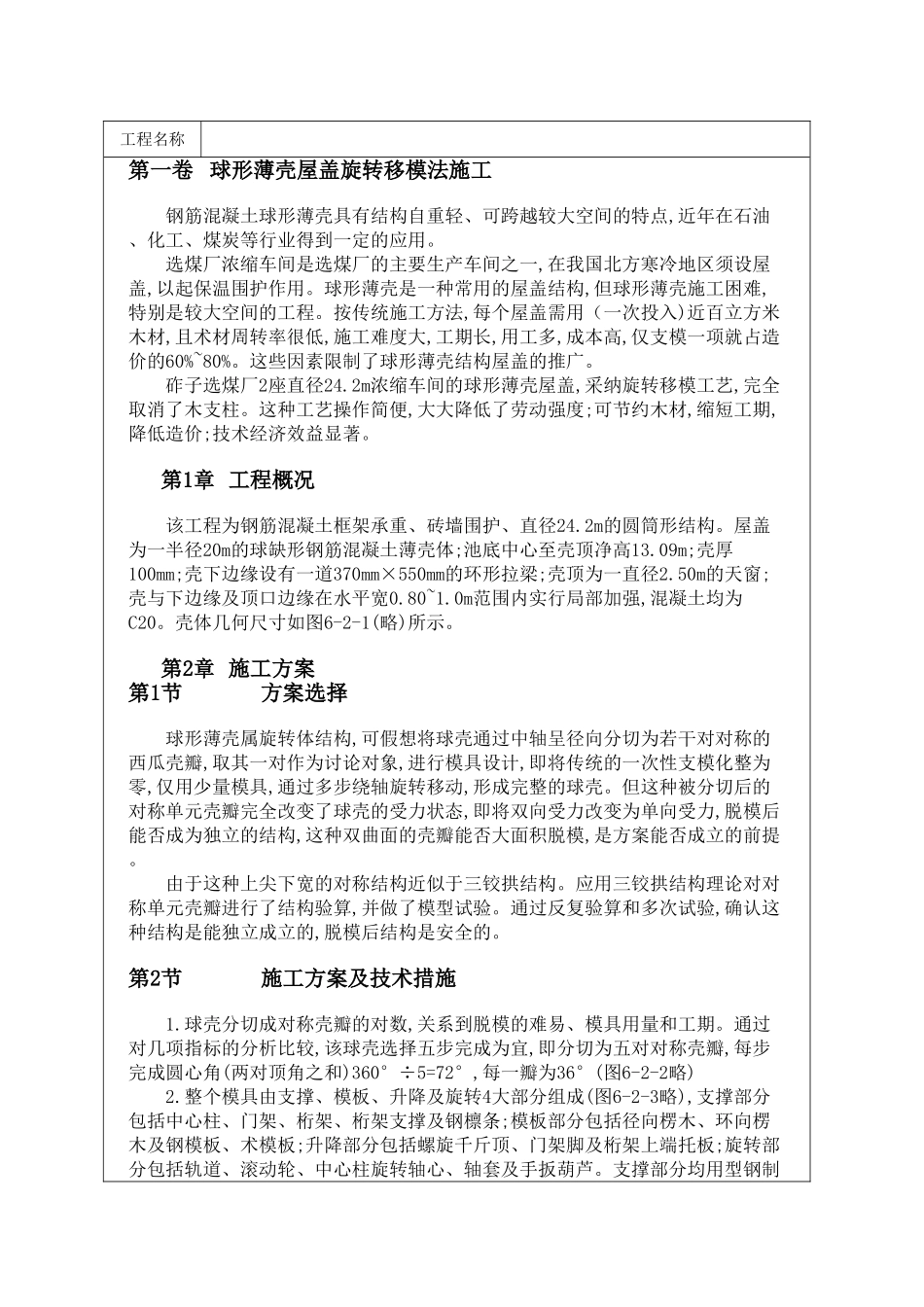

工程名称第一卷 球形薄壳屋盖旋转移模法施工钢筋混凝土球形薄壳具有结构自重轻、可跨越较大空间的特点,近年在石油、化工、煤炭等行业得到一定的应用。选煤厂浓缩车间是选煤厂的主要生产车间之一,在我国北方寒冷地区须设屋盖,以起保温围护作用。球形薄壳是一种常用的屋盖结构,但球形薄壳施工困难,特别是较大空间的工程。按传统施工方法,每个屋盖需用（一次投入)近百立方米木材,且术材周转率很低,施工难度大,工期长,用工多,成本高,仅支模一项就占造价的60%~80%。这些因素限制了球形薄壳结构屋盖的推广。砟子选煤厂2座直径24.2m浓缩车间的球形薄壳屋盖,采纳旋转移模工艺,完全取消了木支柱。这种工艺操作简便,大大降低了劳动强度;可节约木材,缩短工期,降低造价;技术经济效益显著。第1章 工程概况该工程为钢筋混凝土框架承重、砖墙围护、直径24.2m的圆筒形结构。屋盖为一半径20m的球缺形钢筋混凝土薄壳体;池底中心至壳顶净高13.09m;壳厚100mm;壳下边缘设有一道370mm×550mm的环形拉梁;壳顶为一直径2.50m的天窗;壳与下边缘及顶口边缘在水平宽0.80~1.0m范围内实行局部加强,混凝土均为C20。壳体几何尺寸如图6-2-1(略)所示。第2章 施工方案第1节方案选择球形薄壳属旋转体结构,可假想将球壳通过中轴呈径向分切为若干对对称的西瓜壳瓣,取其一对作为讨论对象,进行模具设计,即将传统的一次性支模化整为零,仅用少量模具,通过多步绕轴旋转移动,形成完整的球壳。但这种被分切后的对称单元壳瓣完全改变了球壳的受力状态,即将双向受力改变为单向受力,脱模后能否成为独立的结构,这种双曲面的壳瓣能否大面积脱模,是方案能否成立的前提。由于这种上尖下宽的对称结构近似于三铰拱结构。应用三铰拱结构理论对对称单元壳瓣进行了结构验算,并做了模型试验。通过反复验算和多次试验,确认这种结构是能独立成立的,脱模后结构是安全的。第2节施工方案及技术措施1.球壳分切成对称壳瓣的对数,关系到脱模的难易、模具用量和工期。通过对几项指标的分析比较,该球壳选择五步完成为宜,即分切为五对对称壳瓣,每步完成圆心角(两对顶角之和)360°÷5=72°,每一瓣为36°(图6-2-2略)2.整个模具由支撑、模板、升降及旋转4大部分组成(图6-2-3略),支撑部分包括中心柱、门架、桁架、桁架支撑及钢檩条;模板部分包括径向楞木、环向楞木及钢模板、术模板;升降部分包括螺旋千斤顶、门架脚及桁架上端托板;旋转部分包括轨道、滚动轮、中心柱旋转轴心、轴套及手扳葫芦。支撑部分均用型钢制工程名称成...
