第二章耕整机械知识点梳理汇总VIP免费

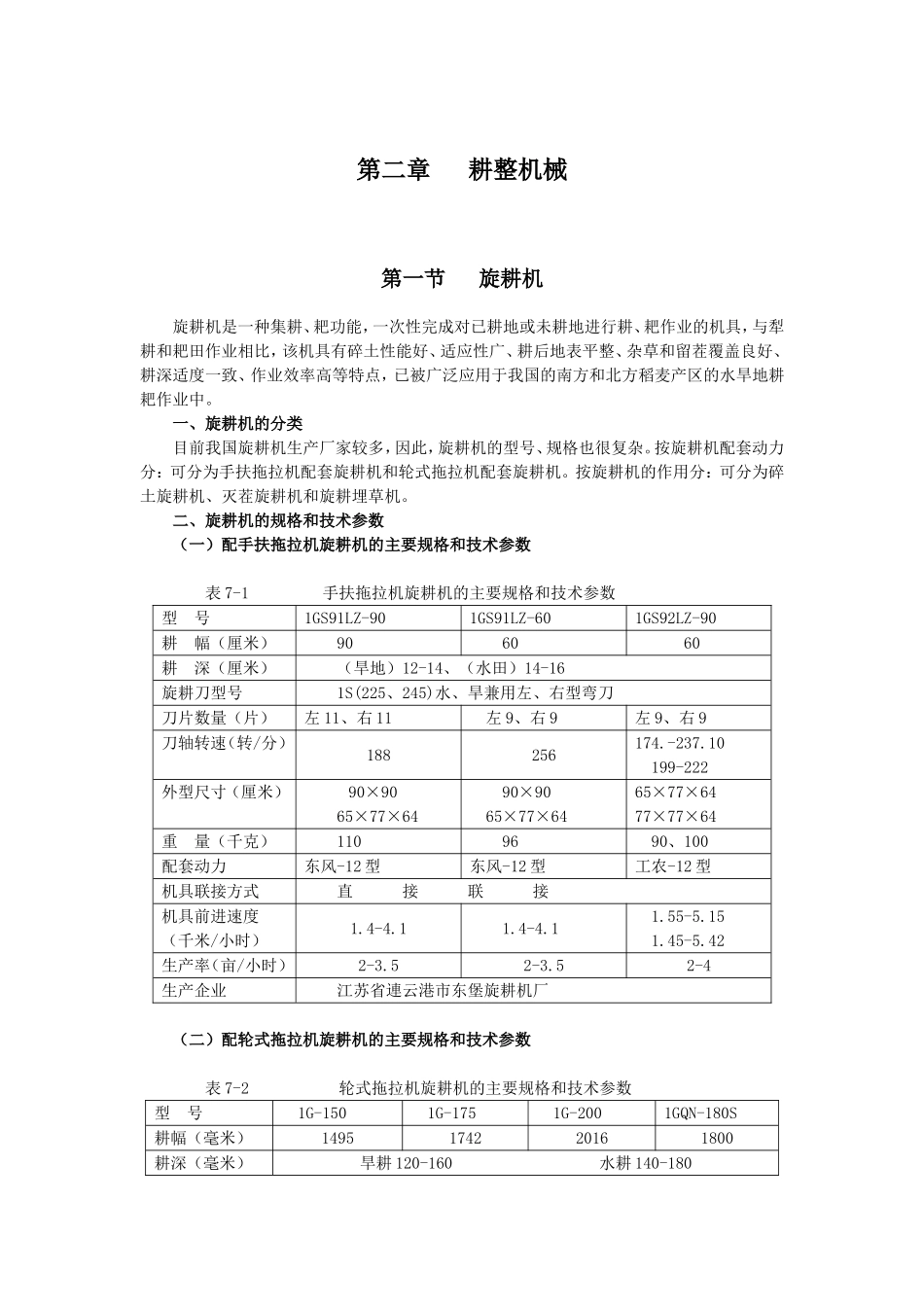

第二章耕整机械第一节旋耕机旋耕机是一种集耕、耙功能，一次性完成对已耕地或未耕地进行耕、耙作业的机具，与犁耕和耙田作业相比，该机具有碎土性能好、适应性广、耕后地表平整、杂草和留茬覆盖良好、耕深适度一致、作业效率高等特点，已被广泛应用于我国的南方和北方稻麦产区的水旱地耕耙作业中。一、旋耕机的分类目前我国旋耕机生产厂家较多，因此，旋耕机的型号、规格也很复杂。按旋耕机配套动力分：可分为手扶拖拉机配套旋耕机和轮式拖拉机配套旋耕机。按旋耕机的作用分：可分为碎土旋耕机、灭茬旋耕机和旋耕埋草机。二、旋耕机的规格和技术参数（一）配手扶拖拉机旋耕机的主要规格和技术参数表7-1手扶拖拉机旋耕机的主要规格和技术参数型号1GS91LZ-901GS91LZ-601GS92LZ-90耕幅（厘米）906060耕深（厘米）（旱地）12-14、（水田）14-16旋耕刀型号1S(225、245)水、旱兼用左、右型弯刀刀片数量（片）左11、右11左9、右9左9、右9刀轴转速（转/分）188256174.-237.10199-222外型尺寸（厘米）90×9065×77×6490×9065×77×6465×77×6477×77×64重量（千克）1109690、100配套动力东风-12型东风-12型工农-12型机具联接方式直接联接机具前进速度（千米/小时）1.4-4.11.4-4.11.55-5.151.45-5.42生产率（亩/小时）2-3.52-3.52-4生产企业江苏省連云港市东堡旋耕机厂（二）配轮式拖拉机旋耕机的主要规格和技术参数表7-2轮式拖拉机旋耕机的主要规格和技术参数型号1G-1501G-1751G-2001GQN-180S耕幅（毫米）1495174220161800耕深（毫米）旱耕120-160水耕140-180刀片型号水、旱兼用IT系列旋耕刀回转半径：225-260毫米旋耕刀片数量（把）左右弯刀各23左右弯刀各26左右弯刀各28左右弯刀各25刀轴转速（转/分）199、269；198、265；204、275215外形尺寸（厘米）136×180×128136×205×128114×234×128102×210×115配套功率（千瓦）22-36.733-40.440.4-58.836.7-40.4动力输出轴转速（转/分）540、720、1000720机具联接方式标准三点悬挂三点悬挂机具前进速度（千米/小时）2.0-6.5生产率（亩/小时）耕地：3.5-5耕地5.5-7耕地7-8.5耕地8-11油耗（千克/亩）耕地：0.8-1.1耙地：0.5-0.8整机重量（千克）365380424405生产厂家上海松江农业机具厂江苏連云港市东堡旋耕机厂三、旋耕机的构造和安装（一）配手扶拖拉机旋耕机的构造和安装1、工农-12型旋耕机的构造工农-12型旋耕机主要由齿轮变速箱、左臂壳体、刀架支臂、右臂壳体、链条传动箱、旋耕刀轴总成组成。（1）齿轮变速箱：主要由变速箱体、动力接合齿轮、快速齿轮、慢速齿轮、动力传动轴、拨叉、拨叉轴、变速拨杆、拨杆、轴承等组成。通过变速拨杆，将拖拉机的动力通过变速箱内的快速和慢速齿轮传给动力传动轴。（2）左、右臂壳体：主要用来联接齿轮变速箱和旋耕机刀架支臂及链条传动箱，共同组成旋耕机支架。（3）链条传动箱：主要由链条传动箱体、传动箱侧盖、双排主动链轮、双排从动链轮、双排套筒滚子传动链条、传动链条张紧装置等。它将齿轮变速箱传来的动力，通过双排主动链轮经双排套筒滚子传动链条传给双排从动链轮，带动旋耕机刀轴总成工作。（4）旋耕机刀轴总成：刀轴总成通过轴的两端安装在旋耕机刀架支臂和链条传动箱的轴承座上，刀轴上安装有作业刀片，用来完成切草和碎土作业。2、工农-12型手扶拖拉机旋耕机刀片的安装和耕深调节刀片是旋耕机进行作业的工作部件，常用的刀片有直钩刀片和弯钩刀片两种，而两种刀片中又以弯钩刀片用得再多。弯钩刀片根据弯钩的方向又可分左弯刀和右弯刀两类，在旋耕机刀轴上安装时，左、右弯刀的数量相同。（1）旋耕机刀片的安装：旋耕机根据农艺要求的不同，因此弯钩刀片的安装方法有三种：①内翻装刀法：此安装法旋耕机作业后田面中间隆起，适宜于田面中间有沟需填平或需作垄时的一种耕作方法。弯刀在刀轴上安装时，刀轴左半部安装右弯刀，刀轴右半部安装左弯刀，刀片在刀轴上安装后，所有刀片的弯头都指向中间。②外翻装刀法：此安装法旋耕机作业后田面中间微凹，适用于将垄耕平或需开沟的一种耕作法。弯刀在刀轴上安装时，以刀轴中心为分界面，左半部分安装左弯刀，右半部分安装右弯刀，安装结...
