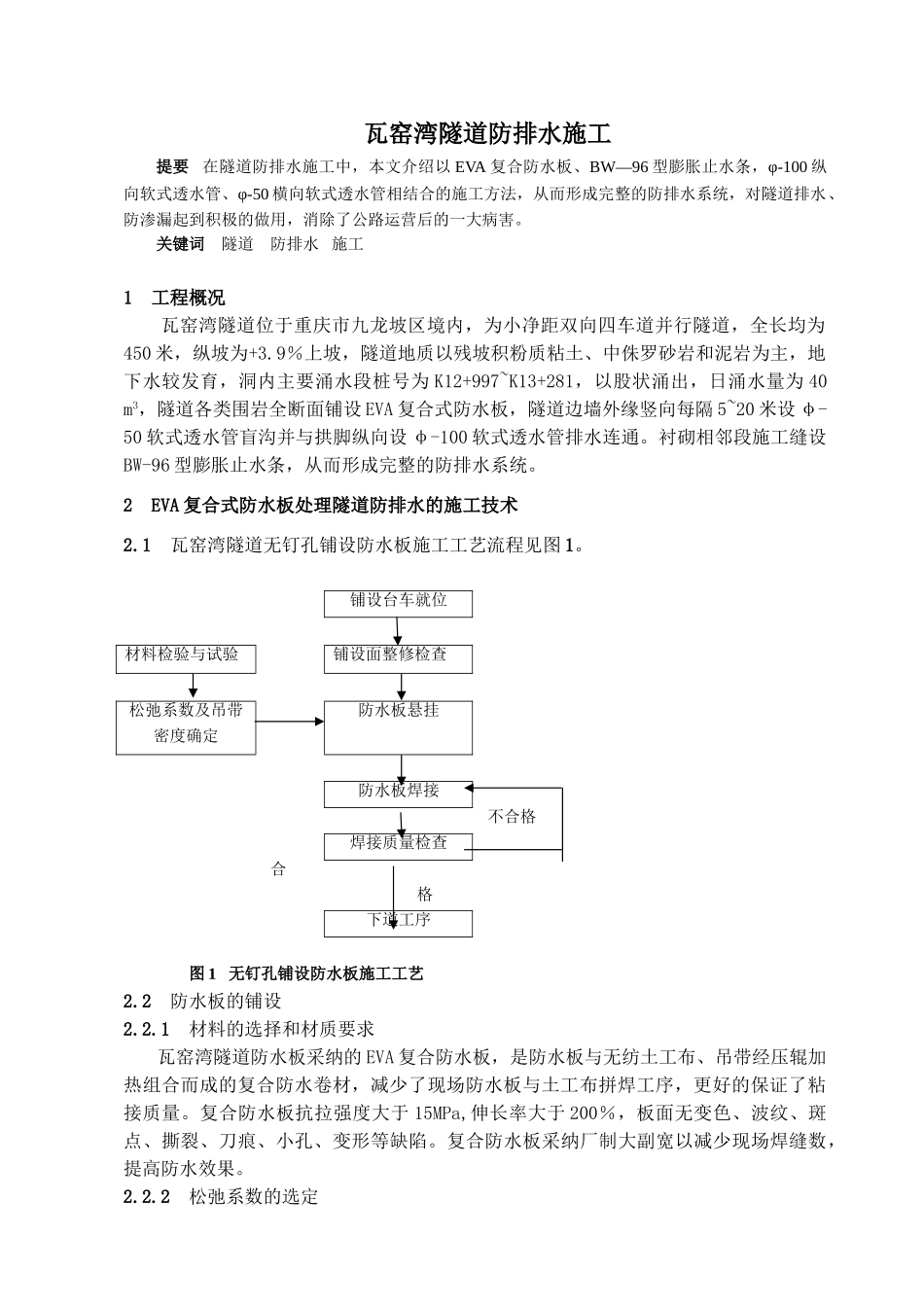

瓦窑湾隧道防排水施工

瓦窑湾隧道防排水施工提要 在隧道防排水施工中，本文介绍以 EVA 复合防水板、BW—96 型膨胀止水条，φ-100 纵向软式透水管、φ-50 横向软式透水管相结合的施工方法，从而形成完整的防排水系统，对隧道排水、防渗漏起到积极的做用，消除了公路运营后的一大病害。关键词 隧道 防排水 施工1工程概况瓦窑湾隧道位于重庆市九龙坡区境内，为小净距双向四车道并行隧道，全长均为450 米，纵坡为+3.9％上坡，隧道地质以残坡积粉质粘土、中侏罗砂岩和泥岩为主，地下水较发育，洞内主要涌水段桩号为 K12+997~K13+281，以股状涌出，日涌水量为 40 m3，隧道各类围岩全断面铺设 EVA 复合式防水板，隧道边墙外缘竖向每隔 5~20 米设 φ-50 软式透水管盲沟并与拱脚纵向设 φ-100 软式透水管排水连通。衬砌相邻段施工缝设BW-96 型膨胀止水条，从而形成完整的防排水系统。2EVA 复合式防水板处理隧道防排水的施工技术2.1 瓦窑湾隧道无钉孔铺设防水板施工工艺流程见图 1。 铺设台车就位 材料检验与试验铺设面整修检查 松弛系数及吊带密度确定 防水板悬挂防水板焊接 不合格焊接质量检查 合格下道工序 图 1 无钉孔铺设防水板施工工艺2.2 防水板的铺设2.2.1 材料的选择和材质要求瓦窑湾隧道防水板采纳的 EVA 复合防水板，是防水板与无纺土工布、吊带经压辊加热组合而成的复合防水卷材，减少了现场防水板与土工布拼焊工序，更好的保证了粘接质量。复合防水板抗拉强度大于 15MPa,伸长率大于 200％，板面无变色、波纹、斑点、撕裂、刀痕、小孔、变形等缺陷。复合防水板采纳厂制大副宽以减少现场焊缝数，提高防水效果。2.2.2 松弛系数的选定由于防水板的抗拉强度和伸长率是有限的，加之初期支护表面平整度、砼灌注过程中对防水板冲击荷载造成防水板的皱褶、以及透水管的布设、人工焊接和吊带的绑扎的误差等，要求防水板必须有一定的松弛储备量以保证防水板不被挤破。根据以上因素综合考虑，一般部位取 10-15％，顶部取 15-20％，可以满足施工要求。2.2.3 吊带的密度瓦窑湾隧道采纳的是无钉孔铺设技术，防水板铺挂用吊带铺挂，吊带承受防水板自身的重量、及顶部积水和砼灌注时所产生的物理冲击等。为避开吊带连接的土工布易断裂，需增加吊带的密度，密度的增加主要在拱部。每平方设无处吊带，按梅花形布设，吊带在工厂产品生产过程中完成。2.2.4 防水板铺设的前期准备（1）在铺挂防水板前，首先检查隧道净空断面，严格控制超、欠挖...
