甘肃某热电厂硬度检测施工工艺

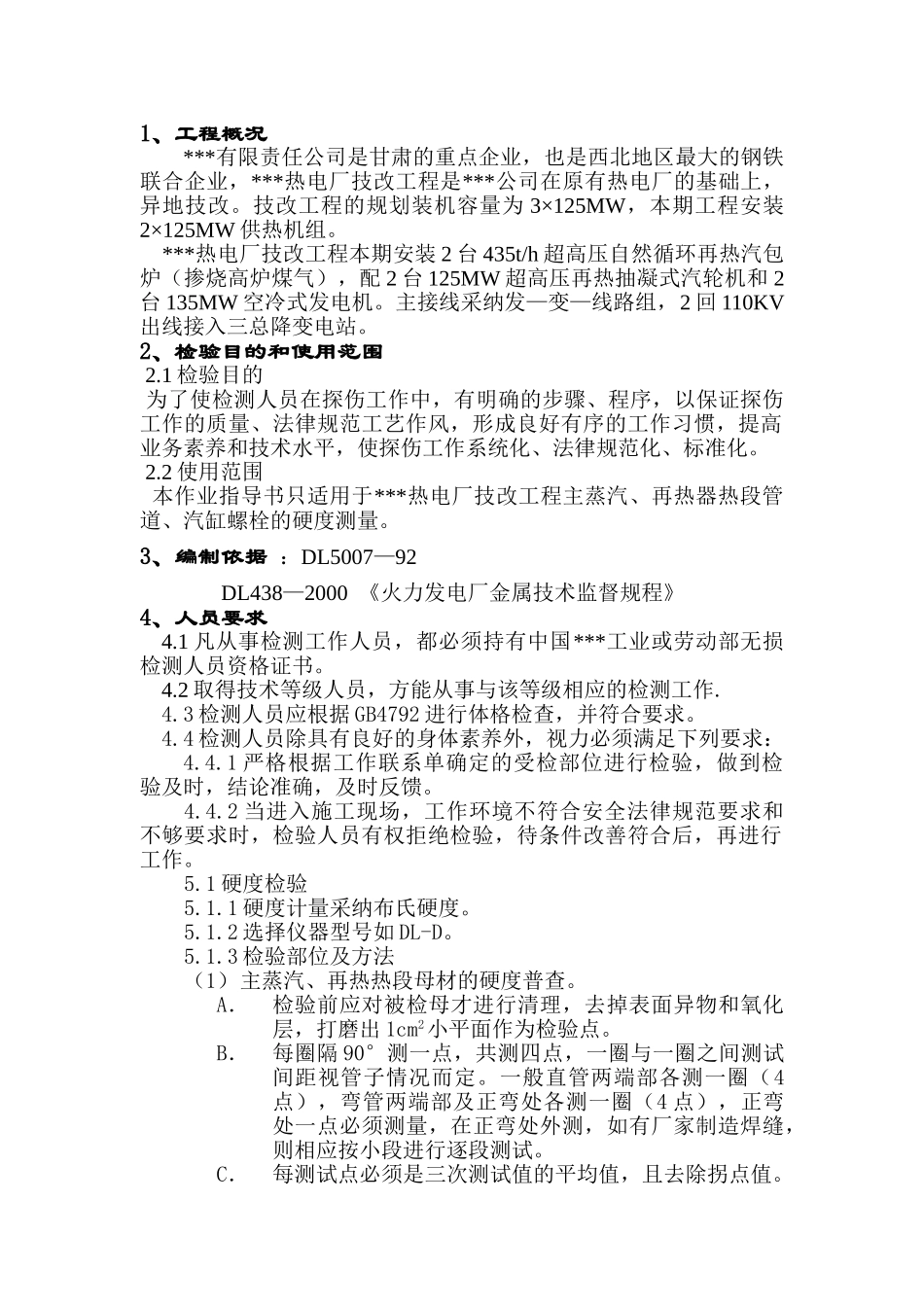

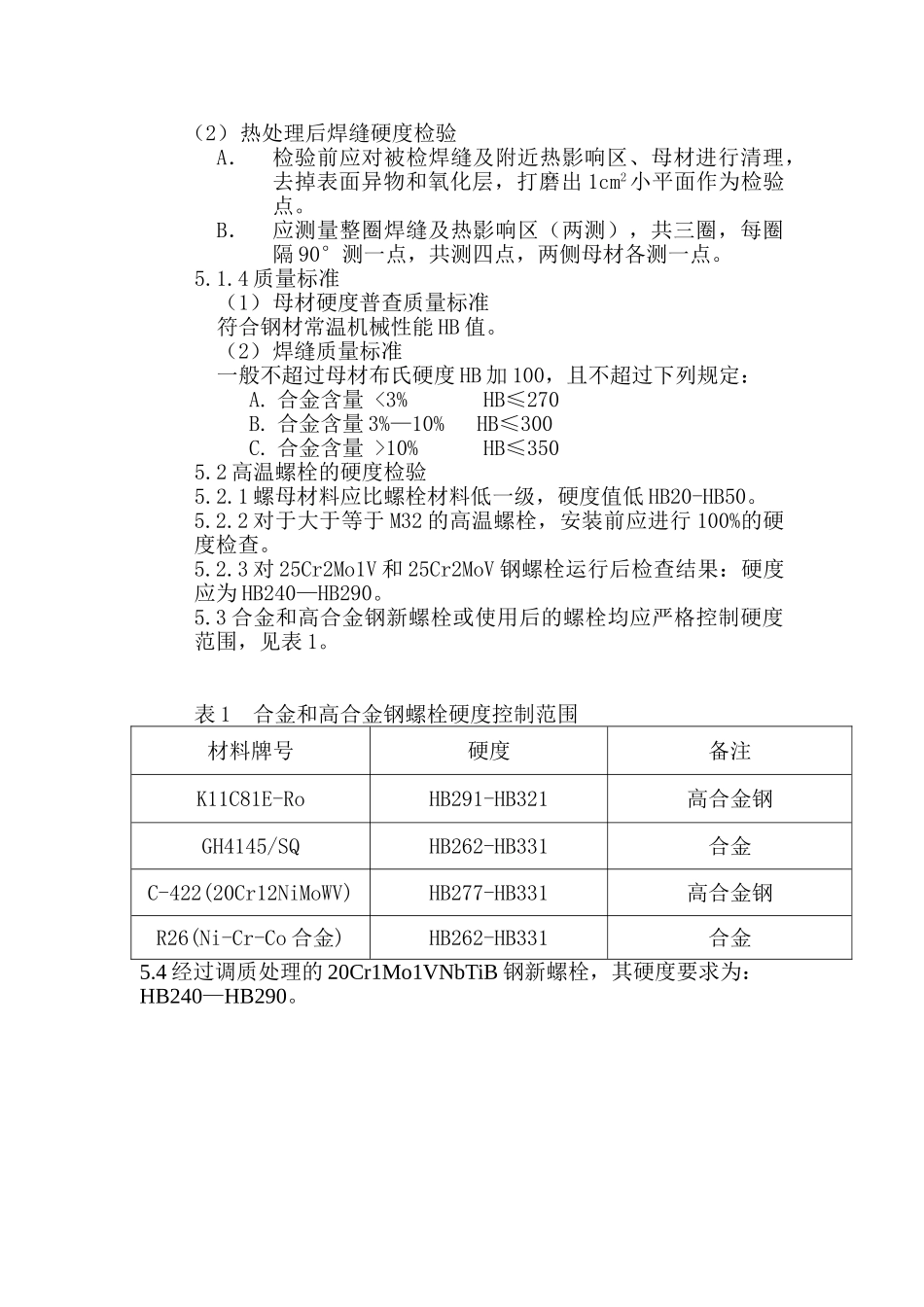

1、工程概况***有限责任公司是甘肃的重点企业，也是西北地区最大的钢铁联合企业，***热电厂技改工程是***公司在原有热电厂的基础上，异地技改。技改工程的规划装机容量为 3×125MW，本期工程安装2×125MW 供热机组。 ***热电厂技改工程本期安装 2 台 435t/h 超高压自然循环再热汽包炉（掺烧高炉煤气），配 2 台 125MW 超高压再热抽凝式汽轮机和 2台 135MW 空冷式发电机。主接线采纳发—变—线路组，2 回 110KV出线接入三总降变电站。 2、检验目的和使用范围 2.1 检验目的 为了使检测人员在探伤工作中，有明确的步骤、程序，以保证探伤工作的质量、法律规范工艺作风，形成良好有序的工作习惯，提高业务素养和技术水平，使探伤工作系统化、法律规范化、标准化。 2.2 使用范围 本作业指导书只适用于***热电厂技改工程主蒸汽、再热器热段管道、汽缸螺栓的硬度测量。3、编制依据 ：DL5007—92 DL438—2000 《火力发电厂金属技术监督规程》4、人员要求4.1 凡从事检测工作人员，都必须持有中国***工业或劳动部无损检测人员资格证书。4.2 取得技术等级人员，方能从事与该等级相应的检测工作.4.3 检测人员应根据 GB4792 进行体格检查，并符合要求。4.4 检测人员除具有良好的身体素养外，视力必须满足下列要求：4.4.1 严格根据工作联系单确定的受检部位进行检验，做到检验及时，结论准确，及时反馈。4.4.2 当进入施工现场，工作环境不符合安全法律规范要求和不够要求时，检验人员有权拒绝检验，待条件改善符合后，再进行工作。5.1 硬度检验5.1.1 硬度计量采纳布氏硬度。5.1.2 选择仪器型号如 DL-D。5.1.3 检验部位及方法（1）主蒸汽、再热热段母材的硬度普查。A．检验前应对被检母才进行清理，去掉表面异物和氧化层，打磨出 1cm2小平面作为检验点。B．每圈隔 90°测一点，共测四点，一圈与一圈之间测试间距视管子情况而定。一般直管两端部各测一圈（4点），弯管两端部及正弯处各测一圈（4 点），正弯处一点必须测量，在正弯处外测，如有厂家制造焊缝，则相应按小段进行逐段测试。C．每测试点必须是三次测试值的平均值，且去除拐点值。（2）热处理后焊缝硬度检验A．检验前应对被检焊缝及附近热影响区、母材进行清理，去掉表面异物和氧化层，打磨出 1cm2小平面作为检验点。B．应测量整圈焊缝及热影响区（两测），共三圈，每圈隔 90°测一点，共测四点，两侧母材各测一点。5.1.4 质量标准（1）母材硬度普查质量标...
