生活服务楼模板工程施工方案VIP专享

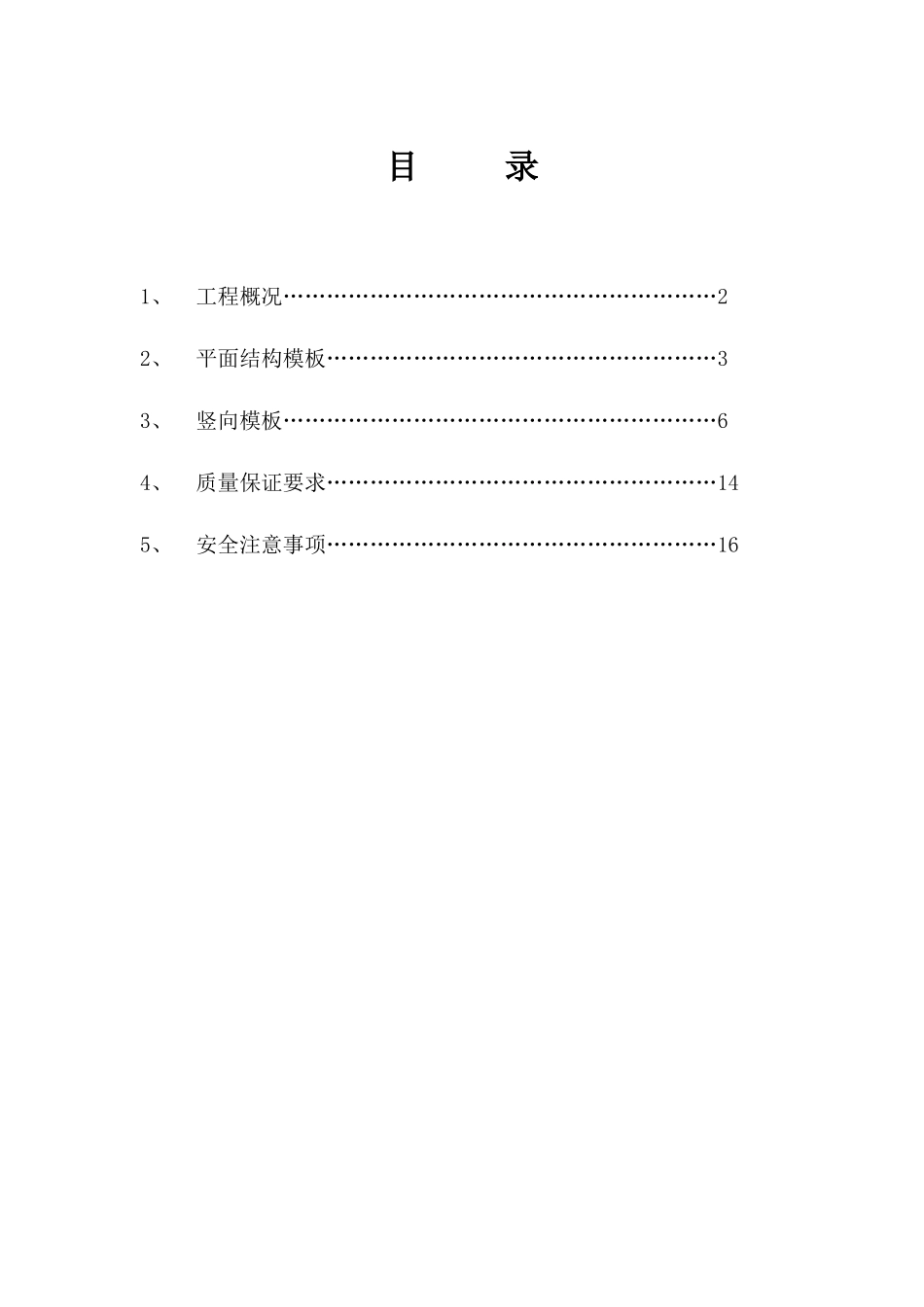

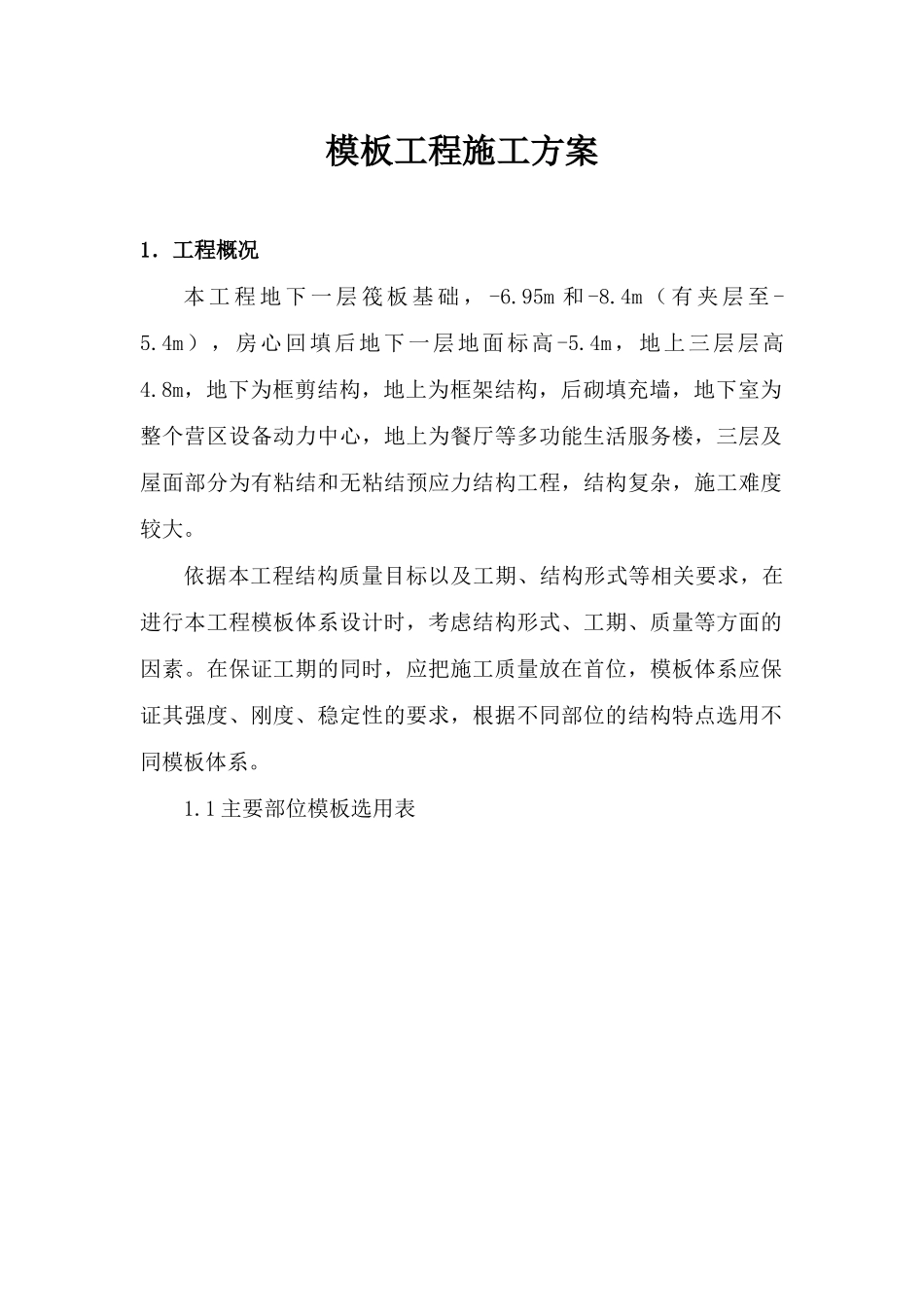

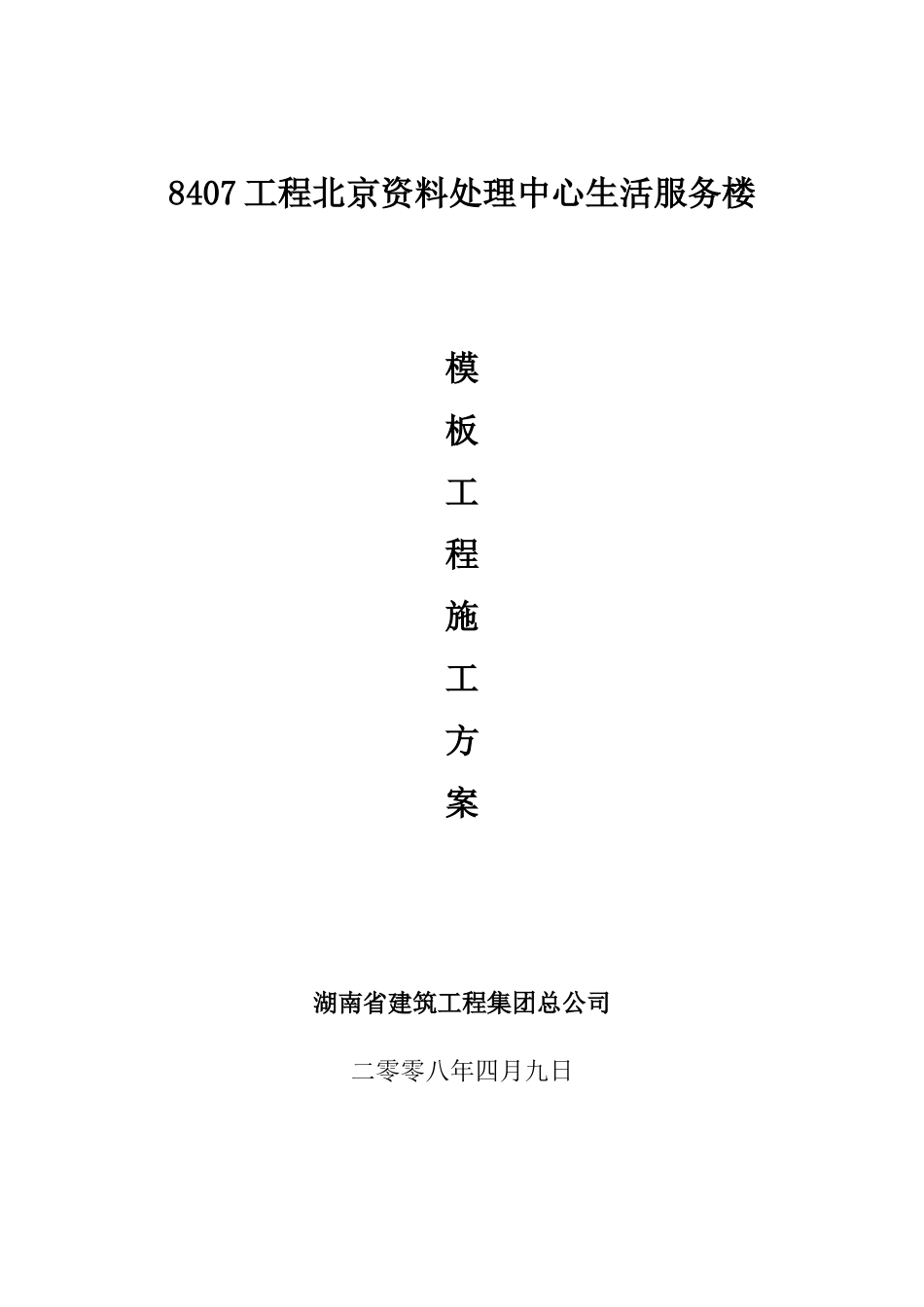

8407 工程北京资料处理中心生活服务楼模板工程施工方案湖南省建筑工程集团总公司二零零八年四月九日目 录1、工程概况……………………………………………………22、平面结构模板………………………………………………33、竖向模板……………………………………………………64、质量保证要求………………………………………………145、安全注意事项………………………………………………16模板工程施工方案1．工程概况本 工 程 地 下 一 层 筏 板 基 础 ， -6.95m 和 -8.4m （ 有 夹 层 至 -5.4m），房心回填后地下一层地面标高 -5.4m，地上三层层高4.8m，地下为框剪结构，地上为框架结构，后砌填充墙，地下室为整个营区设备动力中心，地上为餐厅等多功能生活服务楼，三层及屋面部分为有粘结和无粘结预应力结构工程，结构复杂，施工难度较大。依据本工程结构质量目标以及工期、结构形式等相关要求，在进行本工程模板体系设计时，考虑结构形式、工期、质量等方面的因素。在保证工期的同时，应把施工质量放在首位，模板体系应保证其强度、刚度、稳定性的要求，根据不同部位的结构特点选用不同模板体系。1.1 主要部位模板选用表1.2 主要部位模板配置数量部位及模板形式墙、板、柱用 15mm 厚覆膜多层板配置数量3000㎡模板配置应满足小节拍均衡流水的需要和施工缝要求，保证各工序合理衔接，模板应能够有效周转。2．平面结构模板本工程模板有：顶板模板和粱板模板两种。部分板厚是：基础底 板 ： 400mm 反 梁 为 1000mm 、 1050mm 、 1850mm 等 ； 顶 板 ：250mm、180mm、150mm、120mm、100mm 等。主要构件尺寸如下表部 位板 厚梁断面尺寸基础底板h=400反梁高度 1050、1000、1850 等梁底与筏板底平。梁宽 500地下室剪力墙h=300窗井墙h=300框架柱500×500、700×700、700×750、750×750、1050×1050 等部位/模板形式多层木模板定型大钢模板砖胎模基础底板侧模√筏板反梁√顶板、梁、楼梯√地下室墙√框架柱√√门窗洞口√地下一层顶梁h=300h=250h=180h=150300×1250、300×990、300×775、300×750、300×650、300×600、300×550、400×500、750×650、350×500 等一层顶梁h=120h=100300×900、300×790、300×750、300×600 等二层顶梁预应力部分 280700×1200 变 500×1200 四条井字梁。300×250非预应力部分h=120300×790、450×800、300×600、300×550、300×725、300×750 等屋面层顶梁...
