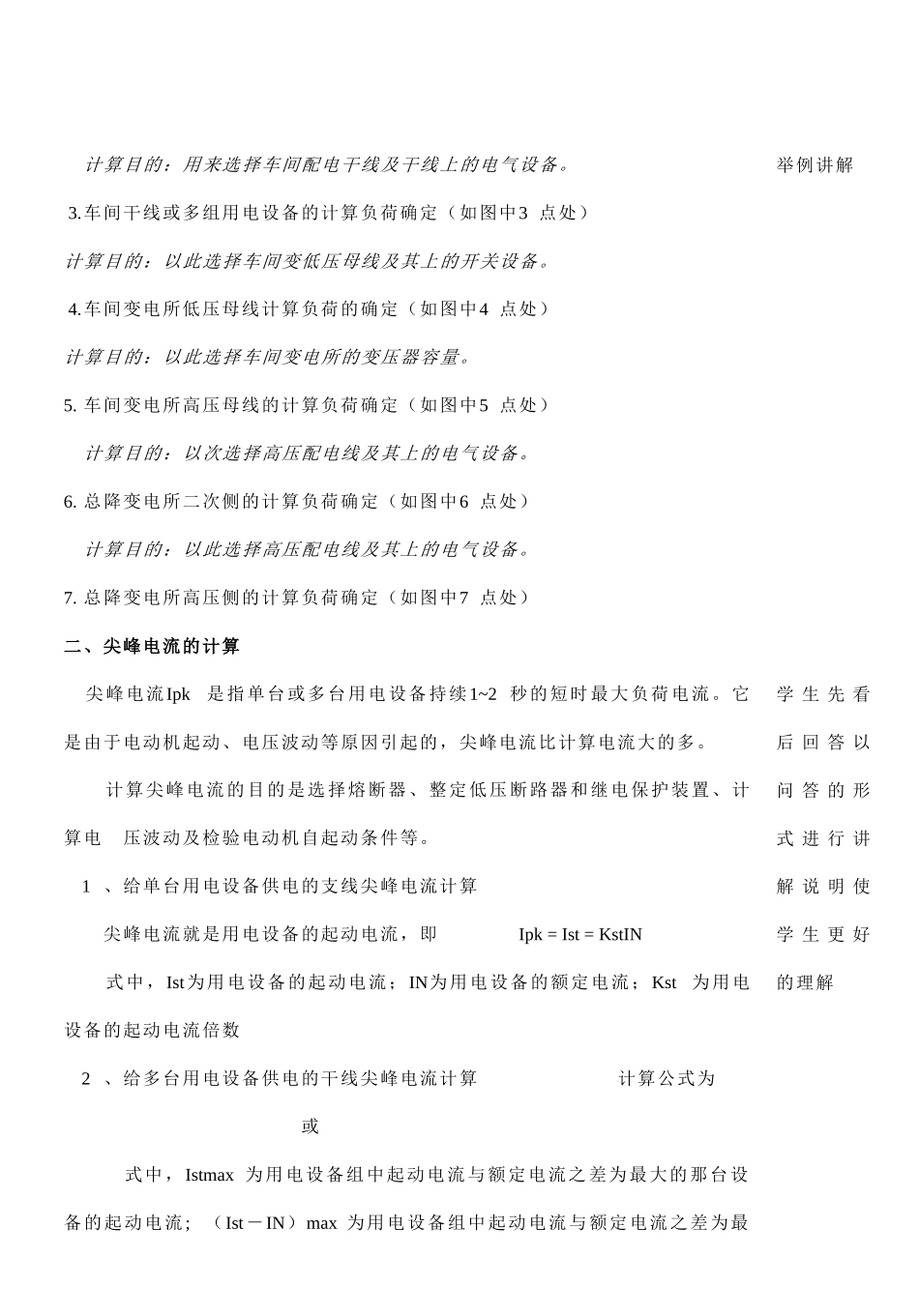

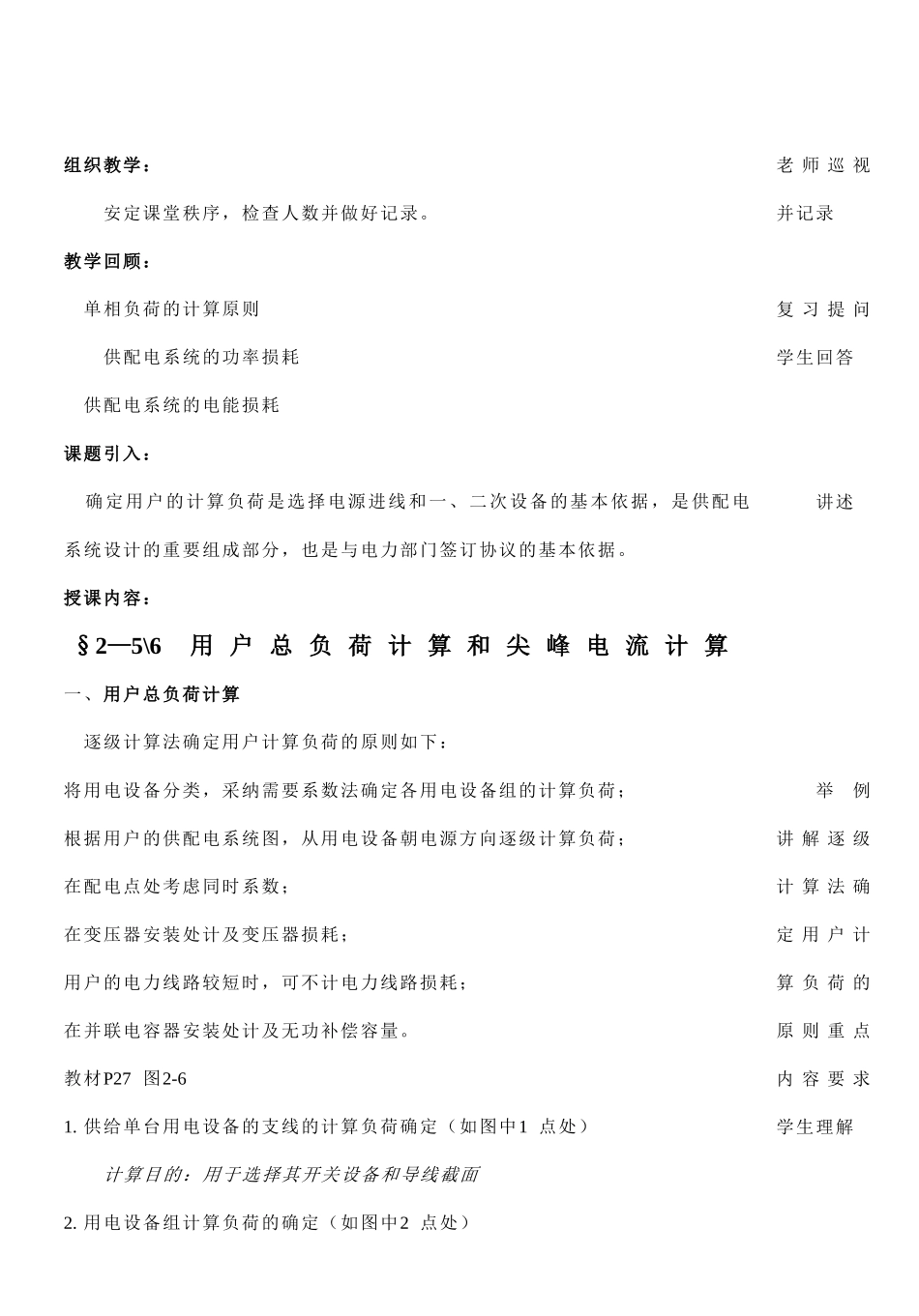

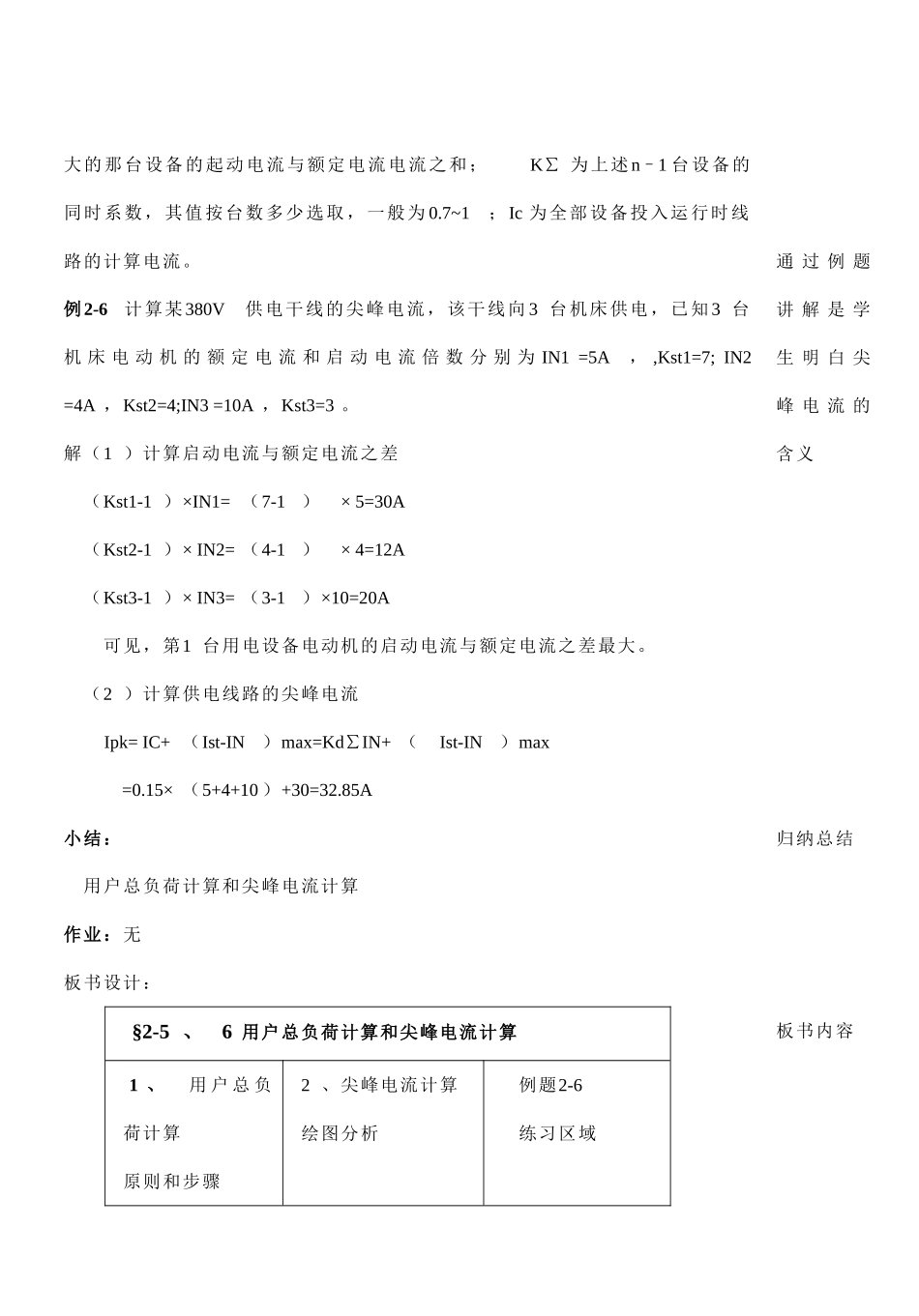

组织教学：安定课堂秩序，检查人数并做好记录。教学回顾： 单相负荷的计算原则 供配电系统的功率损耗 供配电系统的电能损耗 课题引入： 确定用户的计算负荷是选择电源进线和一、二次设备的基本依据，是供配电系统设计的重要组成部分，也是与电力部门签订协议的基本依据。授课内容：§2—5\6 用 户 总 负 荷 计 算 和 尖 峰 电 流 计 算一、用户总负荷计算 逐级计算法确定用户计算负荷的原则如下：将用电设备分类，采纳需要系数法确定各用电设备组的计算负荷；根据用户的供配电系统图，从用电设备朝电源方向逐级计算负荷；在配电点处考虑同时系数；在变压器安装处计及变压器损耗；用户的电力线路较短时，可不计电力线路损耗；在并联电容器安装处计及无功补偿容量。教材P27 图2-6 1. 供给单台用电设备的支线的计算负荷确定（如图中1 点处） 计算目的：用于选择其开关设备和导线截面 2. 用电设备组计算负荷的确定（如图中2 点处）老 师 巡 视并记录复 习 提 问学生回答讲述举例讲 解 逐 级计 算 法 确定 用 户 计算 负 荷 的原 则 重 点内 容 要 求学生理解 计算目的：用来选择车间配电干线及干线上的电气设备。 3.车间干线或多组用电设备的计算负荷确定（如图中3 点处）计算目的：以此选择车间变低压母线及其上的开关设备。 4.车间变电所低压母线计算负荷的确定（如图中4 点处）计算目的：以此选择车间变电所的变压器容量。 5. 车间变电所高压母线的计算负荷确定（如图中5 点处） 计算目的：以次选择高压配电线及其上的电气设备。6. 总降变电所二次侧的计算负荷确定（如图中6 点处） 计算目的：以此选择高压配电线及其上的电气设备。7. 总降变电所高压侧的计算负荷确定（如图中7 点处）二、尖峰电流的计算 尖峰电流Ipk是指单台或多台用电设备持续1~2 秒的短时最大负荷电流。它是由于电动机起动、电压波动等原因引起的，尖峰电流比计算电流大的多。 计算尖峰电流的目的是选择熔断器、整定低压断路器和继电保护装置、计算电 压波动及检验电动机自起动条件等。 1 、给单台用电设备供电的支线尖峰电流计算 尖峰电流就是用电设备的起动电流，即 Ipk = Ist = KstIN 式中，Ist为用电设备的起动电流；IN为用电设备的额定电流；Kst为用电设备的起动电流倍数 2 、给多台用电设备供电的干线尖峰电流计算 计算公式为 或 式中，Istmax 为用电设备组中起动电流与额定电流之...
