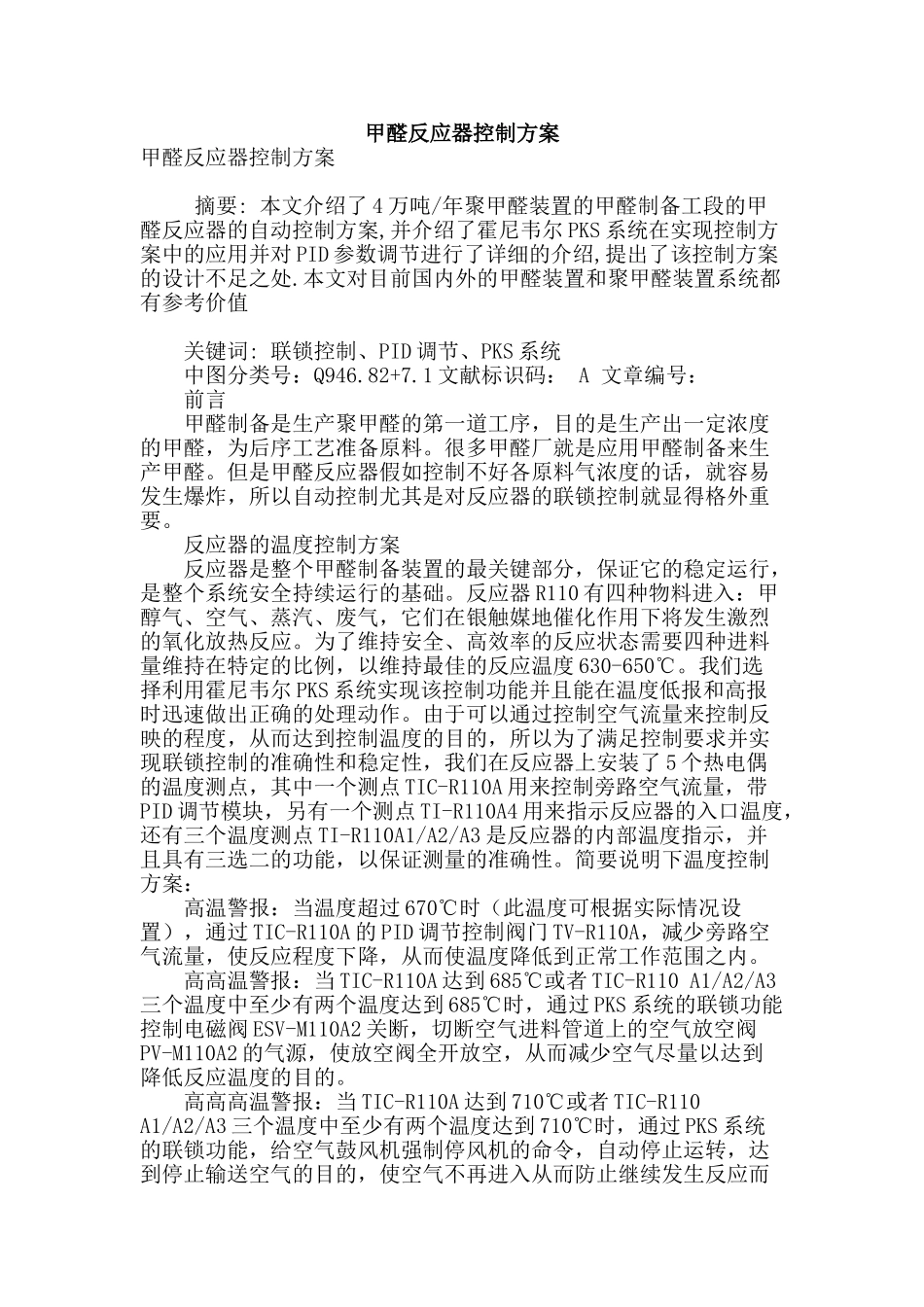

甲醛反应器控制方案

甲醛反应器控制方案甲醛反应器控制方案 摘要: 本文介绍了 4 万吨/年聚甲醛装置的甲醛制备工段的甲醛反应器的自动控制方案,并介绍了霍尼韦尔 PKS 系统在实现控制方案中的应用并对 PID 参数调节进行了详细的介绍,提出了该控制方案的设计不足之处.本文对目前国内外的甲醛装置和聚甲醛装置系统都有参考价值 关键词: 联锁控制、PID 调节、PKS 系统 中图分类号：Q946.82+7.1 文献标识码： A 文章编号： 前言 甲醛制备是生产聚甲醛的第一道工序，目的是生产出一定浓度的甲醛，为后序工艺准备原料。很多甲醛厂就是应用甲醛制备来生产甲醛。但是甲醛反应器假如控制不好各原料气浓度的话，就容易发生爆炸，所以自动控制尤其是对反应器的联锁控制就显得格外重要。 反应器的温度控制方案 反应器是整个甲醛制备装置的最关键部分，保证它的稳定运行，是整个系统安全持续运行的基础。反应器 R110 有四种物料进入：甲醇气、空气、蒸汽、废气，它们在银触媒地催化作用下将发生激烈的氧化放热反应。为了维持安全、高效率的反应状态需要四种进料量维持在特定的比例，以维持最佳的反应温度 630-650℃。我们选择利用霍尼韦尔 PKS 系统实现该控制功能并且能在温度低报和高报时迅速做出正确的处理动作。由于可以通过控制空气流量来控制反映的程度，从而达到控制温度的目的，所以为了满足控制要求并实现联锁控制的准确性和稳定性，我们在反应器上安装了 5 个热电偶的温度测点，其中一个测点 TIC-R110A 用来控制旁路空气流量，带PID 调节模块，另有一个测点 TI-R110A4 用来指示反应器的入口温度，还有三个温度测点 TI-R110A1/A2/A3 是反应器的内部温度指示，并且具有三选二的功能，以保证测量的准确性。简要说明下温度控制方案： 高温警报：当温度超过 670℃时（此温度可根据实际情况设置），通过 TIC-R110A 的 PID 调节控制阀门 TV-R110A，减少旁路空气流量，使反应程度下降，从而使温度降低到正常工作范围之内。 高高温警报：当 TIC-R110A 达到 685℃或者 TIC-R110 A1/A2/A3三个温度中至少有两个温度达到 685℃时，通过 PKS 系统的联锁功能控制电磁阀 ESV-M110A2 关断，切断空气进料管道上的空气放空阀PV-M110A2 的气源，使放空阀全开放空，从而减少空气尽量以达到降低反应温度的目的。 高高高温警报：当 TIC-R110A 达到 710℃或者 TIC-R110 A1/A2/A3 三个温度中至少有两个温度达到 710℃时，通过 PKS 系...
