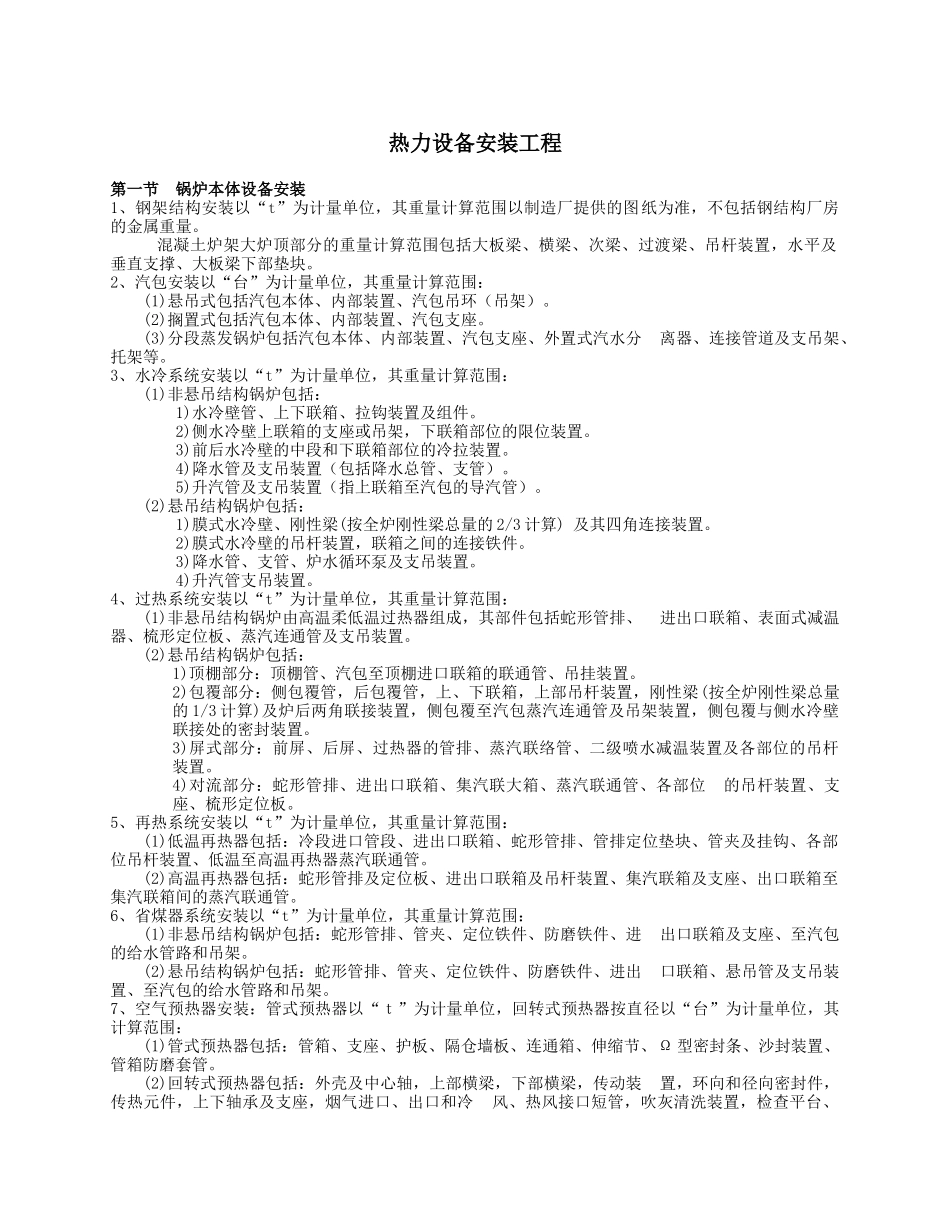

热力设备安装工程第一节 锅炉本体设备安装1、钢架结构安装以“t”为计量单位，其重量计算范围以制造厂提供的图纸为准，不包括钢结构厂房的金属重量。混凝土炉架大炉顶部分的重量计算范围包括大板梁、横梁、次梁、过渡梁、吊杆装置，水平及垂直支撑、大板梁下部垫块。2、汽包安装以“台”为计量单位，其重量计算范围：(1)悬吊式包括汽包本体、内部装置、汽包吊环（吊架）。(2)搁置式包括汽包本体、内部装置、汽包支座。(3)分段蒸发锅炉包括汽包本体、内部装置、汽包支座、外置式汽水分 离器、连接管道及支吊架、托架等。3、水冷系统安装以“t”为计量单位，其重量计算范围：(1)非悬吊结构锅炉包括：1)水冷壁管、上下联箱、拉钩装置及组件。2)侧水冷壁上联箱的支座或吊架，下联箱部位的限位装置。3)前后水冷壁的中段和下联箱部位的冷拉装置。4)降水管及支吊装置（包括降水总管、支管）。5)升汽管及支吊装置（指上联箱至汽包的导汽管）。(2)悬吊结构锅炉包括：1)膜式水冷壁、刚性梁(按全炉刚性梁总量的 2/3 计算)及其四角连接装置。2)膜式水冷壁的吊杆装置，联箱之间的连接铁件。3)降水管、支管、炉水循环泵及支吊装置。4)升汽管支吊装置。4、过热系统安装以“t”为计量单位，其重量计算范围：(1)非悬吊结构锅炉由高温柔低温过热器组成，其部件包括蛇形管排、 进出口联箱、表面式减温器、梳形定位板、蒸汽连通管及支吊装置。(2)悬吊结构锅炉包括：1)顶棚部分：顶棚管、汽包至顶棚进口联箱的联通管、吊挂装置。2)包覆部分：侧包覆管，后包覆管，上、下联箱，上部吊杆装置，刚性梁(按全炉刚性梁总量的 1/3 计算)及炉后两角联接装置，侧包覆至汽包蒸汽连通管及吊架装置，侧包覆与侧水冷壁联接处的密封装置。3)屏式部分：前屏、后屏、过热器的管排、蒸汽联络管、二级喷水减温装置及各部位的吊杆装置。 4)对流部分：蛇形管排、进出口联箱、集汽联大箱、蒸汽联通管、各部位 的吊杆装置、支座、梳形定位板。5、再热系统安装以“t”为计量单位，其重量计算范围：(1)低温再热器包括：冷段进口管段、进出口联箱、蛇形管排、管排定位垫块、管夹及挂钩、各部位吊杆装置、低温至高温再热器蒸汽联通管。(2)高温再热器包括：蛇形管排及定位板、进出口联箱及吊杆装置、集汽联箱及支座、出口联箱至集汽联箱间的蒸汽联通管。6、省煤器系统安装以“t”为计量单位，其重量计算范围：(1)非悬吊结构锅炉包括：蛇形管排、管夹、定位铁件、防磨铁件、进 出口联箱及支...
