电力系统110KV-线路的继电保护方式进行保护配置及整定计算

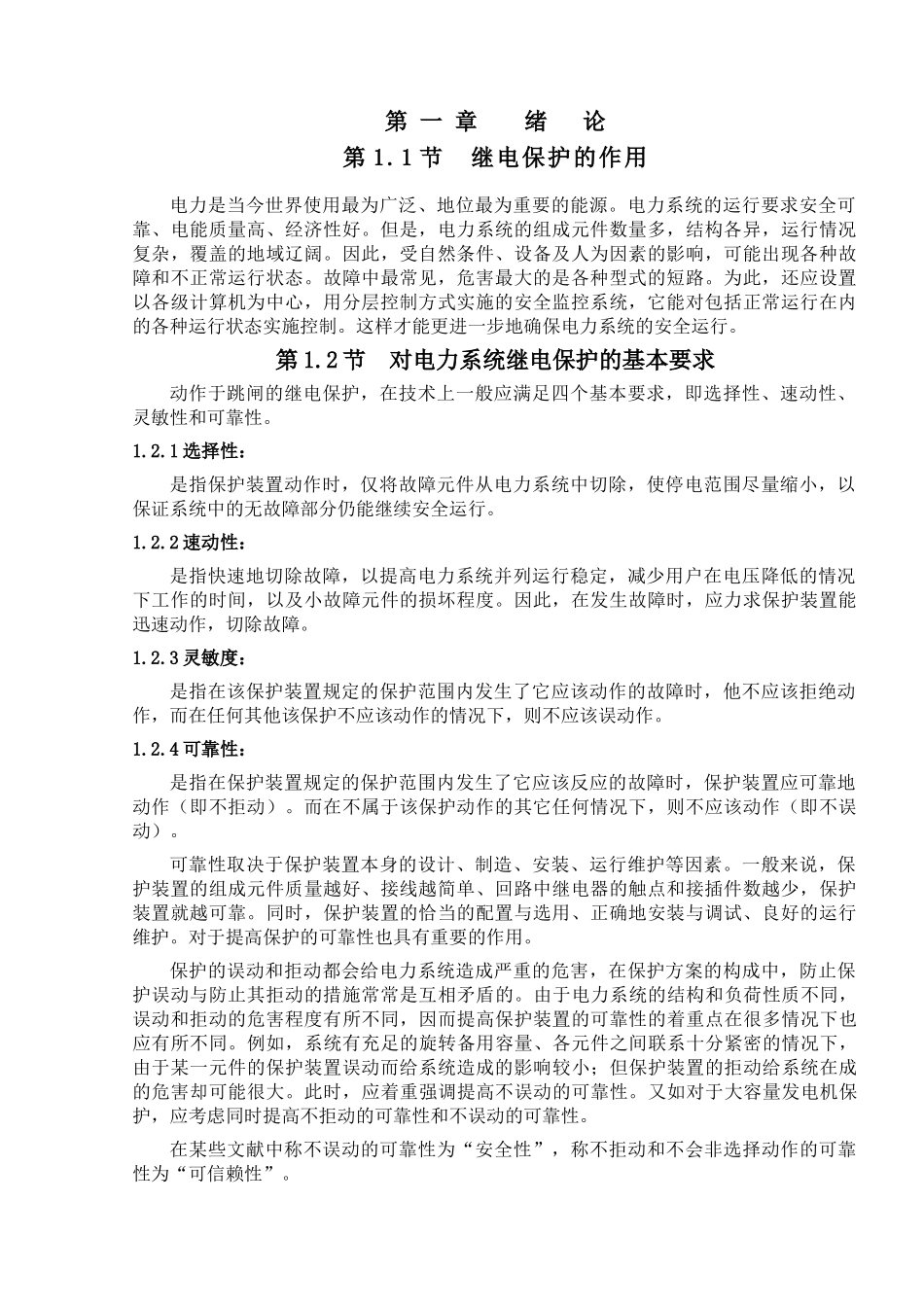

第 一 章 绪 论第 1.1 节 继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源。电力系统的运行要求安全可靠、电能质量高、经济性好。但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。故障中最常见，危害最大的是各种型式的短路。为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施控制。这样才能更进一步地确保电力系统的安全运行。第 1.2 节 对电力系统继电保护的基本要求动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。1.2.1 选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。1.2.2 速动性：是指快速地切除故障，以提高电力系统并列运行稳定，减少用户在电压降低的情况下工作的时间，以及小故障元件的损坏程度。因此，在发生故障时，应力求保护装置能迅速动作，切除故障。1.2.3 灵敏度：是指在该保护装置规定的保护范围内发生了它应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。1.2.4 可靠性：是指在保护装置规定的保护范围内发生了它应该反应的故障时，保护装置应可靠地动作（即不拒动）。而在不属于该保护动作的其它任何情况下，则不应该动作（即不误动）。可靠性取决于保护装置本身的设计、制造、安装、运行维护等因素。一般来说，保护装置的组成元件质量越好、接线越简单、回路中继电器的触点和接插件数越少，保护装置就越可靠。同时，保护装置的恰当的配置与选用、正确地安装与调试、良好的运行维护。对于提高保护的可靠性也具有重要的作用。保护的误动和拒动都会给电力系统造成严重的危害，在保护方案的构成中，防止保护误动与防止其拒动的措施常常是互相矛盾的。由于电力系统的结构和负荷性质不同，误动和拒动的危害程度有所不同，因而提高保护装置的可靠性的着重点在很多情况下也应有所不同。例如，系统有充足的旋转备用容量、各元件之间联系十分紧密的情况下，由于某一元件的保护装置误动而给系统造成的影响较小；但保护装置的拒动给系统在成的危害却可能很大。此时，应着重强调提高不误动的可靠性。又如对于大容量发电机保护，应考虑同时提高不拒动的可靠性和不...
