电动吊篮施工方案

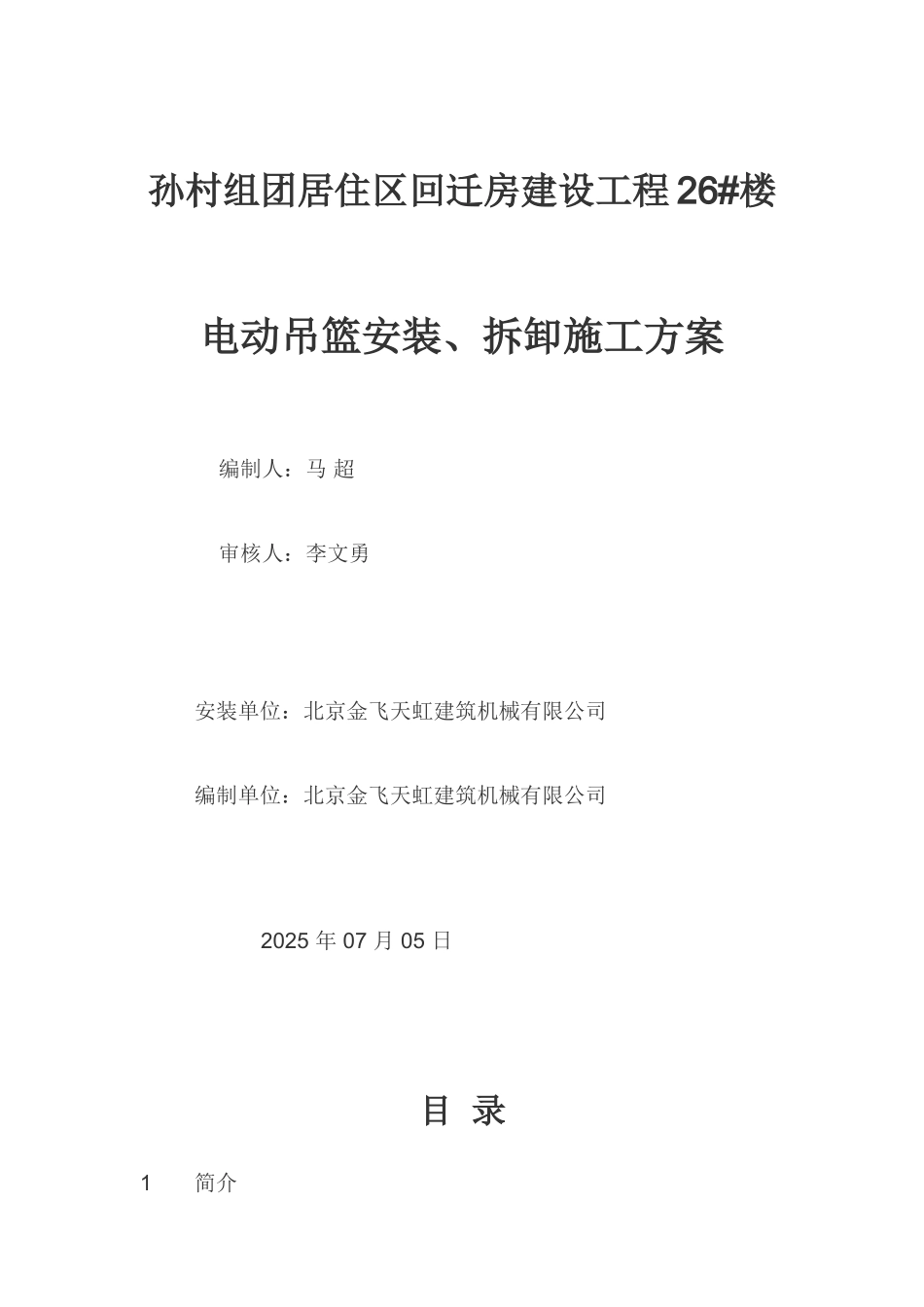

孙村组团居住区回迁房建设工程 26#楼电动吊篮安装、拆卸施工方案 编制人：马 超 审核人：李文勇 安装单位：北京金飞天虹建筑机械有限公司 编制单位：北京金飞天虹建筑机械有限公司 2025 年 07 月 05 日目 录1 简介2 电动吊篮的选型3 电动吊篮主要技术参数4 电动吊篮在建筑结构平面图上的布置5 设计说明6 机构简介7 双方配合的项目8 吊篮施工过程9 安全技术措施10 季节性施工措施11 对工程的成品保护工作12 抗倾覆安全系数验算13 电动吊篮技术交底兼安全操作规图 孙村组团居住区回迁房建设工程 26#楼电动吊篮施工方案1. 简介 孙村组团居住区回迁房建设工程 26#楼高 10 层，高约 33 米。该楼外墙面外保温涂料工程拟采纳我公司的电动吊篮施工。我公司拥有 ZLP—630 型号的电动吊篮，具有北京市城市建设委员会颁发的“北京市建筑施工起重机械设备租赁维修企业资质证书”1 级，可承接所有高度的施工项目。此电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。2. 电动吊篮的选型 为本工程选用 ZLP—630 的电动吊篮，根据现场施工的实际需要，限制使用载荷为 630kg。篮筐外型尺寸：3090mmX720mmX1300mm(长 x 宽 x 高)，单元长度有 1 米、1.5 米、2 米、3 米四种尺寸，然后按需要进行拼装，最大长度为 6 米，最小长度为 1 米。3. 电动吊篮主要技术参数：型 号 ： ZLP—630 型电 源 ： 380v±5% 50Hz 三相五线控制使用载荷（kg）： 630电动机功率（kw）： 2×1.8额定提升速度（m/min）： 9.4钢丝绳 Ф8.3--8.6 型号 6×19+IWS 航空用，破断拉力 4500N安全锁 ： 防倾斜式安全锁允许冲击力 ： ≤8.83KN4. 电动吊篮在建筑结构平面图上的布置：4.1 吊篮具体分布以施工现场的工程需要为准。此设计为最大限度的满足外墙的装修需要，在安装过程中，根据实际需要可以进行适当增减。5.设计说明：5.1 考虑到本工程从 10 层安装，吊篮悬臂机构需要布置在楼顶面。假如部分有特别造型，造成安装条件复杂，需要在安装时根据实际情况在提前预留孔洞，（用于吊篮支架安装）。具体位置和高度参考吊篮布置图。或者吊篮的前支架受地方条件限制放不下，可将前臂支于门窗洞口上，（洞口的混凝土标号必须大于等于 C25，宽度必须大于等于 200mm），下方垫方木，横向加以固定。6. 结构简介：6.1 悬臂机构是由 80×80×4 方钢管 1 根，70×70×4 方钢管 2 根，前...
