电动密封闸阀检修工艺

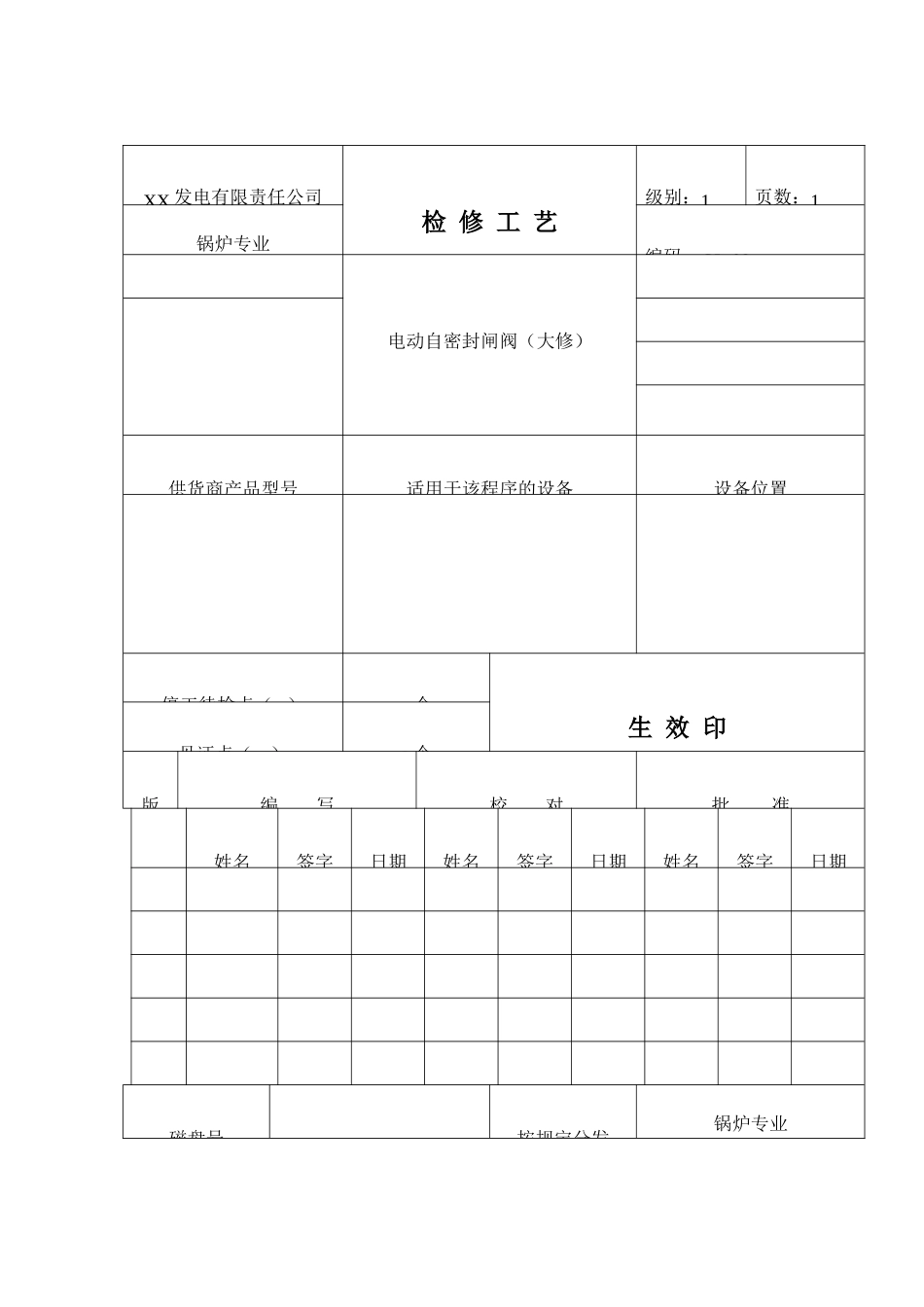

XX 发电有限责任公司检 修 工 艺级别：1页数：1锅炉专业编码：GL-08人员组成电动自密封闸阀（大修）估计工时工作票号供货商产品型号适用于该程序的设备设备位置停工待检点（H）1 个生 效 印见证点（W）2 个版编 写校 对批 准姓名签字日期姓名签字日期姓名签字日期磁盘号按规定分发锅炉专业XX 发电有限责任公司检 修 工 艺页数：2版次：1锅炉专业电动自密封闸阀编号：GL-08 工序号 内容 估计时间 备注 0 概述 1 安全措施 2 备品配件 3 专用工器及场地准备 4 办理工作票 5 阀门检修 6 终结工作票XX 发电有限责任公司检 修 工 艺页数：3版次：1锅炉专业电动自密封闸阀编号：GL-08工序 0 概述 检修项目为阀门的解体，各部组件的清理检查，闸板与阀座密封面的研磨， 阀门的组装、校调行程及水压试验。 阀门回装前必须检验闸板与阀座密封面的接触情况，确认合格后方可回 装。工序 1 安全措施 严格执行《电业安全工作规程》 设备与其它系统隔断，内部无压，无余汽存水。 切断电动门电源，拆除引线。工序 2 备品配件XX 发电有限责任公司检 修 工 艺页数：4版次：1锅炉专业电动自密封闸阀编号：GL-08工序 4 办理工作票 检查验证工作票 通知有关人员拆除保温工序 5 阀门检修 5.1 阀门的解体 开启检修阀门。 吊好电动头，松下联接螺栓，卸下电动头。 松开格兰螺栓，排除余汽余压。 松开格兰夹板螺丝，并取下格兰夹板，拆除阀盖连接螺丝，用葫芦吊起阀盖，放 置牢固的地方。 拆除外格兰压板及外格兰和导向夹板。XX 发电有限责任公司检 修 工 艺页数：5版次：1锅炉专业电动自密封闸阀编号：GL-08 检查螺母套传动爪有无磨损、破缺、丝扣部分是否完好，螺母套外表有无 裂纹、破损，若传动爪有磨损、破缺应更换螺母套。若螺母套丝扣磨损超 过 1/3 应更换，若咬丝应进行修复，若螺母套外表面有裂纹、破损应更换。 B、 阀体的检查 检查阀体内外有无裂纹、砂眼、夹渣等现象。若有需用砂轮机打磨后再用 电焊补焊，严重者应更换阀体。 检查阀座与阀壳接合是否良好，有无松动现象。 注：阀体检查完后封好。 C、 填料室及阀杆组件的检查 用砂布打磨光阀杆，检查表面有无腐蚀、磨损、弯曲变形现象。 阀杆弯曲度不超过 0.1~0.25mm，椭圆主不超过 0.02~0.05mm，表面锈蚀、 磨损深度不超过 0.1~0.2mm，若超过上述值应更换阀杆。 注：砂布只能在阀杆表面作环向运动，勿纵向运动。...
