电动机间歇运行控制电路

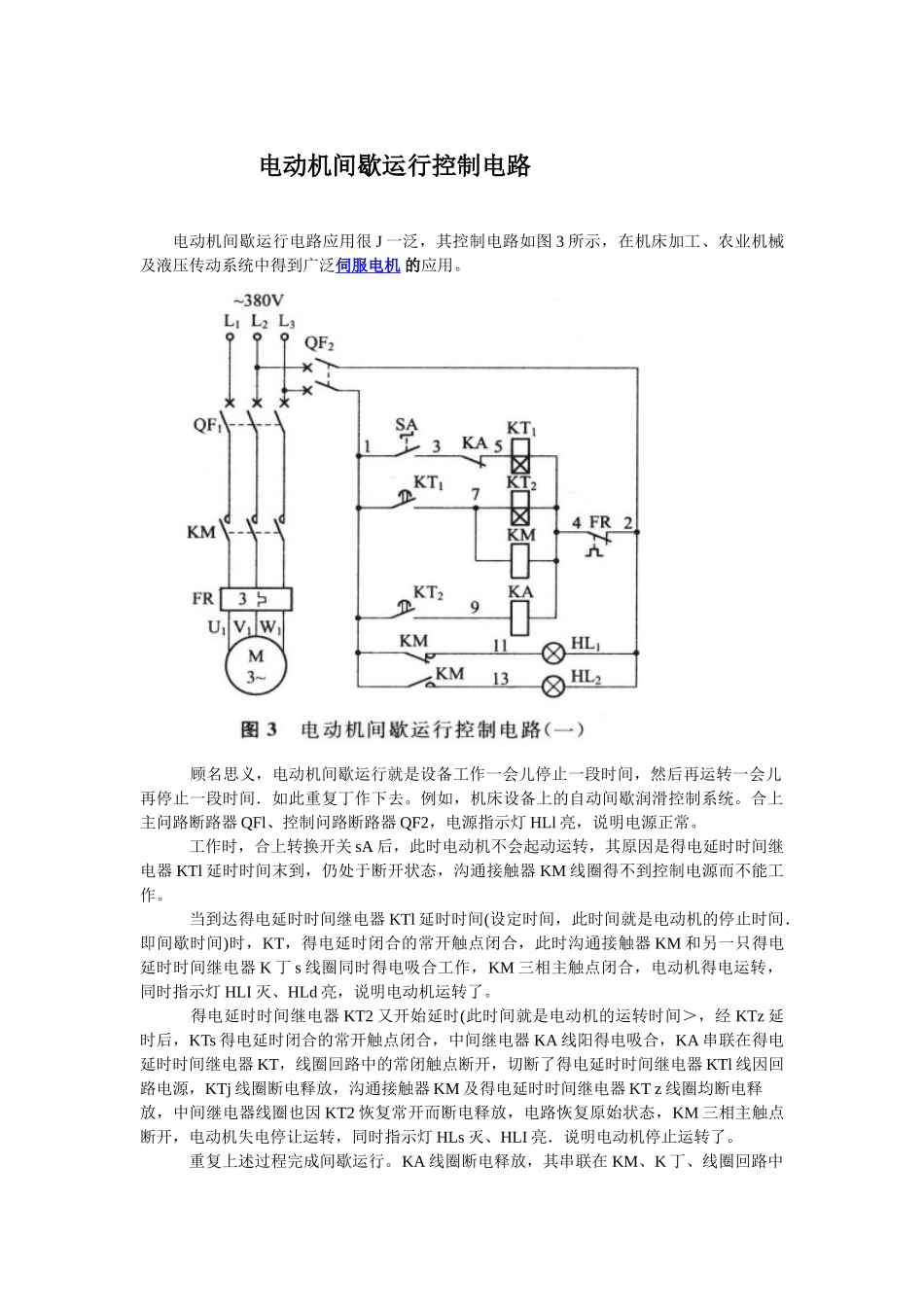

电动机间歇运行控制电路电动机间歇运行电路应用很 J 一泛，其控制电路如图 3 所示，在机床加工、农业机械及液压传动系统中得到广泛伺服电机 的应用。 顾名思义，电动机间歇运行就是设备工作一会儿停止一段时间，然后再运转一会儿再停止一段时间．如此重复丁作下去。例如，机床设备上的自动间歇润滑控制系统。合上主问路断路器 QFl、控制问路断路器 QF2，电源指示灯 HLl 亮，说明电源正常。 工作时，合上转换开关 sA 后，此时电动机不会起动运转，其原因是得电延时时间继电器 KTl 延时时间末到，仍处于断开状态，沟通接触器 KM 线圈得不到控制电源而不能工作。 当到达得电延时时间继电器 KTl 延时时间(设定时间，此时间就是电动机的停止时间．即间歇时间)时，KT，得电延时闭合的常开触点闭合，此时沟通接触器 KM 和另一只得电延时时间继电器 K 丁 s 线圈同时得电吸合工作，KM 三相主触点闭合，电动机得电运转，同时指示灯 HLI 灭、HLd 亮，说明电动机运转了。 得电延时时间继电器 KT2 又开始延时(此时间就是电动机的运转时间＞，经 KTz 延时后，KTs 得电延时闭合的常开触点闭合，中间继电器 KA 线阳得电吸合，KA 串联在得电延时时间继电器 KT，线圈回路中的常闭触点断开，切断了得电延时时间继电器 KTl 线因回路电源，KTj 线圈断电释放，沟通接触器 KM 及得电延时时间继电器 KT z 线圈均断电释放，中间继电器线圈也因 KT2 恢复常开而断电释放，电路恢复原始状态，KM 三相主触点断开，电动机失电停让运转，同时指示灯 HLs 灭、HLI 亮．说明电动机停止运转了。 重复上述过程完成间歇运行。KA 线圈断电释放，其串联在 KM、K 丁、线圈回路中的常闭触点恢复原始
