电厂一、二期脱硫工程电缆桥架安装安全技术交底

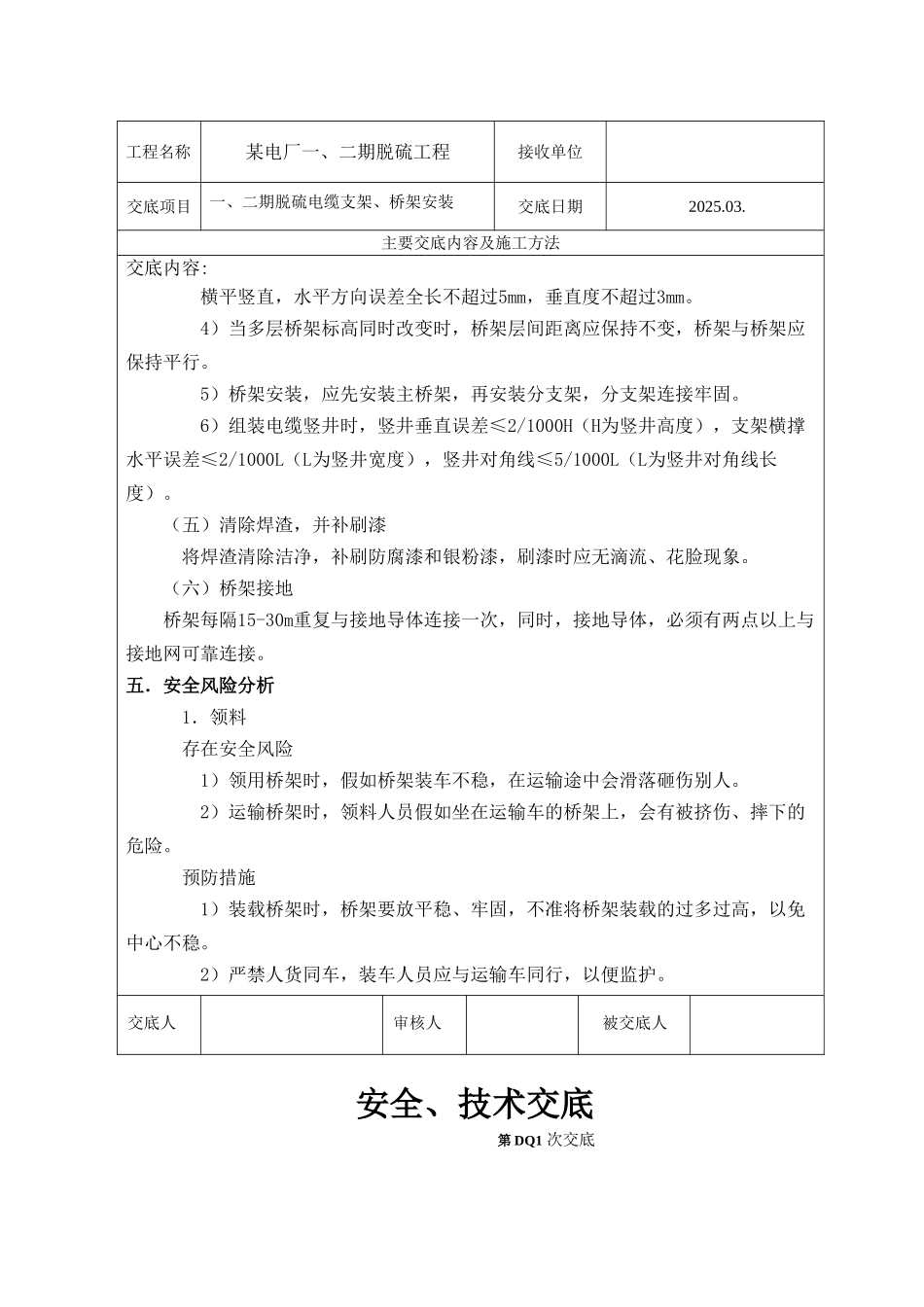

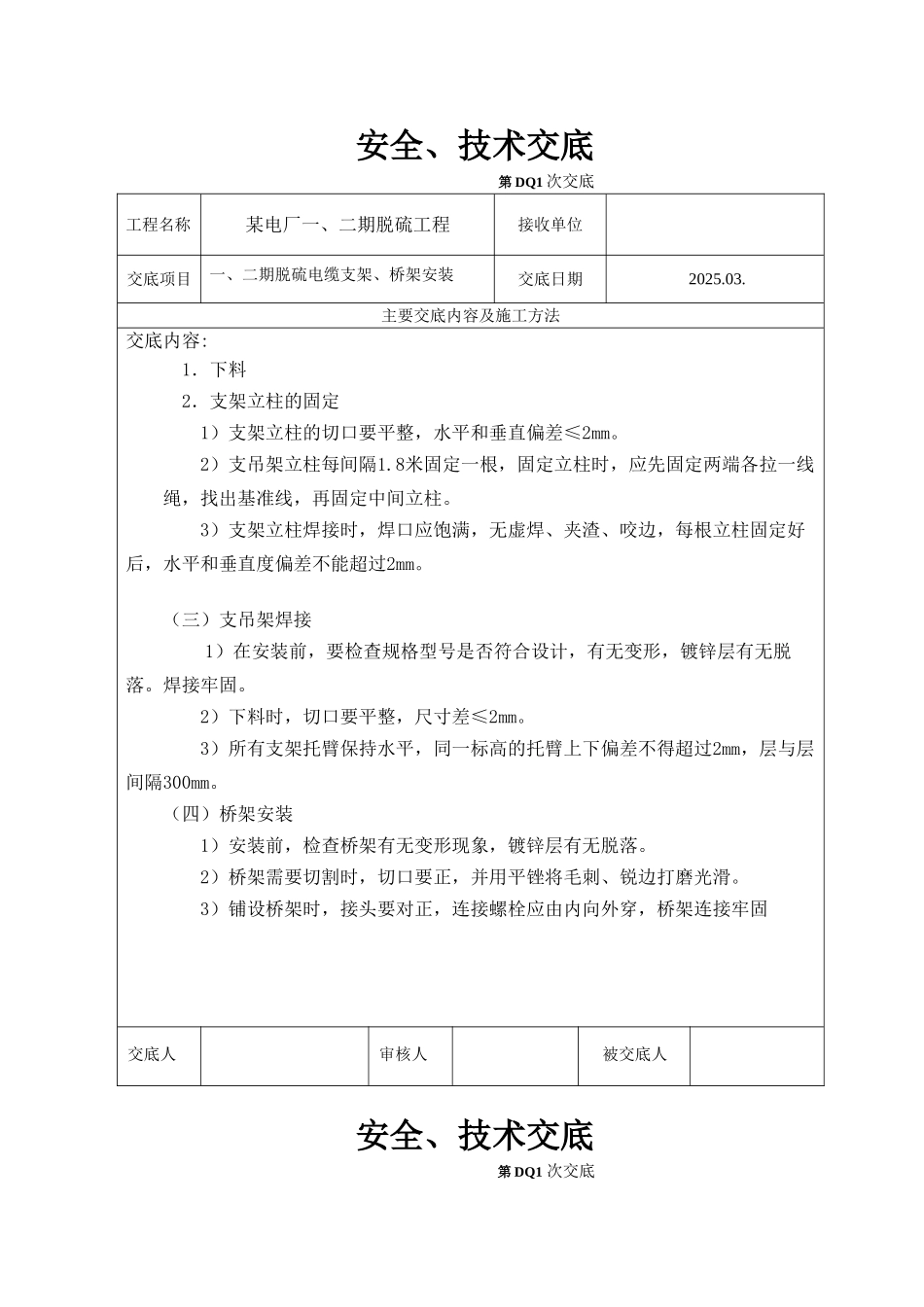

安全、技术交底 第 DQ 1 次交底工程名称电厂一、二期脱硫工程接收单位 交底项目一、二期脱硫电缆支架、桥架安装 交底日期 2025.03. 主要交底内容及施工方法交底内容:一、工程概述某电厂一二期脱硫系统电气设备安装，本系统工程以支架、吊架、桥架、竖井为主。共设计桥架约1500米。支架、吊架制作，竖井、及桥架安装约50吨。二、施工依据1、 电缆敷设图2、《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20254、《电力建设安全工作规程》三、主要工器具、量具、安全用具工具：电焊机、砂轮锯、切割机、扳手、磁力线坠量具：、水平尺、钢卷尺安全用具：防护眼镜、防护手套、安全带四、工艺流程、技术要求与标准(一)施工准备1．检查安装材料根据图纸设计要求，领用符合设计规格型号的桥架及型钢。领用材料时，外观检查桥架是否变形，镀锌层有无脱落。桥架在运输、安装过程中，要注意保管，防止桥架变形及保护层脱落。（二）支吊架、支架立柱的固定 交底人 审核人被交底人安全、技术交底 第 DQ1 次交底工程名称某电厂一、二期脱硫工程接收单位交底项目一、二期脱硫电缆支架、桥架安装 交底日期 2025.03. 主要交底内容及施工方法交底内容:1．下料2．支架立柱的固定1）支架立柱的切口要平整，水平和垂直偏差≤2mm。2）支吊架立柱每间隔1.8米固定一根，固定立柱时，应先固定两端各拉一线绳，找出基准线，再固定中间立柱。3）支架立柱焊接时，焊口应饱满，无虚焊、夹渣、咬边，每根立柱固定好后，水平和垂直度偏差不能超过2mm。（三）支吊架焊接 1）在安装前，要检查规格型号是否符合设计，有无变形，镀锌层有无脱落。焊接牢固。2）下料时，切口要平整，尺寸差≤2mm。3）所有支架托臂保持水平，同一标高的托臂上下偏差不得超过2mm，层与层间隔300mm。（四）桥架安装1）安装前，检查桥架有无变形现象，镀锌层有无脱落。2）桥架需要切割时，切口要正，并用平锉将毛刺、锐边打磨光滑。3）铺设桥架时，接头要对正，连接螺栓应由内向外穿，桥架连接牢固 交底人 审核人被交底人安全、技术交底 第 DQ1 次交底工程名称某电厂一、二期脱硫工程接收单位交底项目一、二期脱硫电缆支架、桥架安装 交底日期 2025.03. 主要交底内容及施工方法交底内容:横平竖直，水平方向误差全长不超过5mm，垂直度不超过3mm。4）当多层桥架标高同时改变时，桥架层间距离应保持不变，桥架与桥架应保持平行。5）桥架安装，应先安装主桥架，再安装分...
