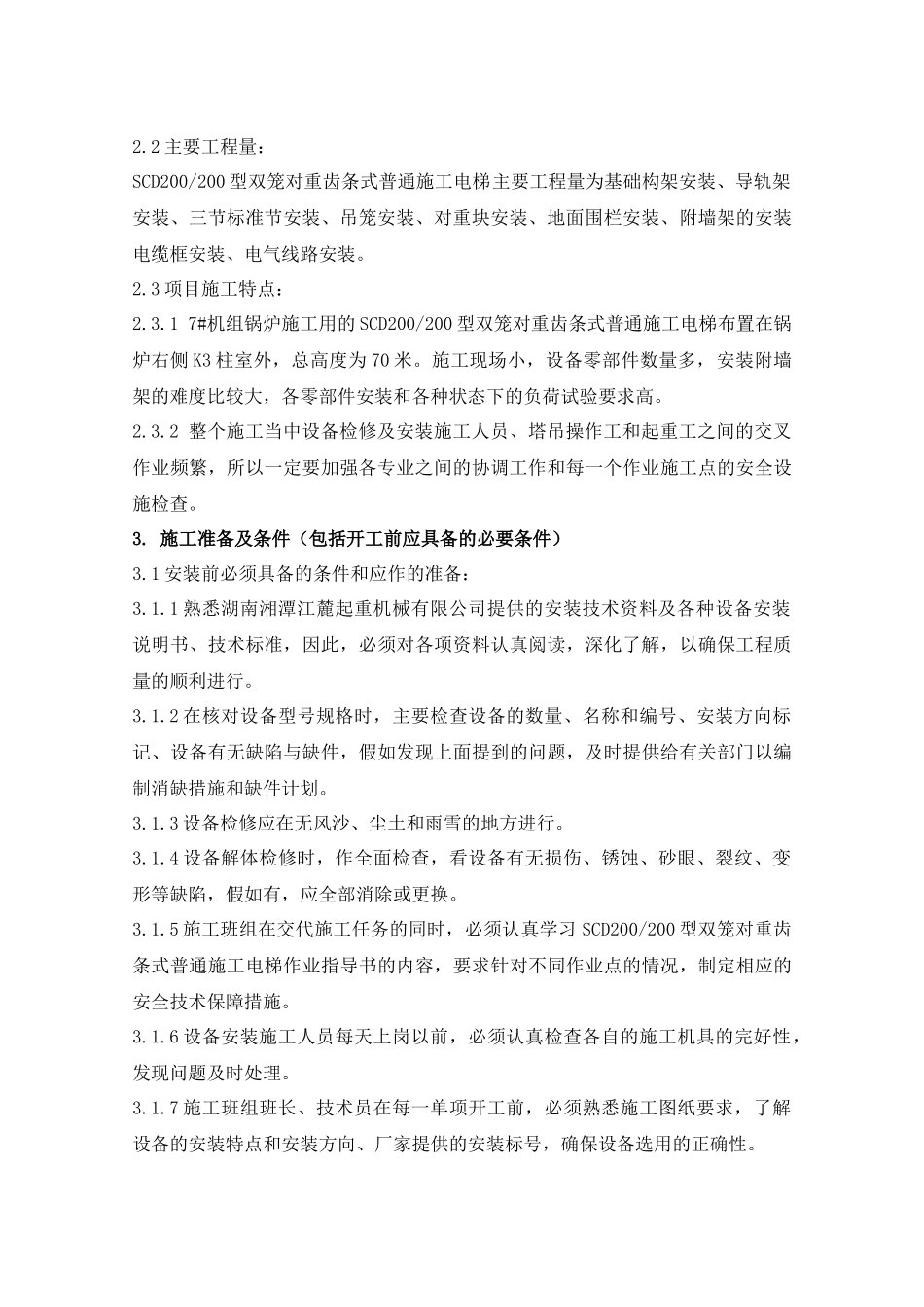

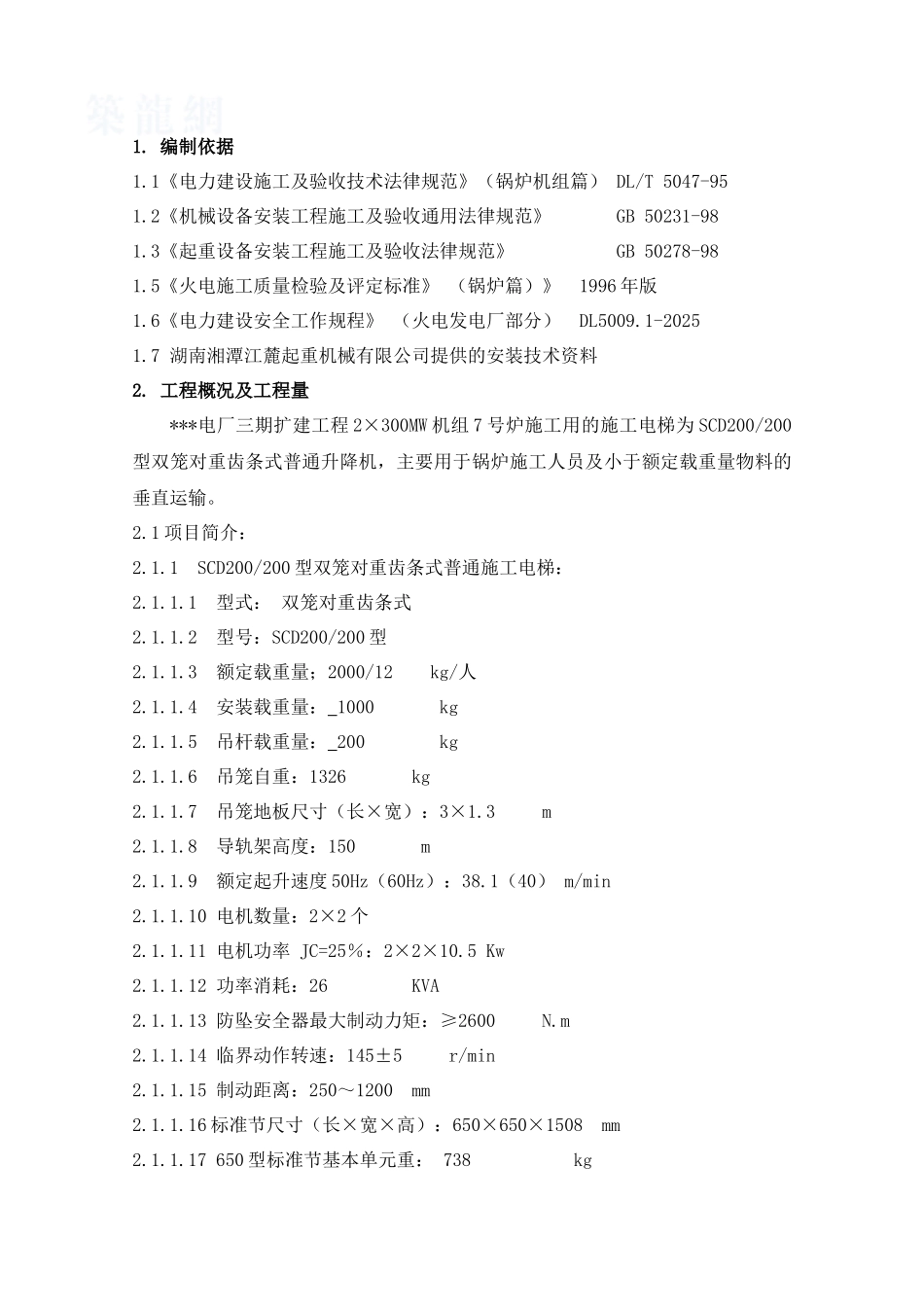

1. 编制依据1.1《电力建设施工及验收技术法律规范》（锅炉机组篇） DL/T 5047-951.2《机械设备安装工程施工及验收通用法律规范》 GB 50231-981.3《起重设备安装工程施工及验收法律规范》 GB 50278-981.5《火电施工质量检验及评定标准》 （锅炉篇）》 1996 年版1.6《电力建设安全工作规程》 （火电发电厂部分） DL5009.1-20251.7 湖南湘潭江麓起重机械有限公司提供的安装技术资料2. 工程概况及工程量***电厂三期扩建工程 2×300MW 机组 7 号炉施工用的施工电梯为 SCD200/200型双笼对重齿条式普通升降机，主要用于锅炉施工人员及小于额定载重量物料的垂直运输。2.1 项目简介：2.1.1 SCD200/200 型双笼对重齿条式普通施工电梯：2.1.1.1 型式： 双笼对重齿条式2.1.1.2 型号：SCD200/200 型2.1.1.3 额定载重量；2000/12 kg/人2.1.1.4 安装载重量： 1000 kg2.1.1.5 吊杆载重量： 200 kg2.1.1.6 吊笼自重：1326 kg2.1.1.7 吊笼地板尺寸（长×宽）：3×1.3 m2.1.1.8 导轨架高度：150 m2.1.1.9 额定起升速度 50Hz（60Hz）：38.1（40） m/min2.1.1.10 电机数量：2×2 个2.1.1.11 电机功率 JC=25％：2×2×10.5 Kw2.1.1.12 功率消耗：26 KVA2.1.1.13 防坠安全器最大制动力矩：≥2600 N.m2.1.1.14 临界动作转速：145±5 r/min2.1.1.15 制动距离：250～1200 mm2.1.1.16 标准节尺寸（长×宽×高）：650×650×1508 mm2.1.1.17 650 型标准节基本单元重： 738 kg2.2 主要工程量：SCD200/200 型双笼对重齿条式普通施工电梯主要工程量为基础构架安装、导轨架安装、三节标准节安装、吊笼安装、对重块安装、地面围栏安装、附墙架的安装电缆框安装、电气线路安装。2.3 项目施工特点：2.3.1 7#机组锅炉施工用的 SCD200/200 型双笼对重齿条式普通施工电梯布置在锅炉右侧 K3 柱室外，总高度为 70 米。施工现场小，设备零部件数量多，安装附墙架的难度比较大，各零部件安装和各种状态下的负荷试验要求高。2.3.2 整个施工当中设备检修及安装施工人员、塔吊操作工和起重工之间的交叉作业频繁，所以一定要加强各专业之间的协调工作和每一个作业施工点的安全设施检查。3. 施工准备及条件（包括开工前应具备的必要条件）3.1 安装前必须具备的条件和应作的准备：3.1.1 熟悉湖南湘潭江麓起重机械有限公司提供的安装技术资料及各种设备安装说明书、技术标准，因此，必须对各项资料认真阅读，深化了解，...
