电厂工程烟囱航空标志涂刷施工方案

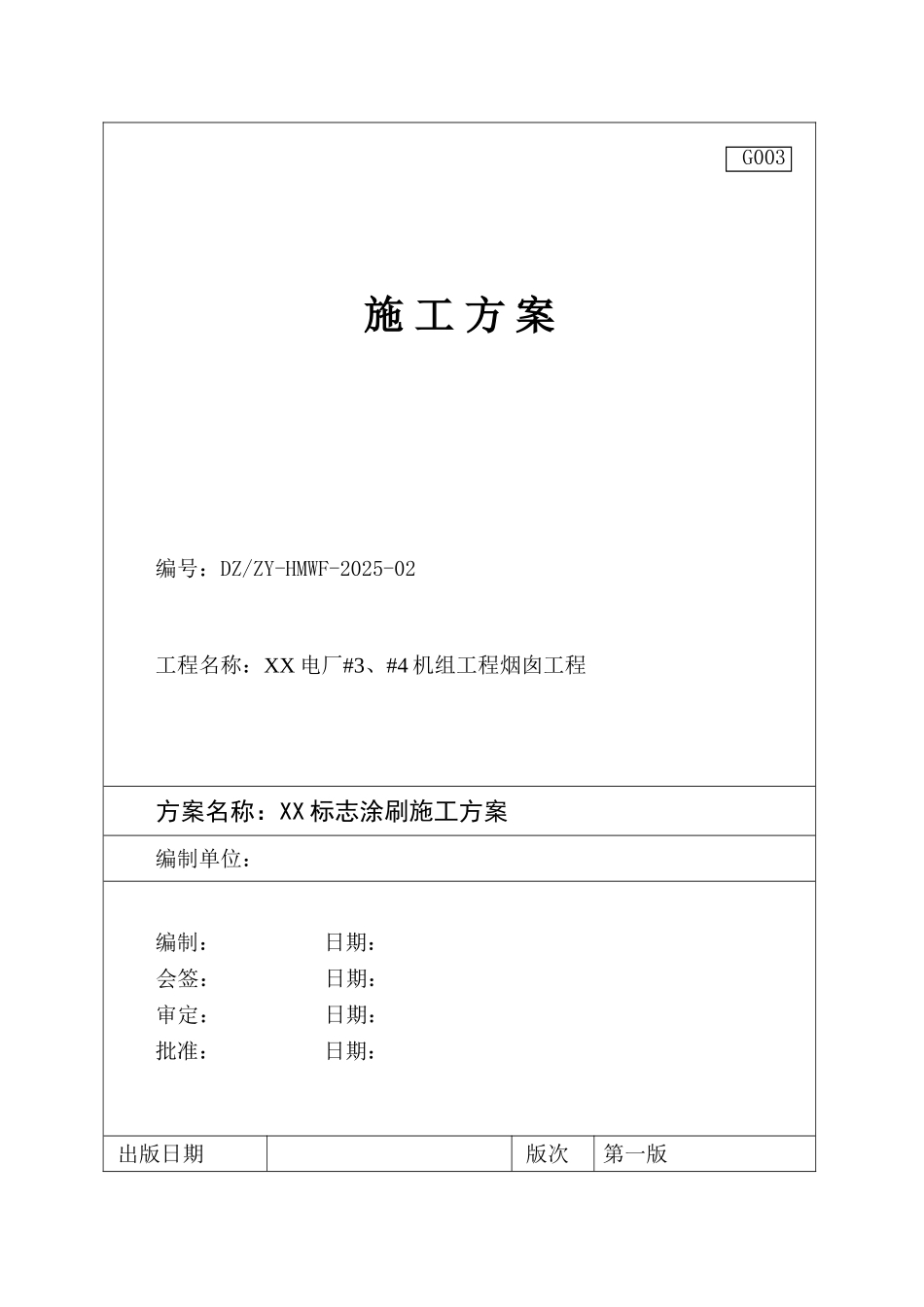

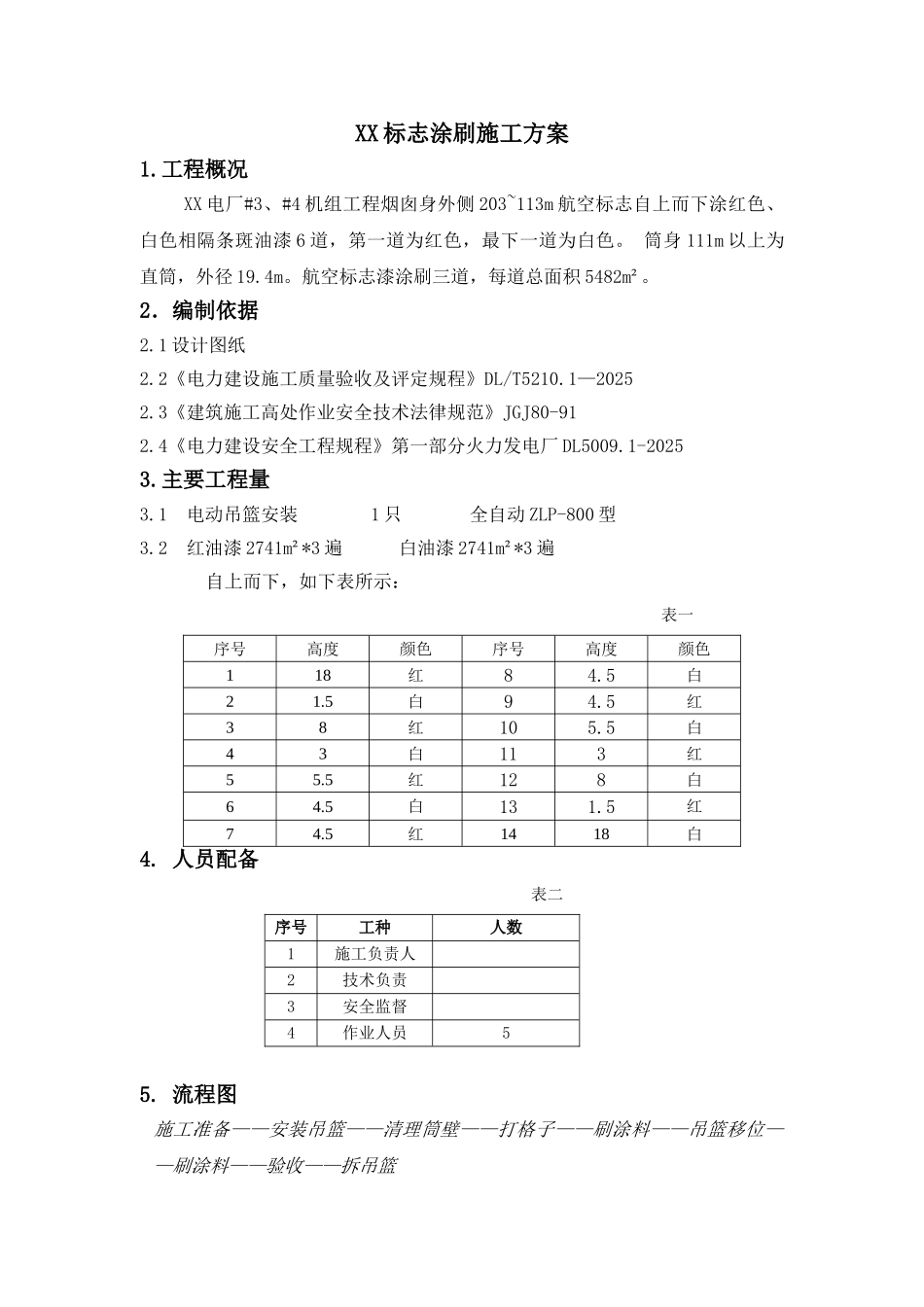

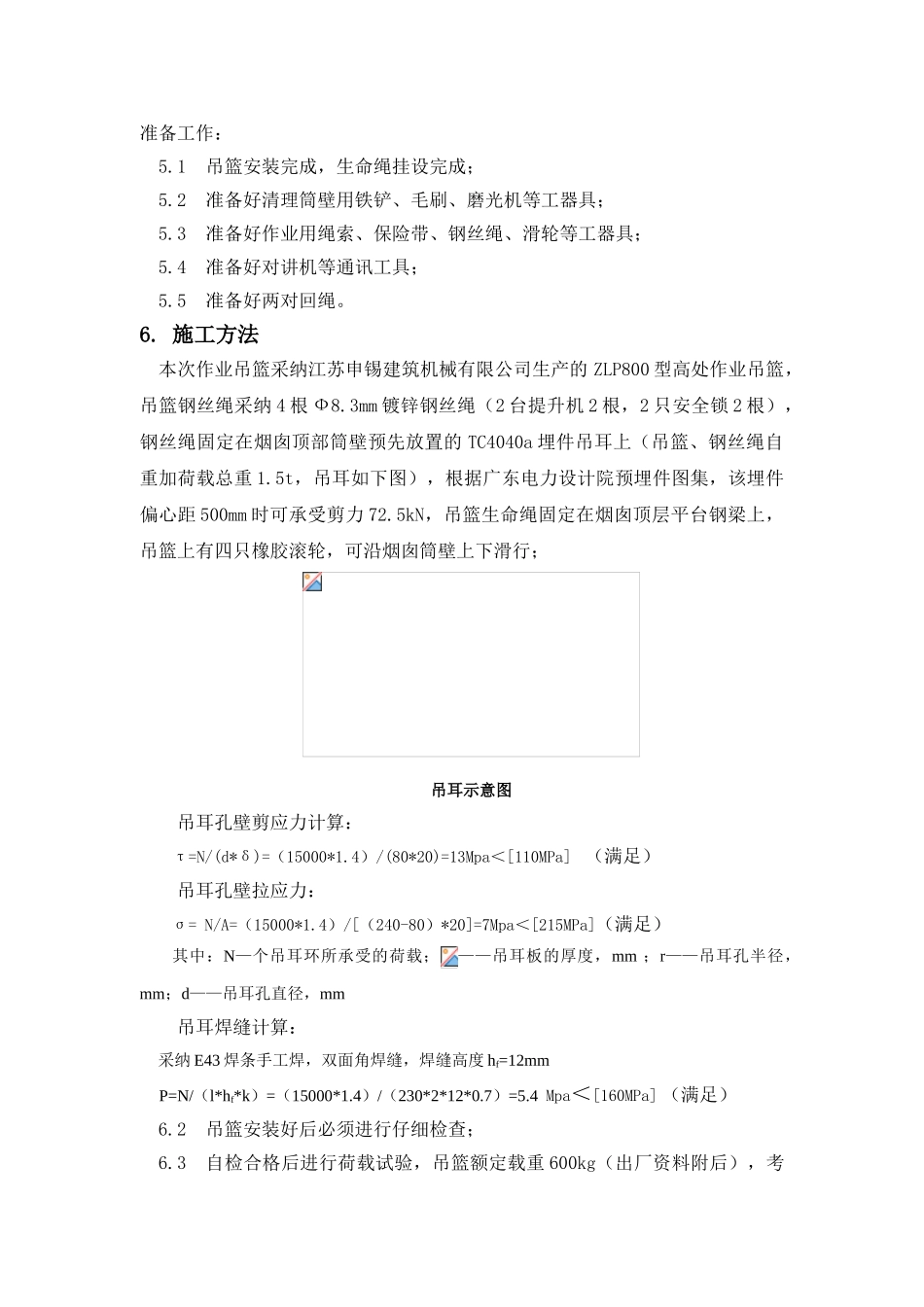

G003 施 工 方 案编号：DZ/ZY-HMWF-2025-02工程名称：XX 电厂#3、#4 机组工程烟囱工程方案名称：XX 标志涂刷施工方案编制单位： 编制： 日期：会签： 日期：审定： 日期：批准： 日期： 出版日期 版次第一版XX 标志涂刷施工方案1.工程概况XX 电厂#3、#4 机组工程烟囱身外侧 203~113m 航空标志自上而下涂红色、白色相隔条斑油漆 6 道，第一道为红色，最下一道为白色。 筒身 111m 以上为直筒，外径 19.4m。航空标志漆涂刷三道，每道总面积 5482m²。2．编制依据2.1 设计图纸2.2《电力建设施工质量验收及评定规程》DL/T5210.1—20252.3《建筑施工高处作业安全技术法律规范》JGJ80-912.4《电力建设安全工程规程》第一部分火力发电厂 DL5009.1-20253.主要工程量3.1 电动吊篮安装1 只全自动 ZLP-800 型3.2 红油漆 2741m²*3 遍 白油漆 2741m²*3 遍自上而下，如下表所示：表一序号高度颜色序号高度颜色118红84.5白21.5白94.5红38红105.5白43白113红55.5红128白64.5白131.5红74.5红1418白4. 人员配备表二序号工种人数1施工负责人2技术负责3安全监督4作业人员55. 流程图施工准备——安装吊篮——清理筒壁——打格子——刷涂料——吊篮移位——刷涂料——验收——拆吊篮准备工作：5.1吊篮安装完成，生命绳挂设完成；5.2准备好清理筒壁用铁铲、毛刷、磨光机等工器具；5.3准备好作业用绳索、保险带、钢丝绳、滑轮等工器具；5.4准备好对讲机等通讯工具；5.5准备好两对回绳。6. 施工方法本次作业吊篮采纳江苏申锡建筑机械有限公司生产的 ZLP800 型高处作业吊篮，吊篮钢丝绳采纳 4 根 Ф8.3mm 镀锌钢丝绳（2 台提升机 2 根，2 只安全锁 2 根），钢丝绳固定在烟囱顶部筒壁预先放置的 TC4040a 埋件吊耳上（吊篮、钢丝绳自重加荷载总重 1.5t，吊耳如下图），根据广东电力设计院预埋件图集，该埋件偏心距 500mm 时可承受剪力 72.5kN，吊篮生命绳固定在烟囱顶层平台钢梁上，吊篮上有四只橡胶滚轮，可沿烟囱筒壁上下滑行；吊耳示意图吊耳孔壁剪应力计算：τ=N/(d*δ)=（15000*1.4）/(80*20)=13Mpa＜[110MPa] （满足）吊耳孔壁拉应力：σ= N/A=（15000*1.4）/[（240-80）*20]=7Mpa＜[215MPa]（满足）其中：N—个吊耳环所承受的荷载；——吊耳板的厚度，mm ；r——吊耳孔半径，mm；d——吊耳孔直径，mm吊耳焊缝计算：采纳 E43 焊条手工焊，双面角焊缝，焊缝高度 hf=12mmP=N/（l*hf*k）=（15000*1.4）/...
