电厂工程汽机房A排外场地构筑物施工工艺

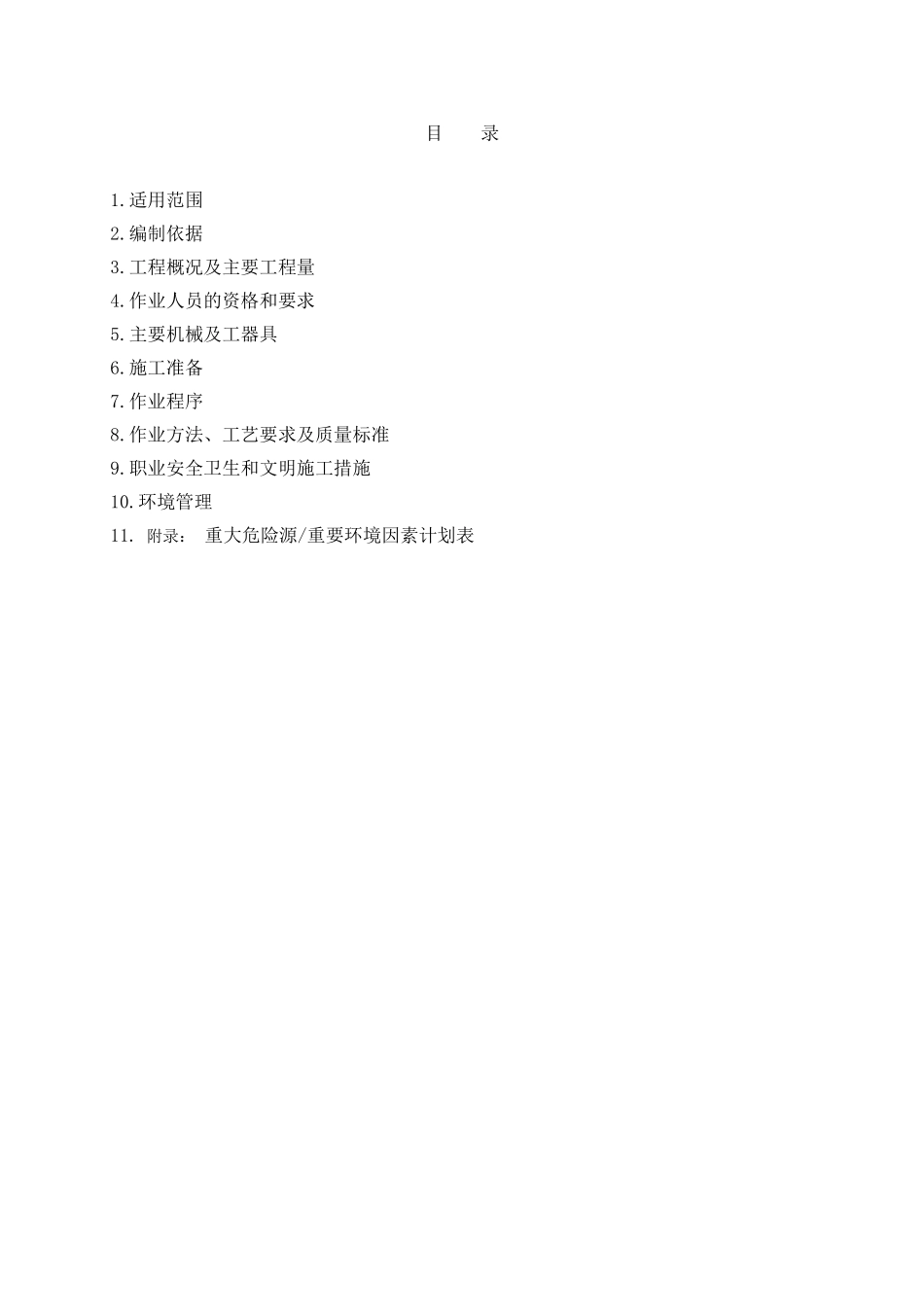

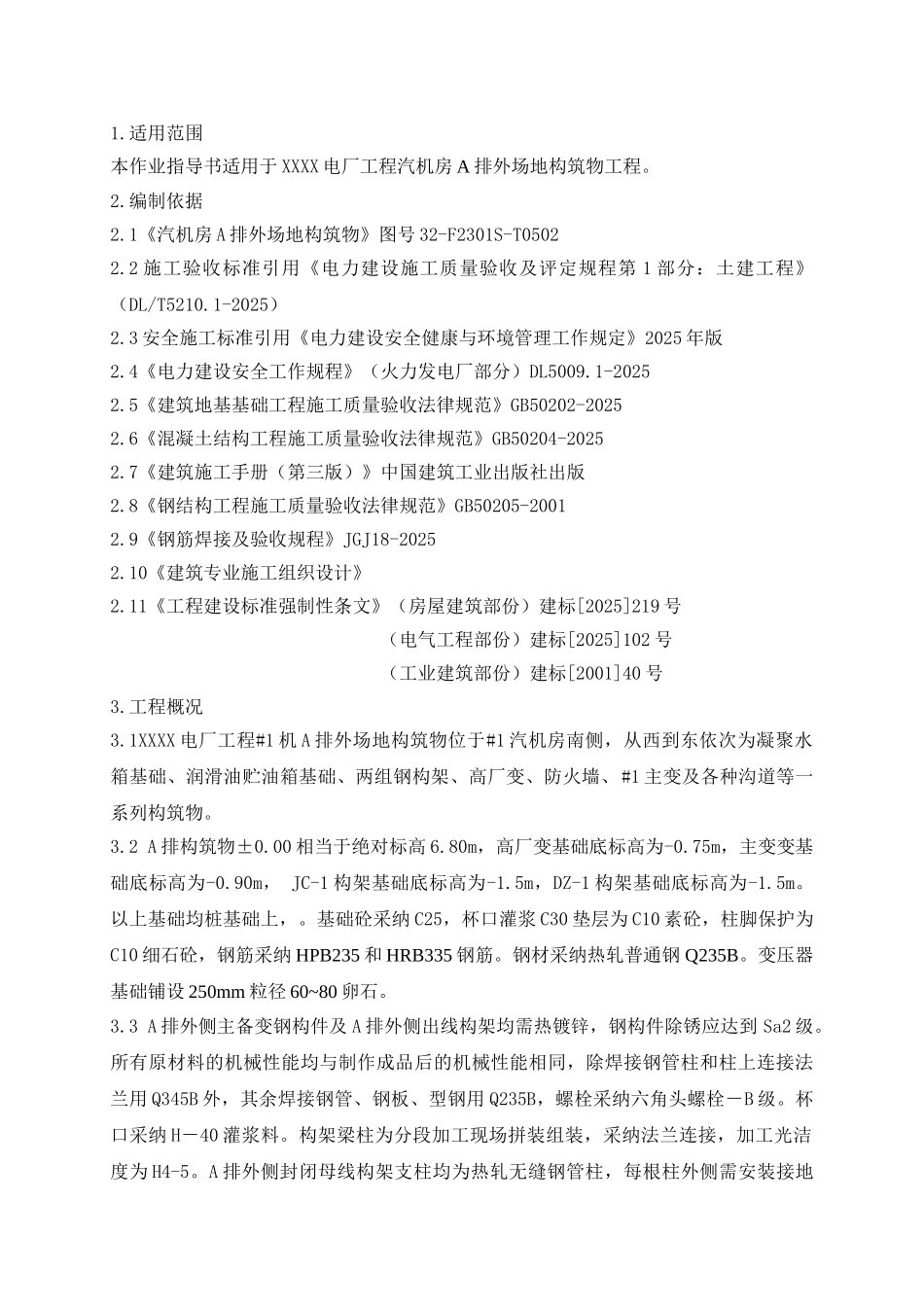

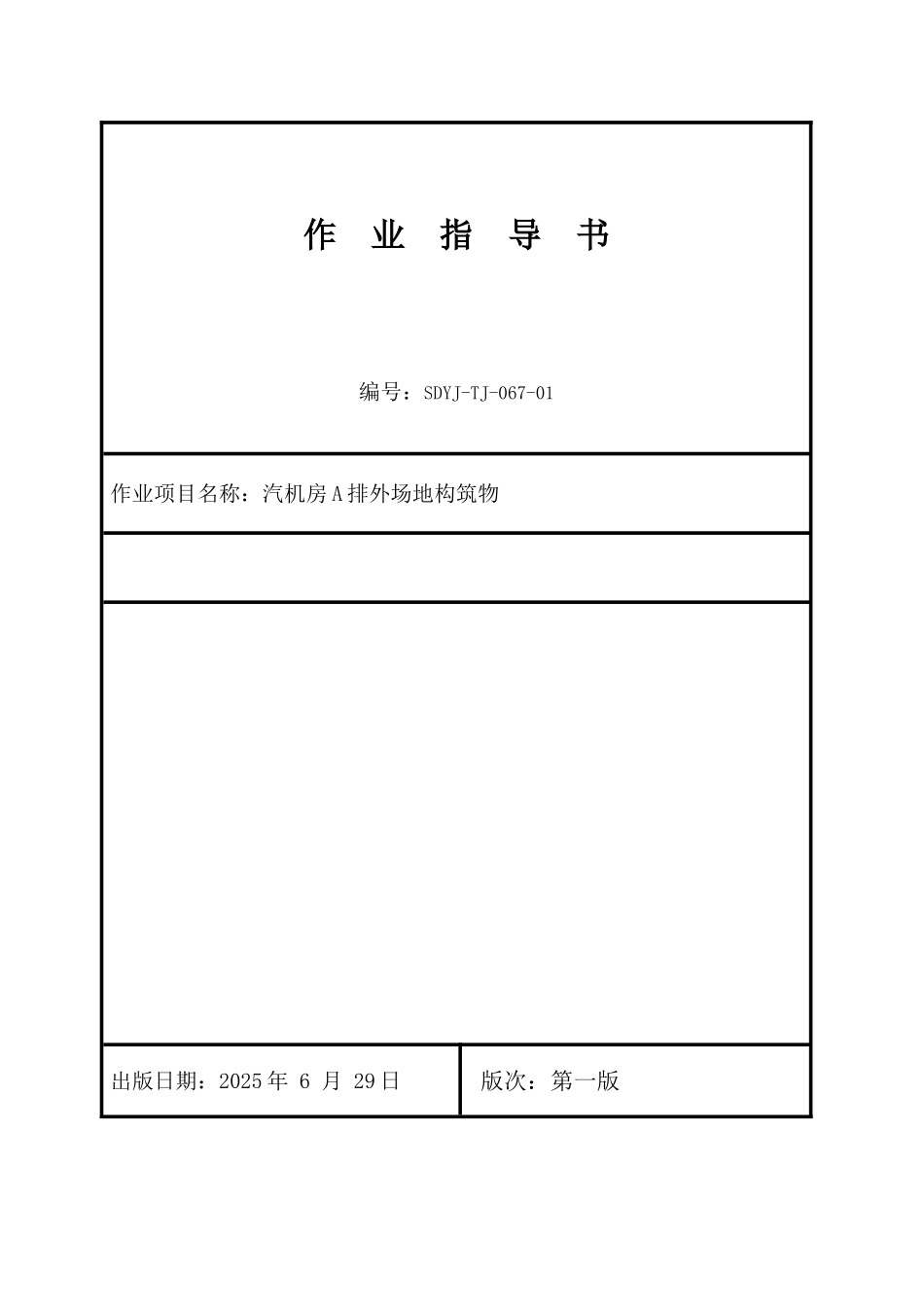

作 业 指 导 书编号：SDYJ-TJ-067-01作业项目名称：汽机房 A 排外场地构筑物出版日期：2025 年 6 月 29 日 版次：第一版目 录1.适用范围2.编制依据3.工程概况及主要工程量4.作业人员的资格和要求5.主要机械及工器具6.施工准备7.作业程序8.作业方法、工艺要求及质量标准9.职业安全卫生和文明施工措施10.环境管理11. 附录： 重大危险源/重要环境因素计划表 1.适用范围本作业指导书适用于 XXXX 电厂工程汽机房 A 排外场地构筑物工程。2.编制依据2.1《汽机房 A 排外场地构筑物》图号 32-F2301S-T05022.2 施工验收标准引用《电力建设施工质量验收及评定规程第 1 部分：土建工程》（DL/T5210.1-2025）2.3 安全施工标准引用《电力建设安全健康与环境管理工作规定》2025 年版2.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20252.5《建筑地基基础工程施工质量验收法律规范》GB50202-20252.6《混凝土结构工程施工质量验收法律规范》GB50204-20252.7《建筑施工手册（第三版）》中国建筑工业出版社出版2.8《钢结构工程施工质量验收法律规范》GB50205-20012.9《钢筋焊接及验收规程》JGJ18-20252.10《建筑专业施工组织设计》2.11《工程建设标准强制性条文》（房屋建筑部份）建标[2025]219 号 （电气工程部份）建标[2025]102 号 （工业建筑部份）建标[2001]40 号3.工程概况3.1XXXX 电厂工程#1 机 A 排外场地构筑物位于#1 汽机房南侧，从西到东依次为凝聚水箱基础、润滑油贮油箱基础、两组钢构架、高厂变、防火墙、#1 主变及各种沟道等一系列构筑物。3.2 A 排构筑物±0.00 相当于绝对标高 6.80m，高厂变基础底标高为-0.75m，主变变基础底标高为-0.90m， JC-1 构架基础底标高为-1.5m，DZ-1 构架基础底标高为-1.5m。以上基础均桩基础上，。基础砼采纳 C25，杯口灌浆 C30 垫层为 C10 素砼，柱脚保护为C10 细石砼，钢筋采纳 HPB235 和 HRB335 钢筋。钢材采纳热轧普通钢 Q235B。变压器基础铺设 250mm 粒径 60~80 卵石。3.3 A 排外侧主备变钢构件及 A 排外侧出线构架均需热镀锌，钢构件除锈应达到 Sa2 级。所有原材料的机械性能均与制作成品后的机械性能相同，除焊接钢管柱和柱上连接法兰用 Q345B 外，其余焊接钢管、钢板、型钢用 Q235B，螺栓采纳六角头螺栓－B 级。杯口采纳 H－40 灌浆料。构架梁柱为分段加工现场拼装组装，采纳法兰连接，加工光洁度为 H4-5。A 排外侧封闭母线构...
