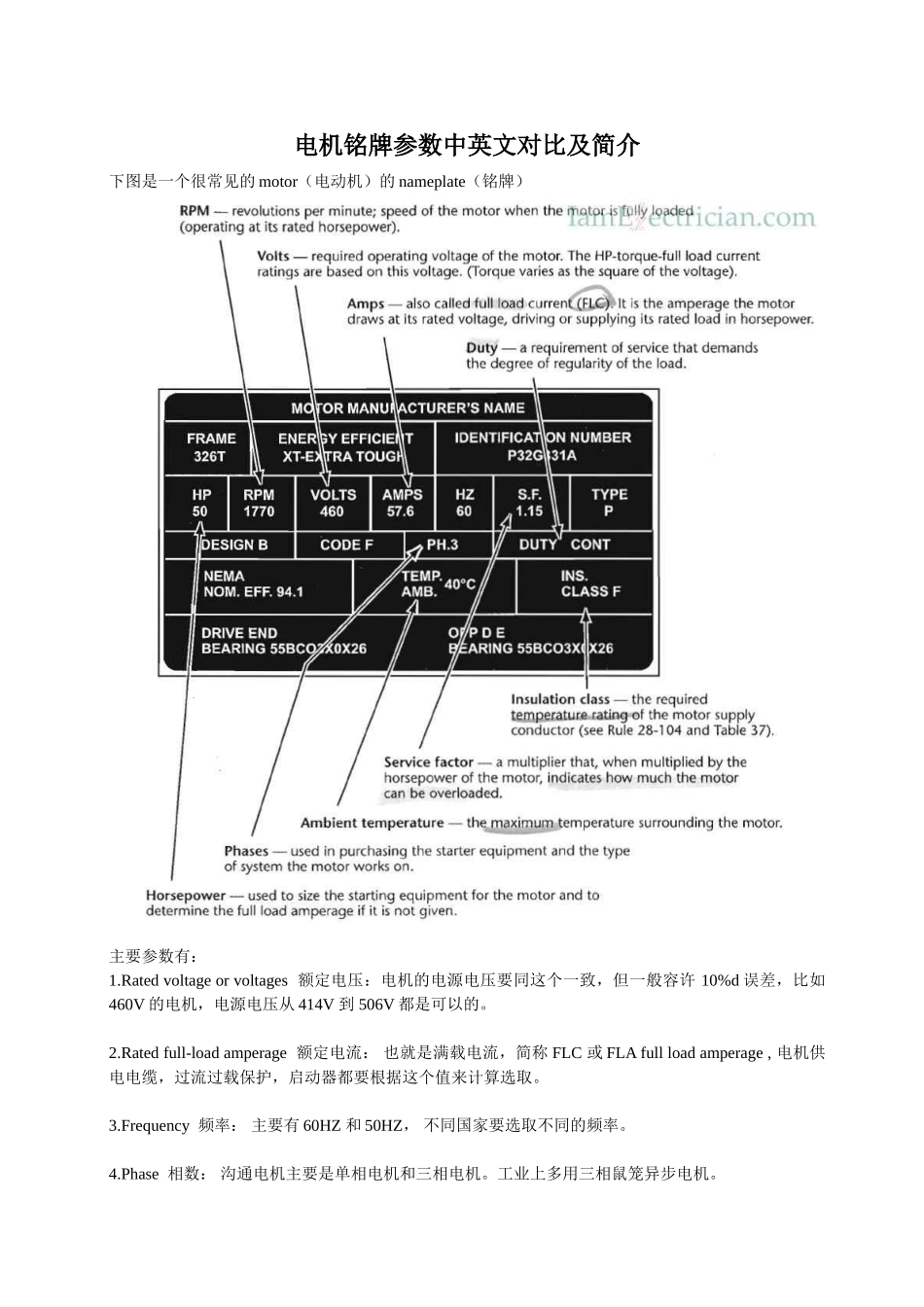

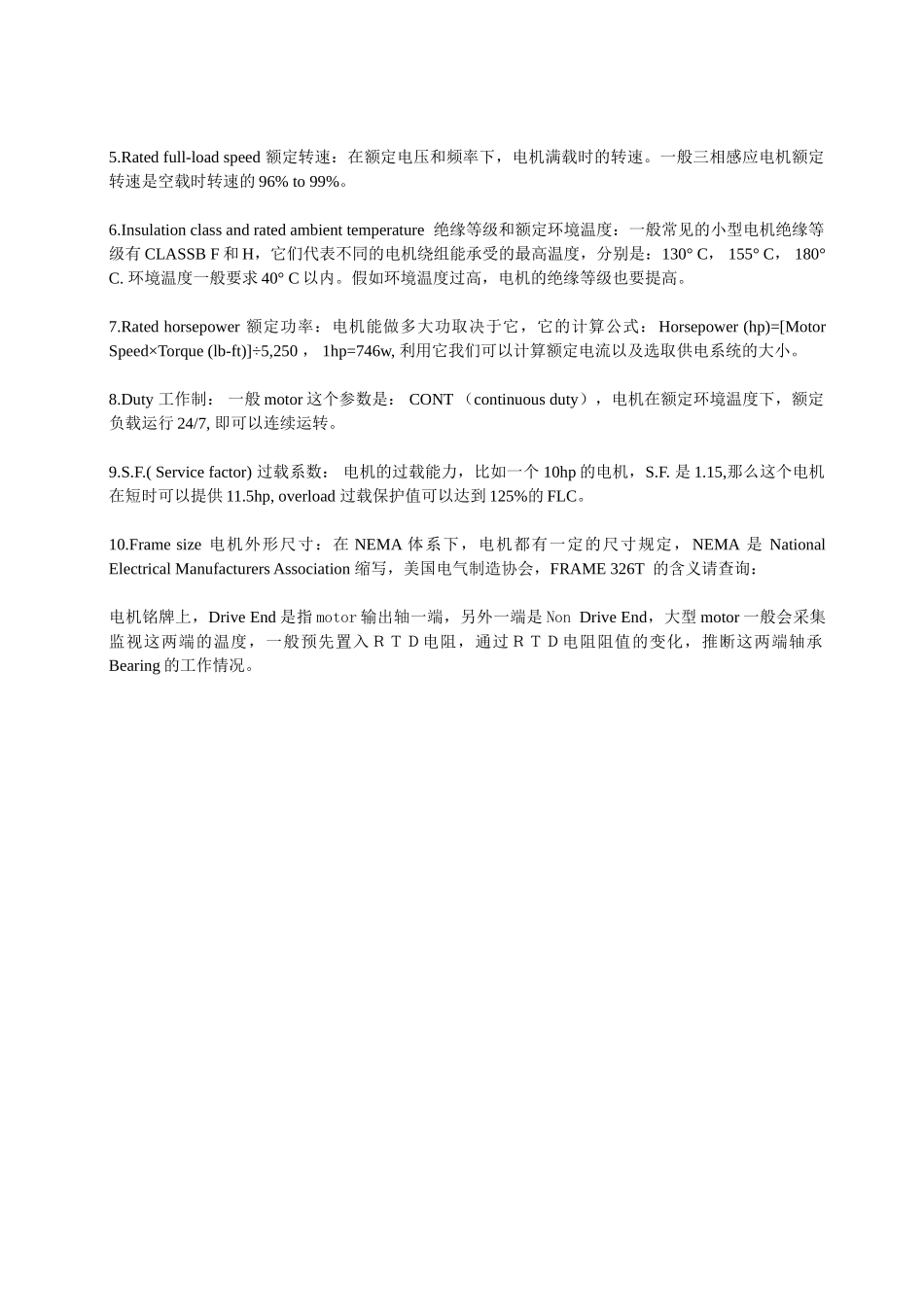

电机铭牌参数中英文对比及简介下图是一个很常见的 motor（电动机）的 nameplate（铭牌）主要参数有：1.Rated voltage or voltages 额定电压：电机的电源电压要同这个一致，但一般容许 10%d 误差，比如460V 的电机，电源电压从 414V 到 506V 都是可以的。2.Rated full-load amperage 额定电流： 也就是满载电流，简称 FLC 或 FLA full load amperage , 电机供电电缆，过流过载保护，启动器都要根据这个值来计算选取。3.Frequency 频率： 主要有 60HZ 和 50HZ， 不同国家要选取不同的频率。4.Phase 相数： 沟通电机主要是单相电机和三相电机。工业上多用三相鼠笼异步电机。5.Rated full-load speed 额定转速：在额定电压和频率下，电机满载时的转速。一般三相感应电机额定转速是空载时转速的 96% to 99%。6.Insulation class and rated ambient temperature 绝缘等级和额定环境温度：一般常见的小型电机绝缘等级有 CLASSB F 和 H，它们代表不同的电机绕组能承受的最高温度，分别是：130° C， 155° C， 180° C. 环境温度一般要求 40° C 以内。假如环境温度过高，电机的绝缘等级也要提高。7.Rated horsepower 额定功率：电机能做多大功取决于它，它的计算公式： Horsepower (hp)=[Motor Speed×Torque (lb-ft)]÷5,250 ， 1hp=746w, 利用它我们可以计算额定电流以及选取供电系统的大小。8.Duty 工作制： 一般 motor 这个参数是： CONT （continuous duty），电机在额定环境温度下，额定负载运行 24/7, 即可以连续运转。9.S.F.( Service factor) 过载系数： 电机的过载能力，比如一个 10hp 的电机，S.F. 是 1.15,那么这个电机在短时可以提供 11.5hp, overload 过载保护值可以达到 125%的 FLC。10.Frame size 电机外形尺寸：在 NEMA 体系下，电机都有一定的尺寸规定， NEMA 是 National Electrical Manufacturers Association 缩写，美国电气制造协会，FRAME 326T 的含义请查询：电机铭牌上，Drive End 是指 motor 输出轴一端，另外一端是 Non Drive End，大型 motor 一般会采集监视这两端的温度，一般预先置入ＲＴＤ电阻，通过ＲＴＤ电阻阻值的变化，推断这两端轴承Bearing 的工作情况。
