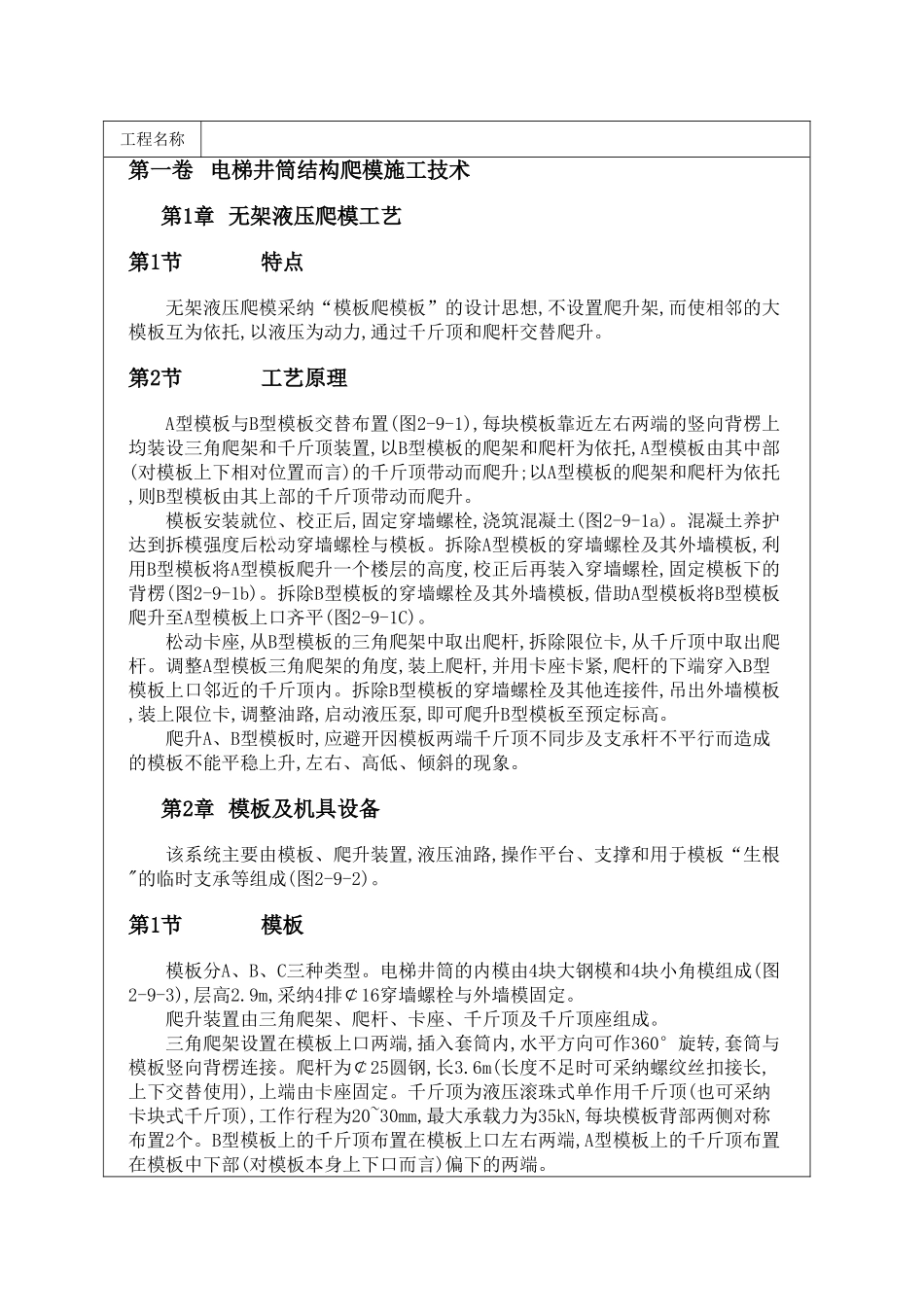

工程名称第一卷 电梯井筒结构爬模施工技术第1章 无架液压爬模工艺第1节特点无架液压爬模采纳“模板爬模板”的设计思想,不设置爬升架,而使相邻的大模板互为依托,以液压为动力,通过千斤顶和爬杆交替爬升
第2节工艺原理A型模板与B型模板交替布置(图2-9-1),每块模板靠近左右两端的竖向背楞上均装设三角爬架和千斤顶装置,以B型模板的爬架和爬杆为依托,A型模板由其中部(对模板上下相对位置而言)的千斤顶带动而爬升;以A型模板的爬架和爬杆为依托,则B型模板由其上部的千斤顶带动而爬升
模板安装就位、校正后,固定穿墙螺栓,浇筑混凝土(图2-9-1a)
混凝土养护达到拆模强度后松动穿墙螺栓与模板
拆除A型模板的穿墙螺栓及其外墙模板,利用B型模板将A型模板爬升一个楼层的高度,校正后再装入穿墙螺栓,固定模板下的背楞(图2-9-1b)
拆除B型模板的穿墙螺栓及其外墙模板,借助A型模板将B型模板爬升至A型模板上口齐平(图2-9-1C)
松动卡座,从B型模板的三角爬架中取出爬杆,拆除限位卡,从千斤顶中取出爬杆
调整A型模板三角爬架的角度,装上爬杆,并用卡座卡紧,爬杆的下端穿入B型模板上口邻近的千斤顶内
拆除B型模板的穿墙螺栓及其他连接件,吊出外墙模板,装上限位卡,调整油路,启动液压泵,即可爬升B型模板至预定标高
爬升A、B型模板时,应避开因模板两端千斤顶不同步及支承杆不平行而造成的模板不能平稳上升,左右、高低、倾斜的现象
第2章 模板及机具设备该系统主要由模板、爬升装置,液压油路,操作平台、支撑和用于模板“生根"的临时支承等组成(图2-9-2)
第1节模板模板分A、B、C三种类型
电梯井筒的内模由4块大钢模和4块小角模组成(图2-9-3),层高2
9m,采纳4排￠16穿墙螺栓与外墙模固定

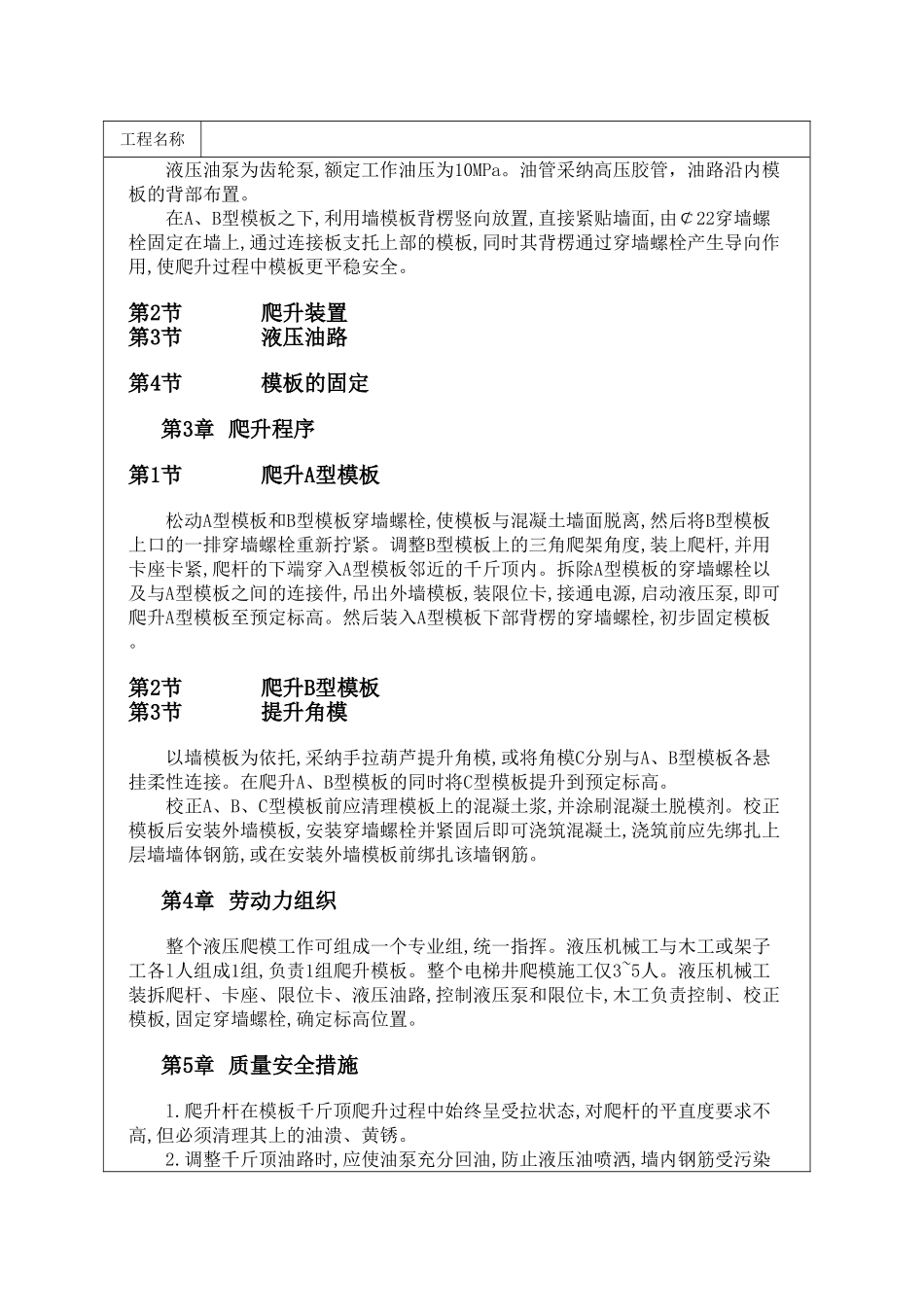

爬升装置由三角爬架、爬杆、卡座、千斤顶及千斤顶座组成

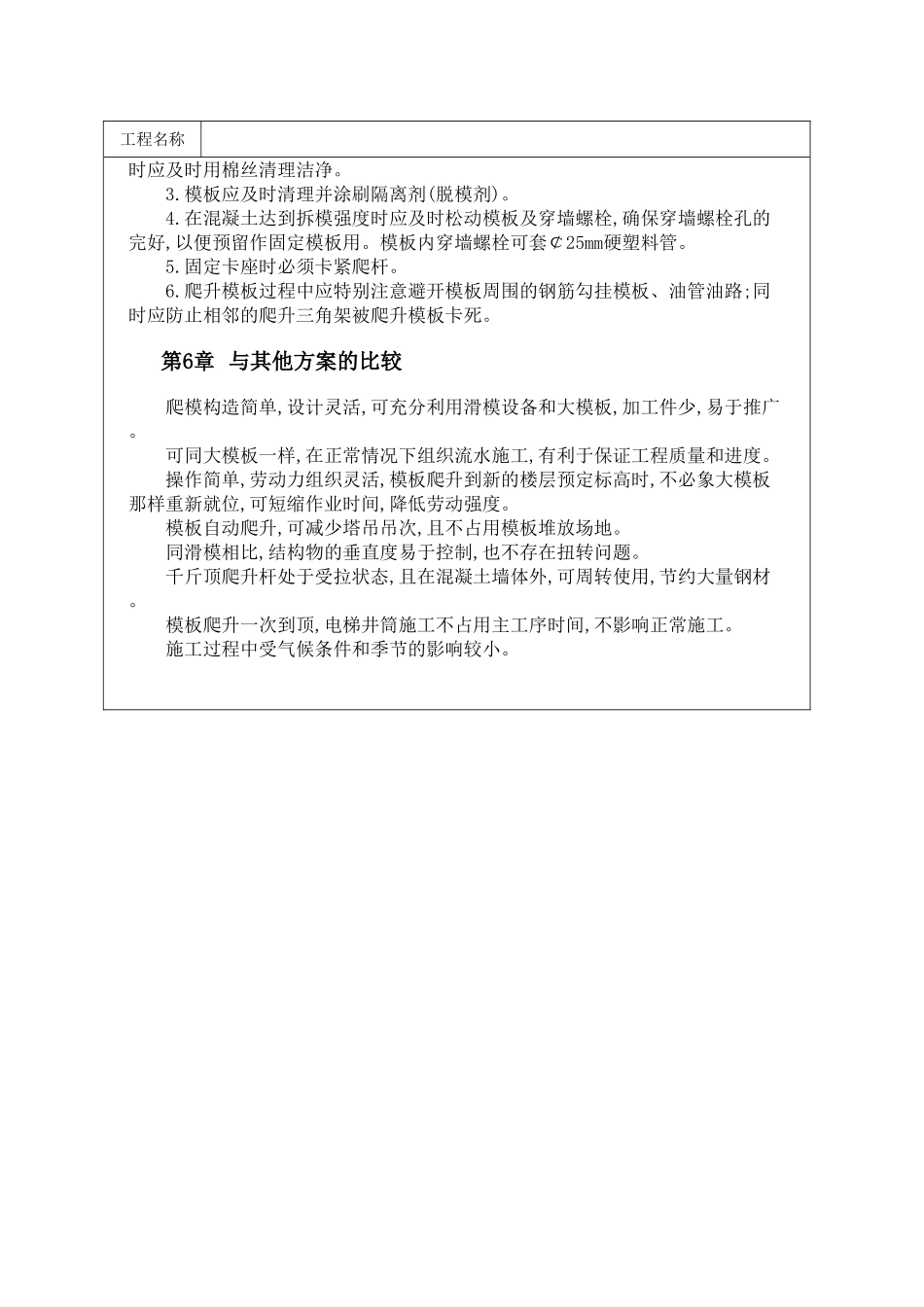

三角爬架设置在模板上口两端,插入套筒内,水平方向可作360°旋
