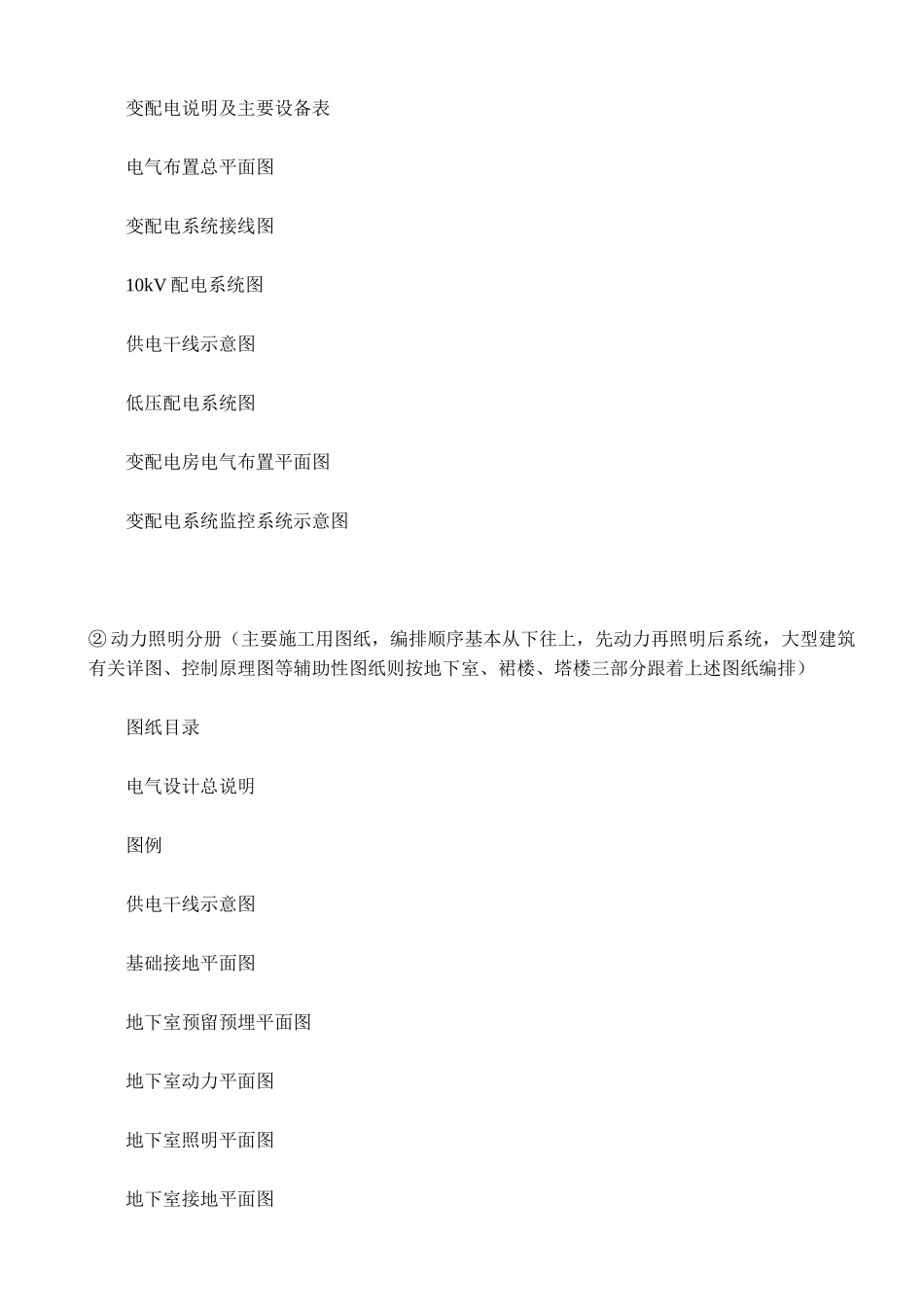

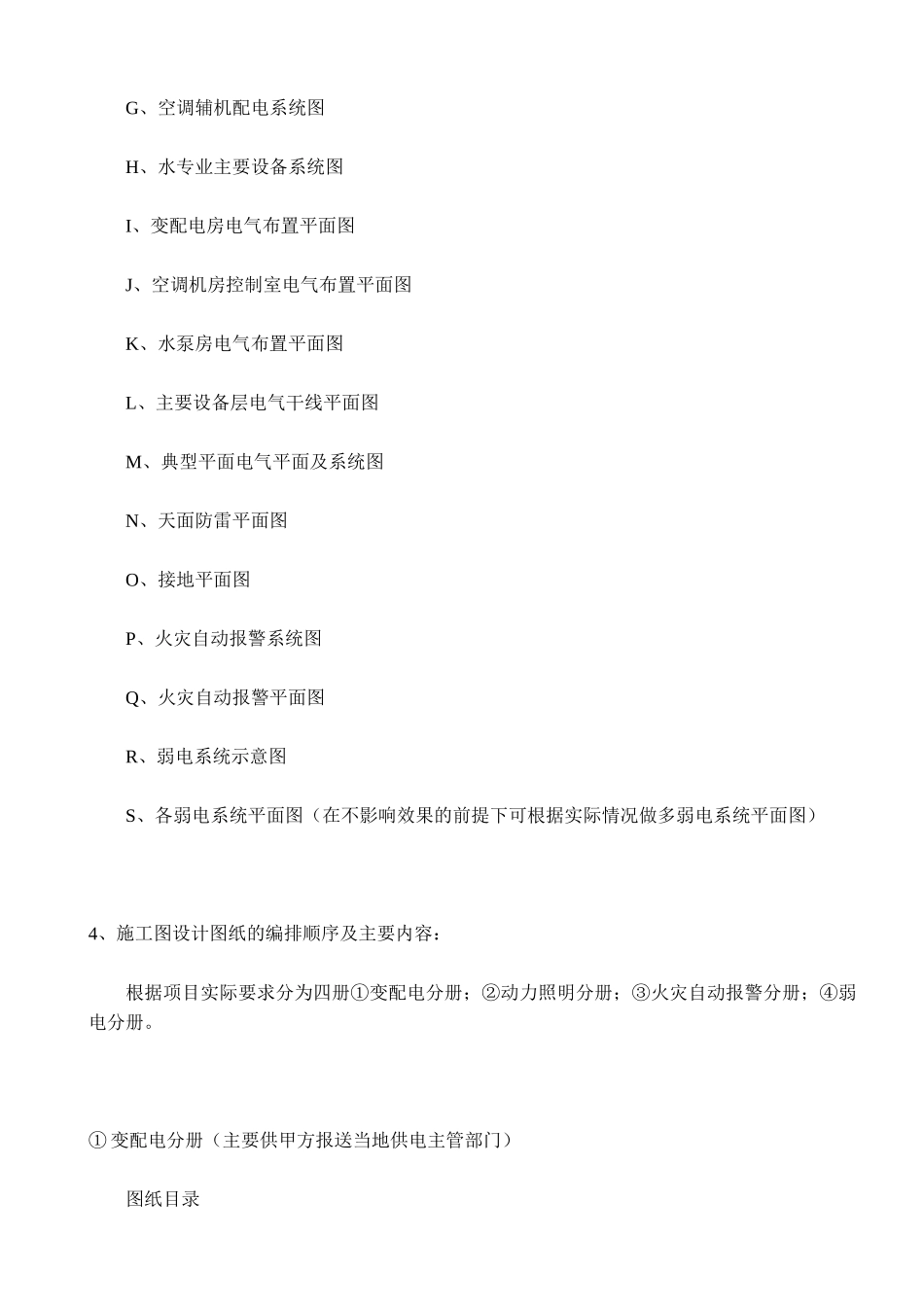

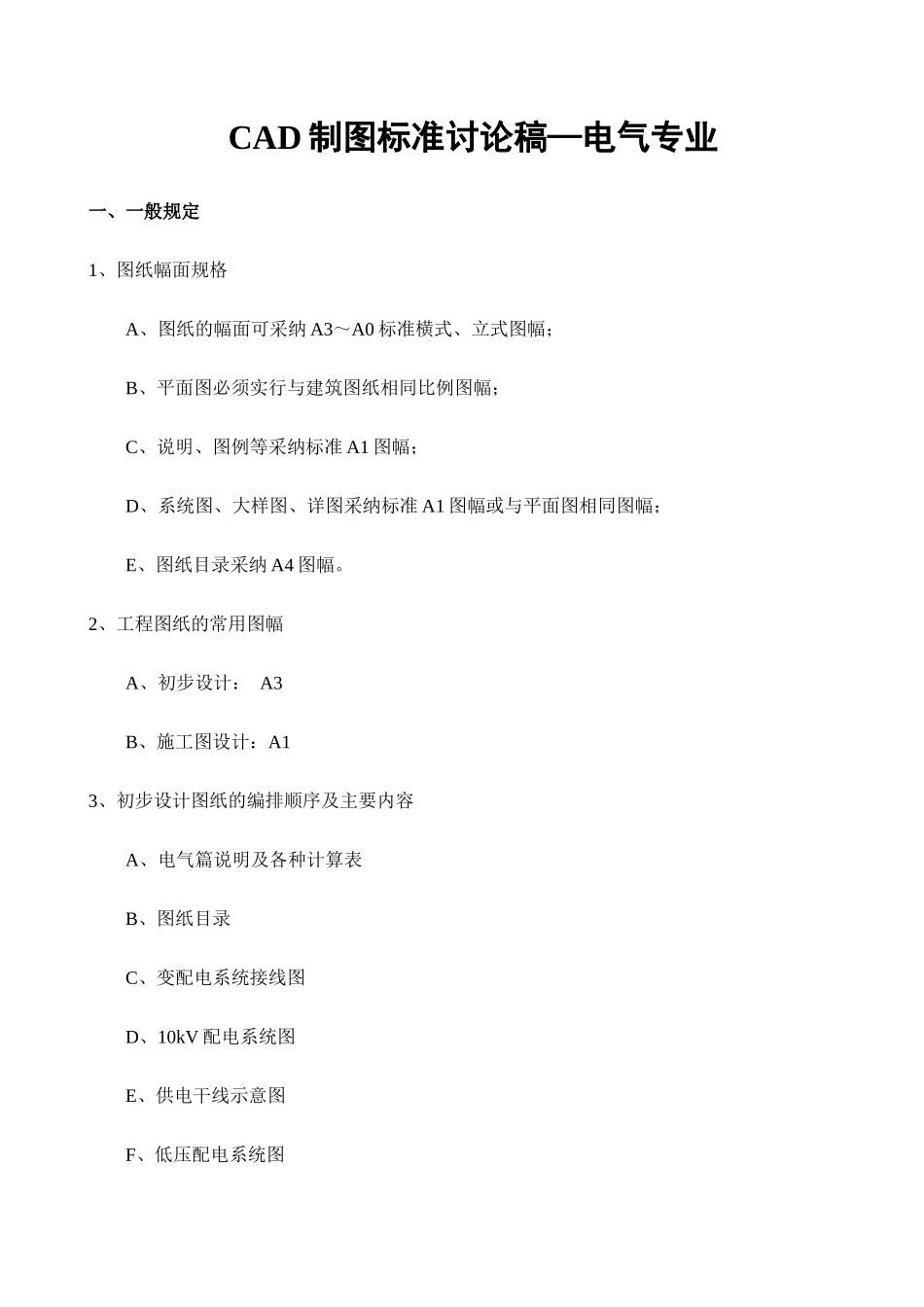

CAD 制图标准讨论稿—电气专业一、一般规定1、图纸幅面规格A、图纸的幅面可采纳 A3～A0 标准横式、立式图幅；B、平面图必须实行与建筑图纸相同比例图幅；C、说明、图例等采纳标准 A1 图幅；D、系统图、大样图、详图采纳标准 A1 图幅或与平面图相同图幅；E、图纸目录采纳 A4 图幅。2、工程图纸的常用图幅A、初步设计： A3B、施工图设计：A13、初步设计图纸的编排顺序及主要内容A、电气篇说明及各种计算表B、图纸目录C、变配电系统接线图D、10kV 配电系统图E、供电干线示意图F、低压配电系统图G、空调辅机配电系统图H、水专业主要设备系统图I、变配电房电气布置平面图J、空调机房控制室电气布置平面图K、水泵房电气布置平面图L、主要设备层电气干线平面图M、典型平面电气平面及系统图N、天面防雷平面图O、接地平面图P、火灾自动报警系统图Q、火灾自动报警平面图R、弱电系统示意图S、各弱电系统平面图（在不影响效果的前提下可根据实际情况做多弱电系统平面图）4、施工图设计图纸的编排顺序及主要内容：根据项目实际要求分为四册①变配电分册；②动力照明分册；③火灾自动报警分册；④弱电分册。① 变配电分册（主要供甲方报送当地供电主管部门）图纸目录变配电说明及主要设备表电气布置总平面图变配电系统接线图10kV 配电系统图供电干线示意图低压配电系统图变配电房电气布置平面图变配电系统监控系统示意图② 动力照明分册（主要施工用图纸，编排顺序基本从下往上，先动力再照明后系统，大型建筑有关详图、控制原理图等辅助性图纸则按地下室、裙楼、塔楼三部分跟着上述图纸编排）图纸目录电气设计总说明图例供电干线示意图基础接地平面图地下室预留预埋平面图地下室动力平面图地下室照明平面图地下室接地平面图地下室电气系统图地下室详图首层动力平面图首层照明平面图首层接地平面图首层电气系统图……………………标准层动力平面图标准层照明平面图标准层电气系统图……………………天面防雷平面图控制原理图典型房间或平面电气布置及系统图电气管井布置及预留孔详图③ 火灾自动报警分册（主要供甲方报送消防主管部门及施工用）图纸目录火灾自动报警系统设计总说明（含图例及设备表）火灾自动报警系统图各层火灾自动报警平面图④ 弱电分册（主要为施工用途）图纸目录弱电系统设计总说明（含图例及设备表）各弱电系统图各弱电系统各层平面图5、图纸的签署规定① 签字栏：根据公司规定签字。② 建设单位、工程名称、工程名称、电...
