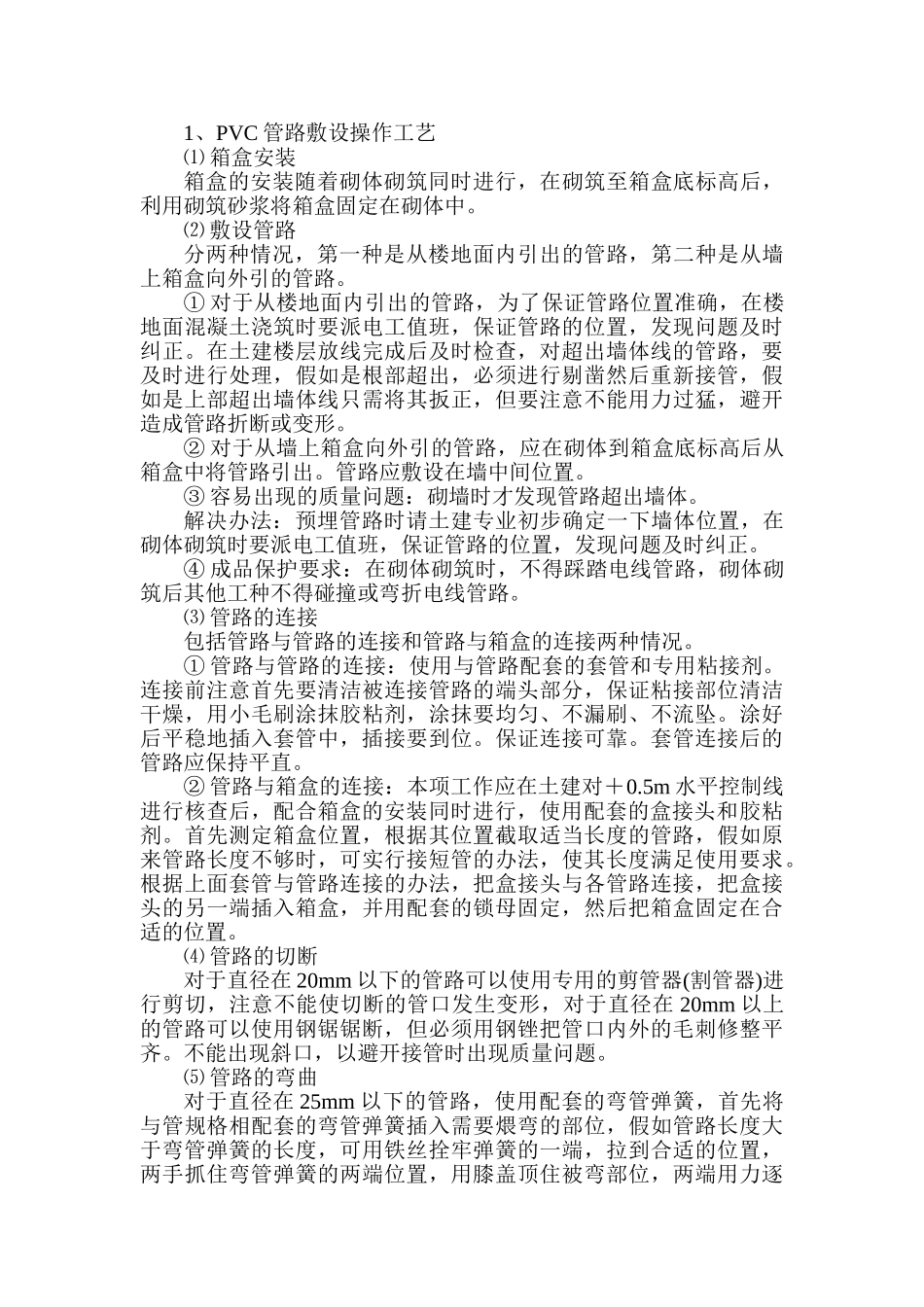

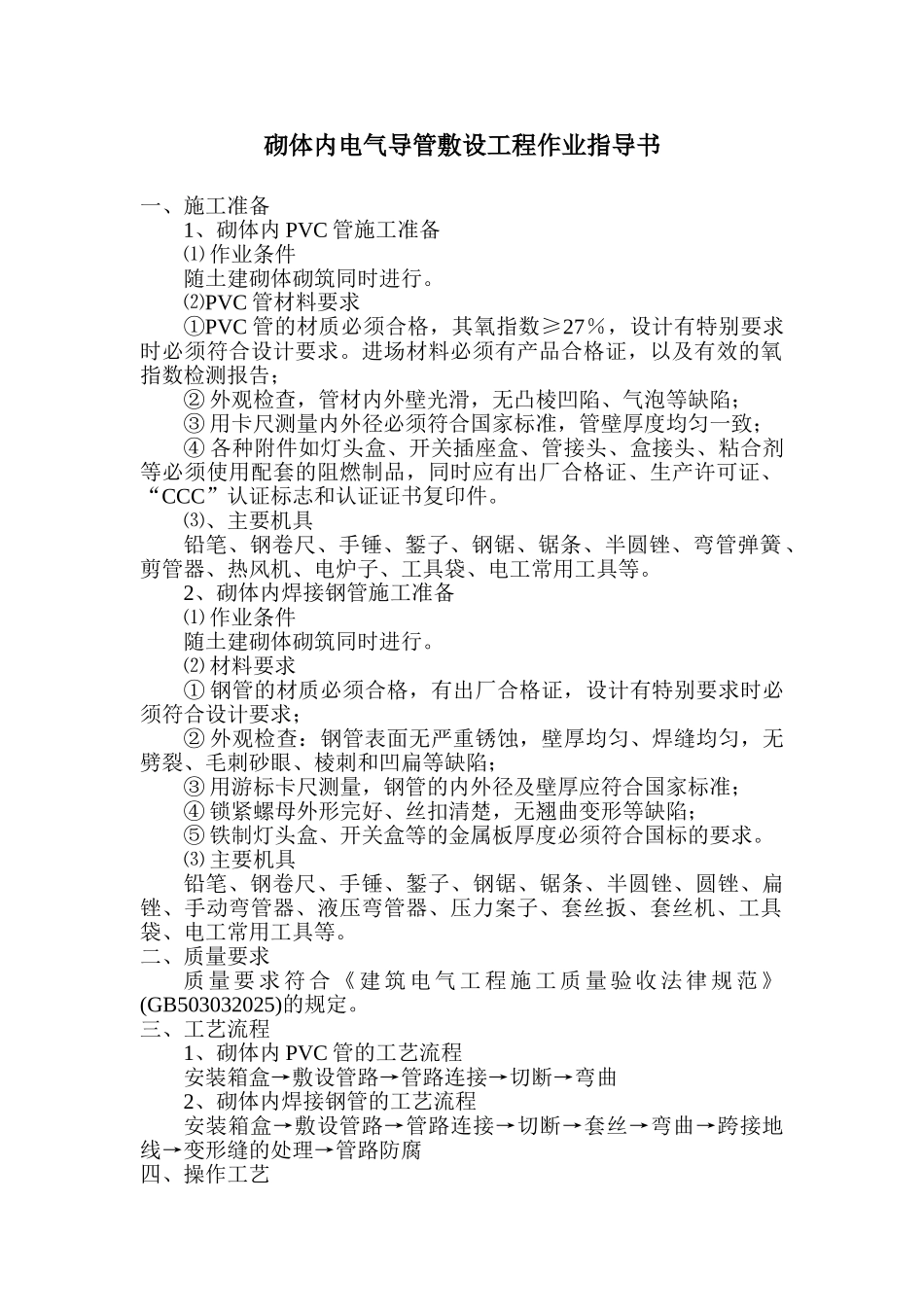

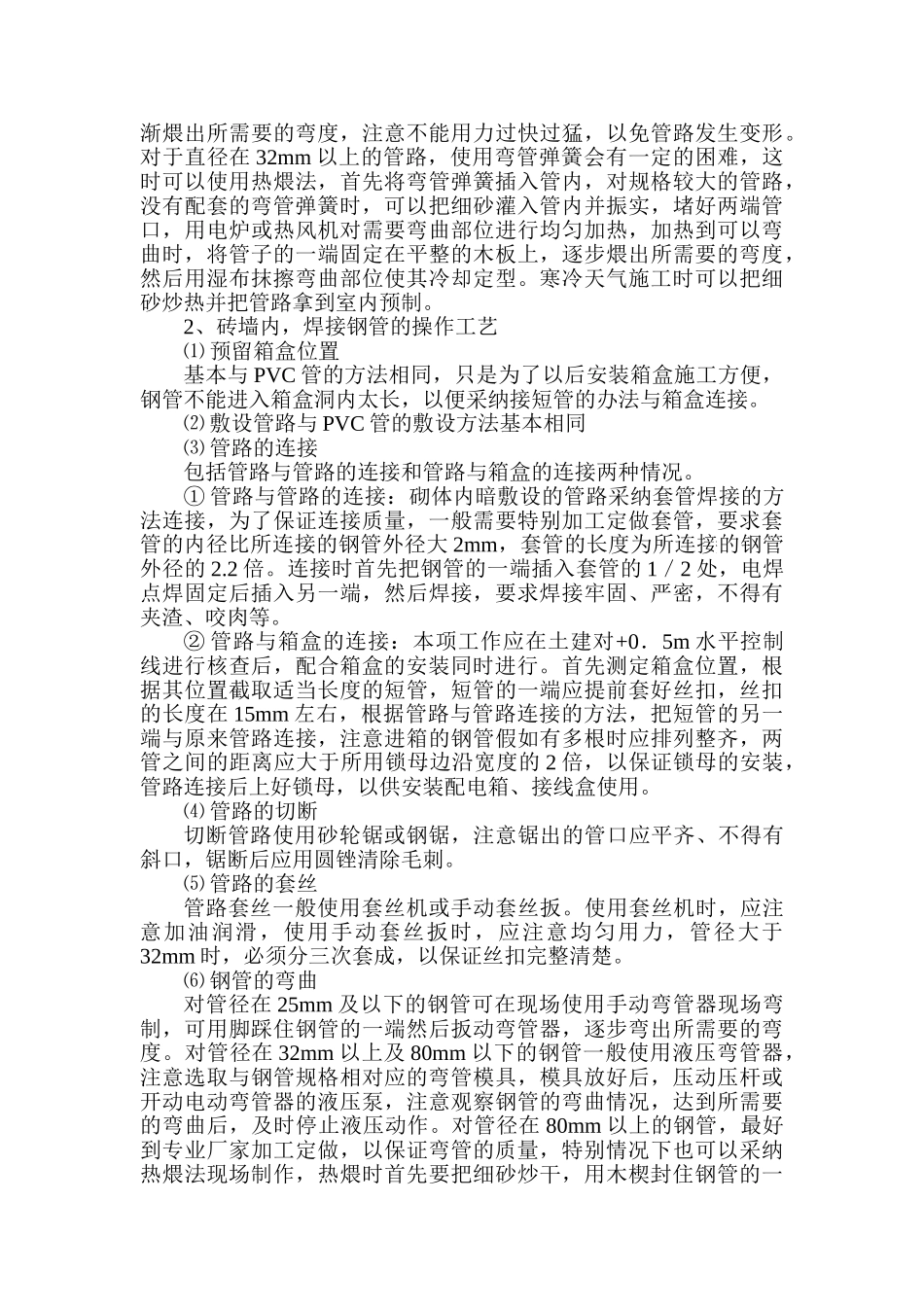

砌体内电气导管敷设工程作业指导书一、施工准备1、砌体内 PVC 管施工准备⑴ 作业条件随土建砌体砌筑同时进行。⑵PVC 管材料要求①PVC 管的材质必须合格，其氧指数≥27％，设计有特别要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告；② 外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷；③ 用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致；④ 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件。⑶、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。2、砌体内焊接钢管施工准备⑴ 作业条件随土建砌体砌筑同时进行。⑵ 材料要求① 钢管的材质必须合格，有出厂合格证，设计有特别要求时必须符合设计要求；② 外观检查：钢管表面无严重锈蚀，壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；③ 用游标卡尺测量，钢管的内外径及壁厚应符合国家标准；④ 锁紧螺母外形完好、丝扣清楚，无翘曲变形等缺陷；⑤ 铁制灯头盒、开关盒等的金属板厚度必须符合国标的要求。⑶ 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求质 量 要 求 符 合 《 建 筑 电 气 工 程 施 工 质 量 验 收 法 律 规 范 》(GB503032025)的规定。三、工艺流程1、砌体内 PVC 管的工艺流程安装箱盒→敷设管路→管路连接→切断→弯曲2、砌体内焊接钢管的工艺流程安装箱盒→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺1、PVC 管路敷设操作工艺⑴ 箱盒安装箱盒的安装随着砌体砌筑同时进行，在砌筑至箱盒底标高后，利用砌筑砂浆将箱盒固定在砌体中。⑵ 敷设管路分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。① 对于从楼地面内引出的管路，为了保证管路位置准确，在楼地面混凝土浇筑时要派电工值班，保证管路的位置，发现问题及时纠正。在土建楼层放线完成后及时检查，对超出墙体线的管路，要及时进行处理，假如是根部超出，必须进行剔凿然后重新接管，假如是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避开造成管路折断...
