电气施工技术交底

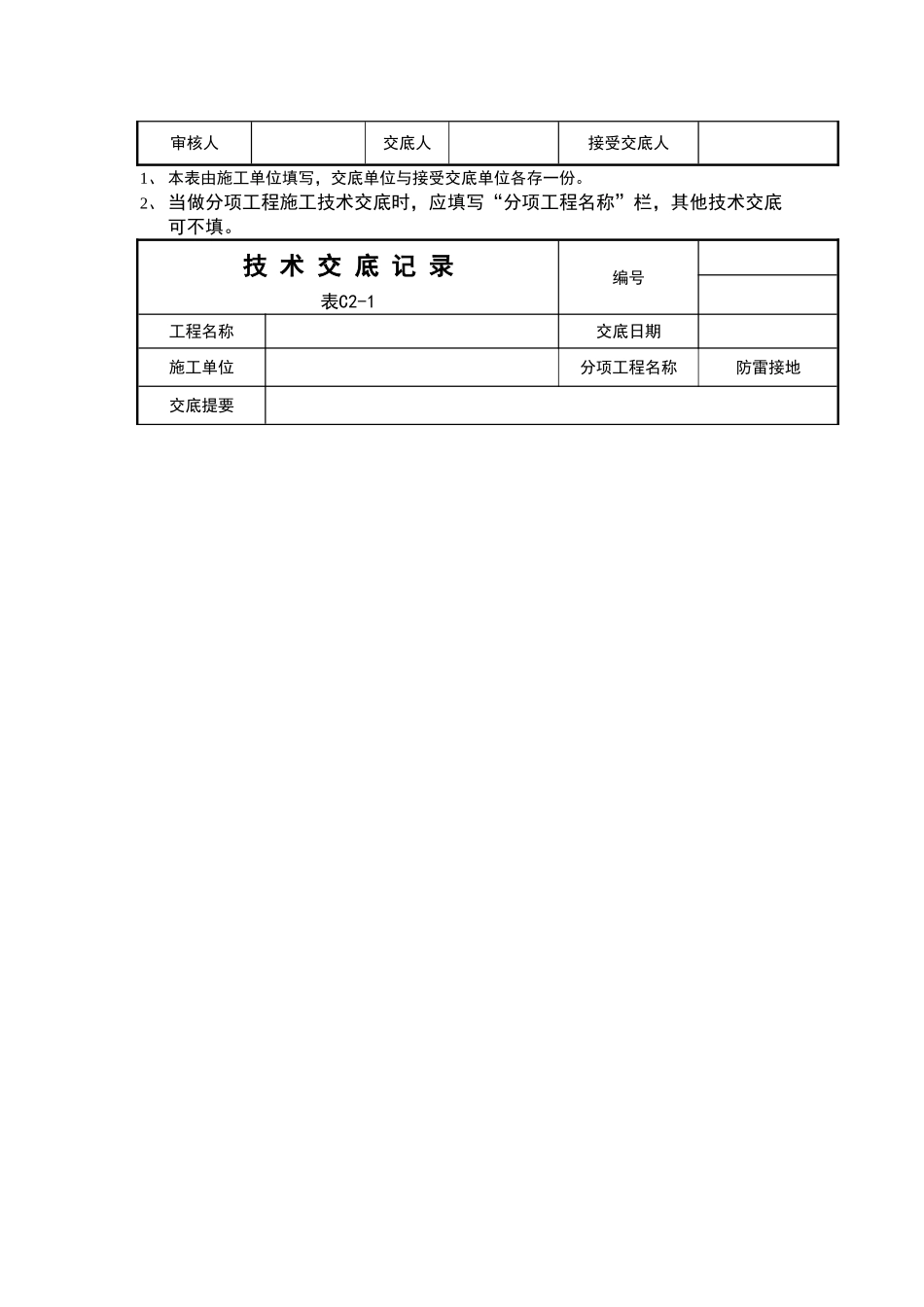

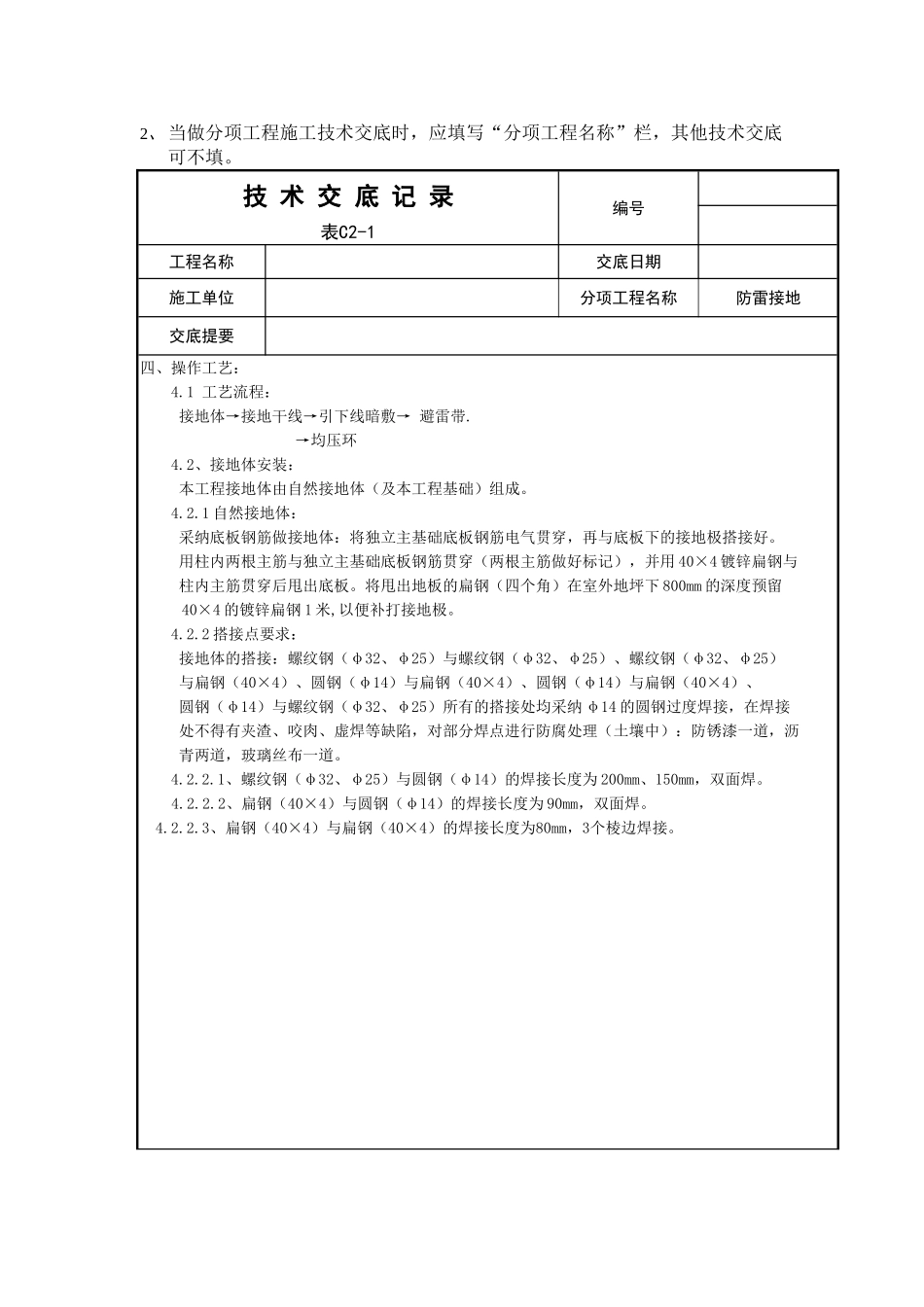

技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称防雷接地交底提要 一、材料要求：1. 镀锌扁钢(40×4mm)、镀锌圆钢（φ12）、接地极，所镀锌均为热镀锌。2. 电焊条、氧气、乙炔、沥青油等。 3.所有材料均合格，并有相应的检测报告和合格证。 二、 主要机具： 工具：手锤、钢据、锯条、压力案子、电焊机、气焊工具等。 三、作业条件：3.1、接地体作业条件：（1）、按设计位置清理好场地。（2）、场地平整度达到垫层浇筑要求。3.2、接地干线作业条件：（本工程只限于地下一层配电室内）（1）、支架安装完毕。（2）、保护管已预埋。 （3）、土建抹灰完毕。 （4）、各种支架、圆钢、扁钢、已经运到现场。3.3、防雷引下线暗敷设作业条件： （1）、利用主筋（≥φ16 钢筋）做引下线，钢筋绑扎完毕。3.4、均压环安装作业条件： （1）、土建楼层暗梁钢筋正在绑扎时，配合作此项工作。3.5、避雷带与避雷网安装作业条件： （1）、接地体与引下线必须做完。 （2）、支架安装完毕（拉拔试验做完，并合格）。(3)、具备调直场地和垂直运输条件。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称防雷接地交底提要四、操作工艺： 4.1 工艺流程： 接地体→接地干线→引下线暗敷→ 避雷带.→均压环4.2、接地体安装： 本工程接地体由自然接地体（及本工程基础）组成。 4.2.1 自然接地体： 采纳底板钢筋做接地体：将独立主基础底板钢筋电气贯穿，再与底板下的接地极搭接好。 用柱内两根主筋与独立主基础底板钢筋贯穿（两根主筋做好标记），并用 40×4 镀锌扁钢与 柱内主筋贯穿后甩出底板。将甩出地板的扁钢（四个角）在室外地坪下 800mm 的深度预留40×4 的镀锌扁钢 1 米,以便补打接地极。4.2.2 搭接点要求： 接地体的搭接：螺纹钢（φ32、φ25）与螺纹钢（φ32、φ25）、螺纹钢（φ32、φ25） 与扁钢（40×4）、圆钢（φ14）与扁钢（40×4）、圆钢（φ14）与扁钢（40×4）、 圆钢（φ14）与螺纹钢（φ32、φ25）所有的搭接处均采纳 φ14 的圆钢过度焊接，在焊接 处不得有夹渣、咬肉、虚焊等缺陷，对部分焊点进行防腐处理（土壤中）：防锈漆一道，沥 青两道，玻璃丝布一道。 4.2.2.1、螺纹钢（φ32、φ25）与...
