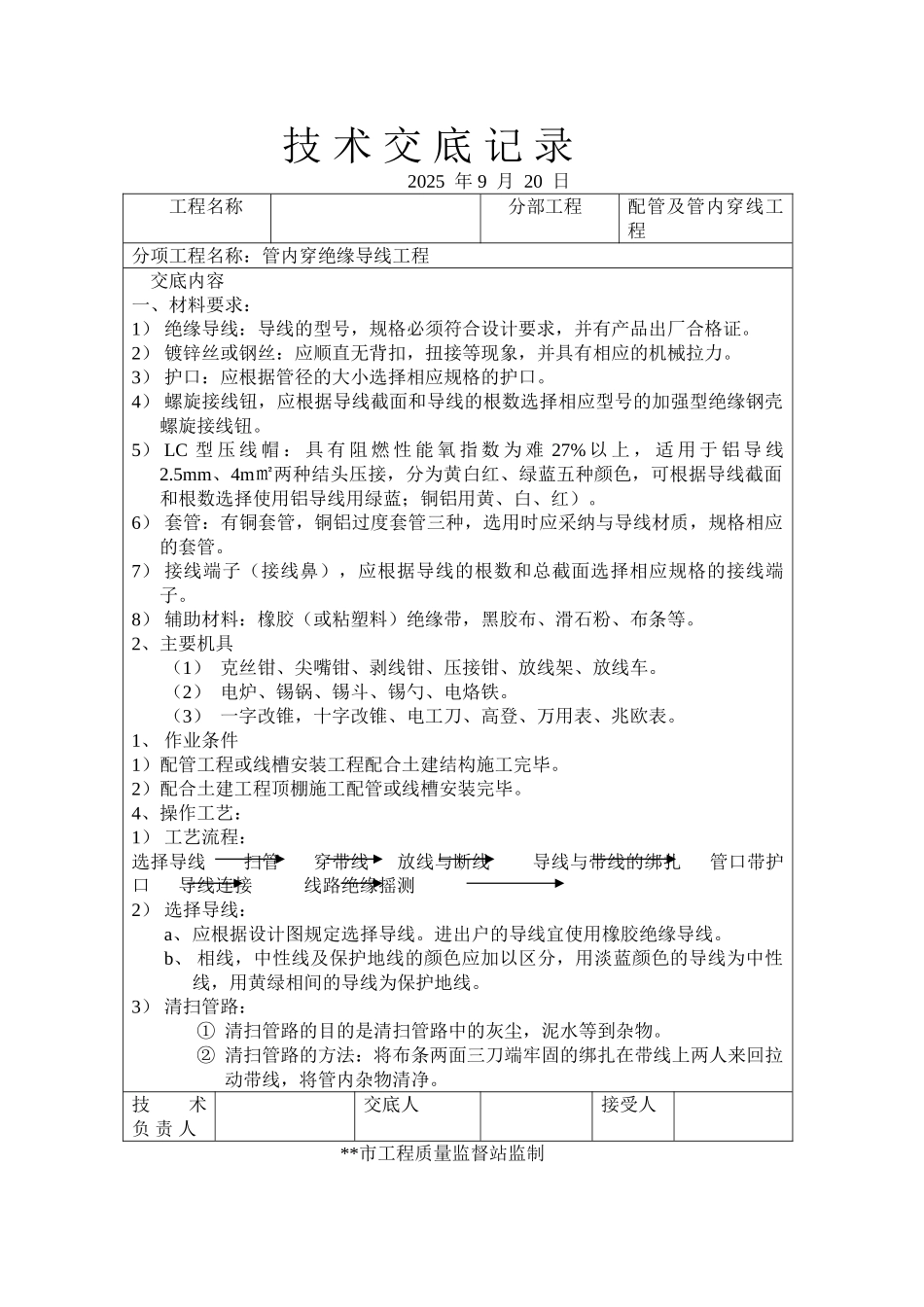

技 术 交 底 记 录 2025 年 9 月 20 日工程名称分部工程配管及管内穿线工程分项工程名称：管内穿绝缘导线工程交底内容一、材料要求：1） 绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证
2） 镀锌丝或钢丝：应顺直无背扣，扭接等现象，并具有相应的机械拉力
3） 护口：应根据管径的大小选择相应规格的护口
4） 螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮
5） LC 型 压 线 帽 ： 具 有 阻 燃 性 能 氧 指 数 为 难 27% 以 上 ， 适 用 于 铝 导 线2
5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色，可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）
6） 套管：有铜套管，铜铝过度套管三种，选用时应采纳与导线材质，规格相应的套管
7） 接线端子（接线鼻），应根据导线的根数和总截面选择相应规格的接线端子
8） 辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等
2、主要机具（1） 克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车
（2） 电炉、锡锅、锡斗、锡勺、电烙铁
（3） 一字改锥，十字改锥、电工刀、高登、万用表、兆欧表
1、 作业条件1）配管工程或线槽安装工程配合土建结构施工完毕
2）配合土建工程顶棚施工配管或线槽安装完毕
4、操作工艺：1） 工艺流程：选择导线 扫管 穿带线 放线与断线 导线与带线的绑扎 管口带护口 导线连接 线路绝缘摇测2） 选择导线：a、应根据设计图规定选择导线
进出户的导线宜使用橡胶绝缘导线
b、 相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间的导线为保护地线
3） 清扫管路：① 清扫管路的目的是清扫管路中的灰尘，泥水等到杂物
② 清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净
