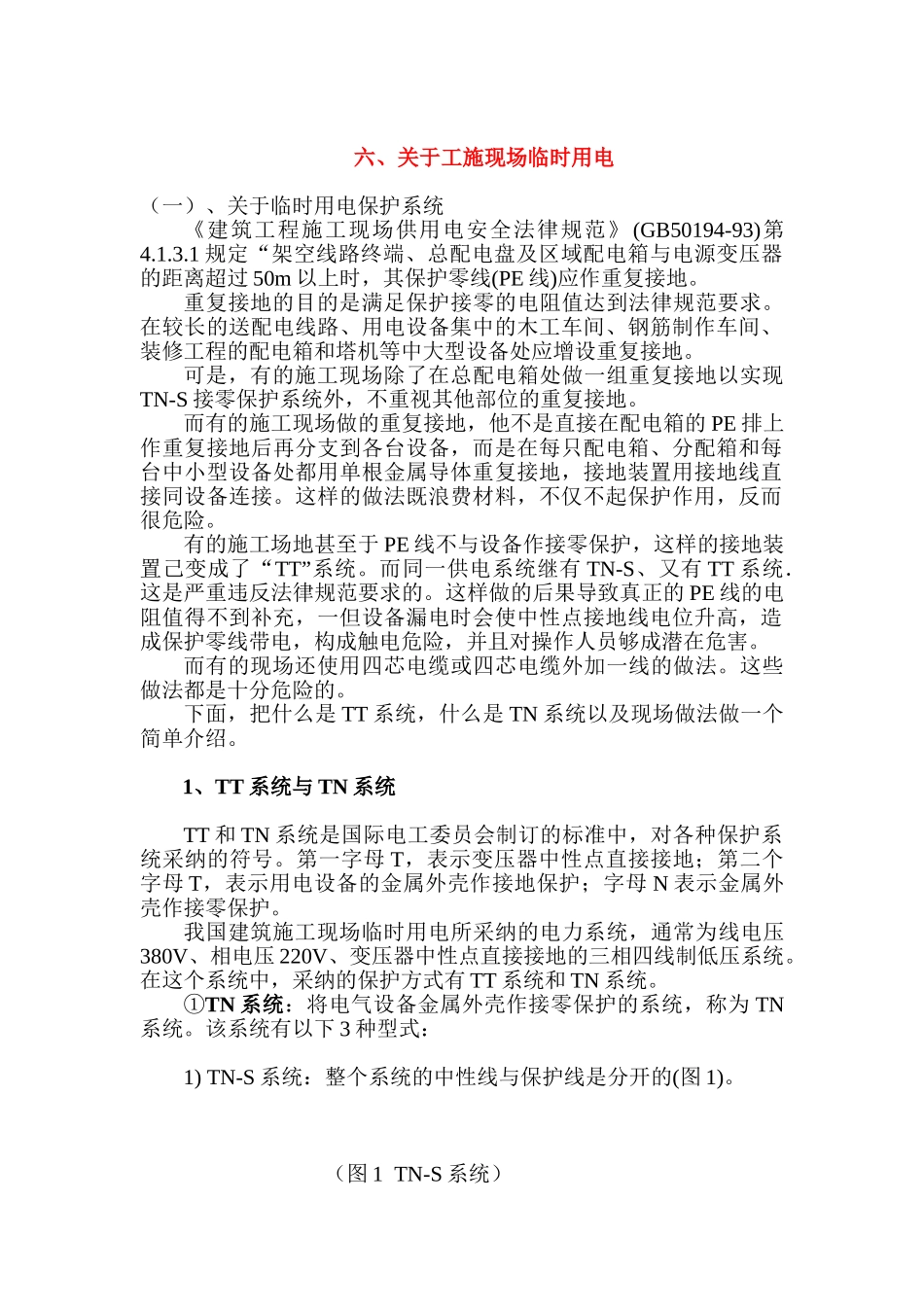

六、关于工施现场临时用电（一）、关于临时用电保护系统《建筑工程施工现场供用电安全法律规范》 (GB50194-93)第4.1.3.1 规定“架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过 50m 以上时，其保护零线(PE 线)应作重复接地。重复接地的目的是满足保护接零的电阻值达到法律规范要求。在较长的送配电线路、用电设备集中的木工车间、钢筋制作车间、装修工程的配电箱和塔机等中大型设备处应增设重复接地。可是，有的施工现场除了在总配电箱处做一组重复接地以实现TN-S 接零保护系统外，不重视其他部位的重复接地。而有的施工现场做的重复接地，他不是直接在配电箱的 PE 排上作重复接地后再分支到各台设备，而是在每只配电箱、分配箱和每台中小型设备处都用单根金属导体重复接地，接地装置用接地线直接同设备连接。这样的做法既浪费材料，不仅不起保护作用，反而很危险。 有的施工场地甚至于 PE 线不与设备作接零保护，这样的接地装置己变成了“TT”系统。而同一供电系统继有 TN-S、又有 TT 系统．这是严重违反法律规范要求的。这样做的后果导致真正的 PE 线的电阻值得不到补充，一但设备漏电时会使中性点接地线电位升高，造成保护零线带电，构成触电危险，并且对操作人员够成潜在危害。而有的现场还使用四芯电缆或四芯电缆外加一线的做法。这些做法都是十分危险的。下面，把什么是 TT 系统，什么是 TN 系统以及现场做法做一个简单介绍。1、TT 系统与 TN 系统TT 和 TN 系统是国际电工委员会制订的标准中，对各种保护系统采纳的符号。第一字母 T，表示变压器中性点直接接地；第二个字母 T，表示用电设备的金属外壳作接地保护；字母 N 表示金属外壳作接零保护。我国建筑施工现场临时用电所采纳的电力系统，通常为线电压380V、相电压 220V、变压器中性点直接接地的三相四线制低压系统。在这个系统中，采纳的保护方式有 TT 系统和 TN 系统。 ①TN 系统：将电气设备金属外壳作接零保护的系统，称为 TN系统。该系统有以下 3 种型式：1) TN-S 系统：整个系统的中性线与保护线是分开的(图 1)。 （图 1 TN-S 系统）2) TN-C-S 系统：部分中性线与保护线是合一的(图 2)。（图 2 TN-C-S 系统） 3) TN-C 系统：整个系统的中性线与保护线是合一的(图 3)。（图 3 TN-C 系统） ②TT 系统： (图 4)。将电气设备金属外壳作接地保护的系统，称为 TT 系统：（图 4 TT 系统）2、TT 系统与...
