电气箱一次到位施工方案

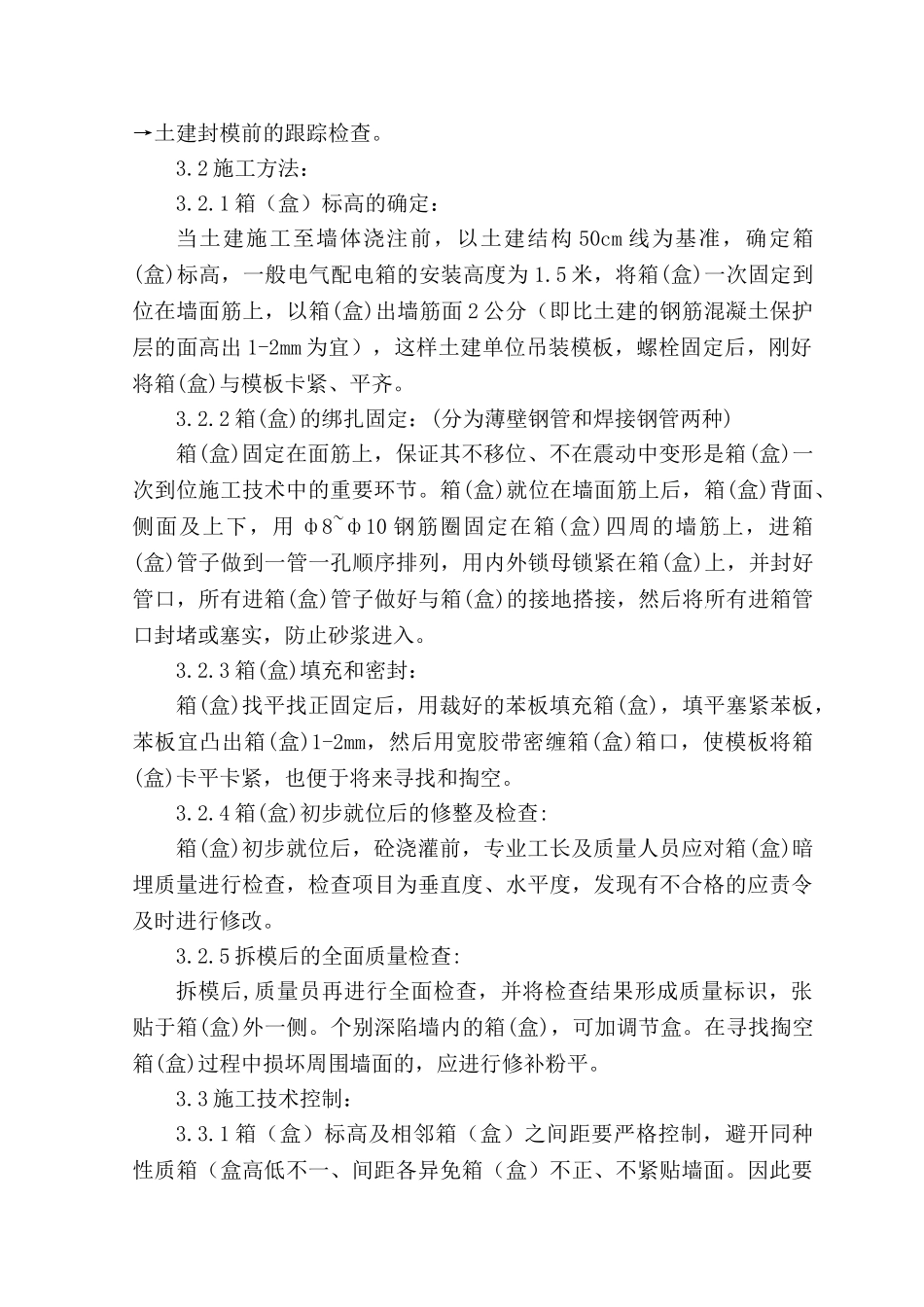

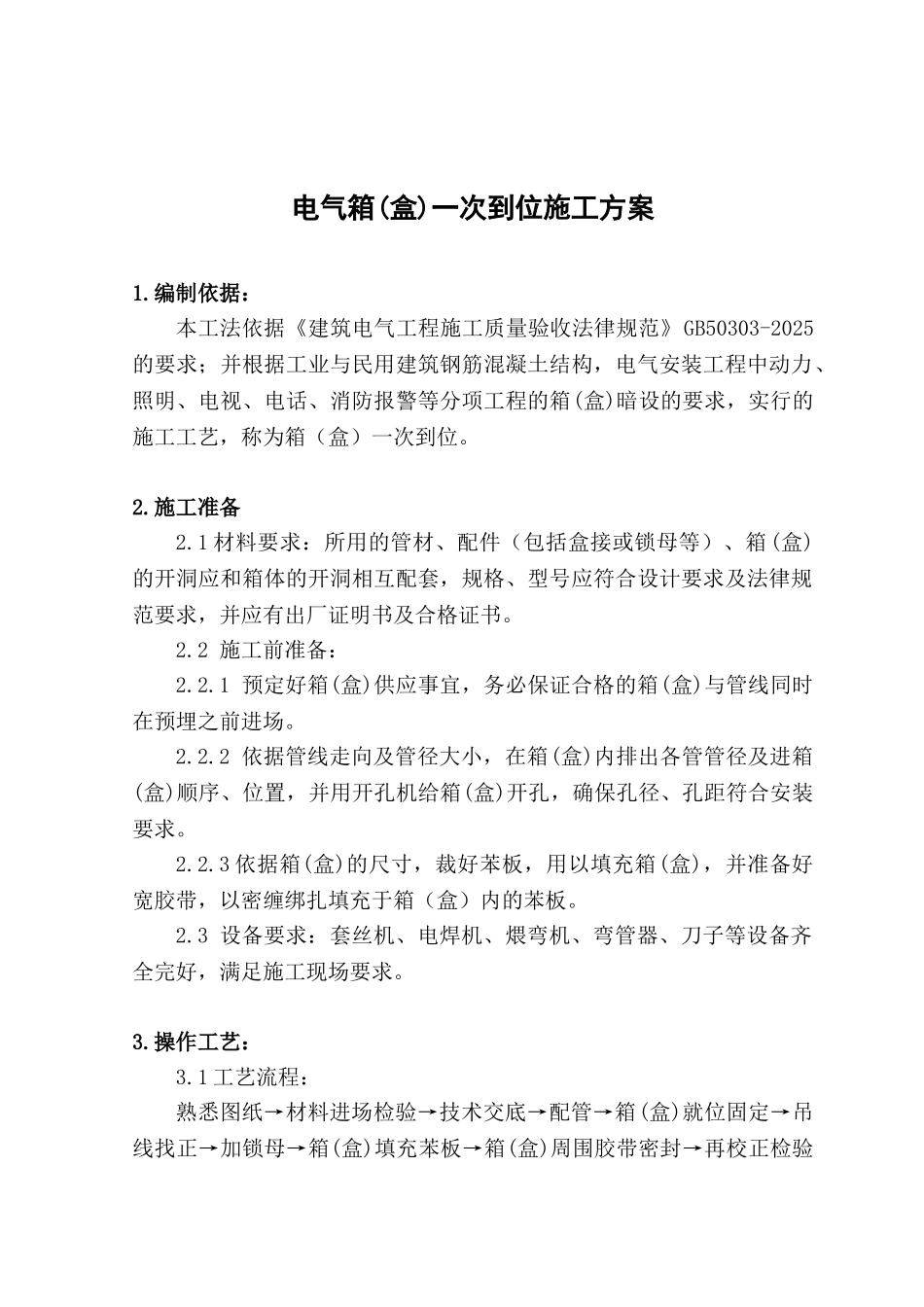

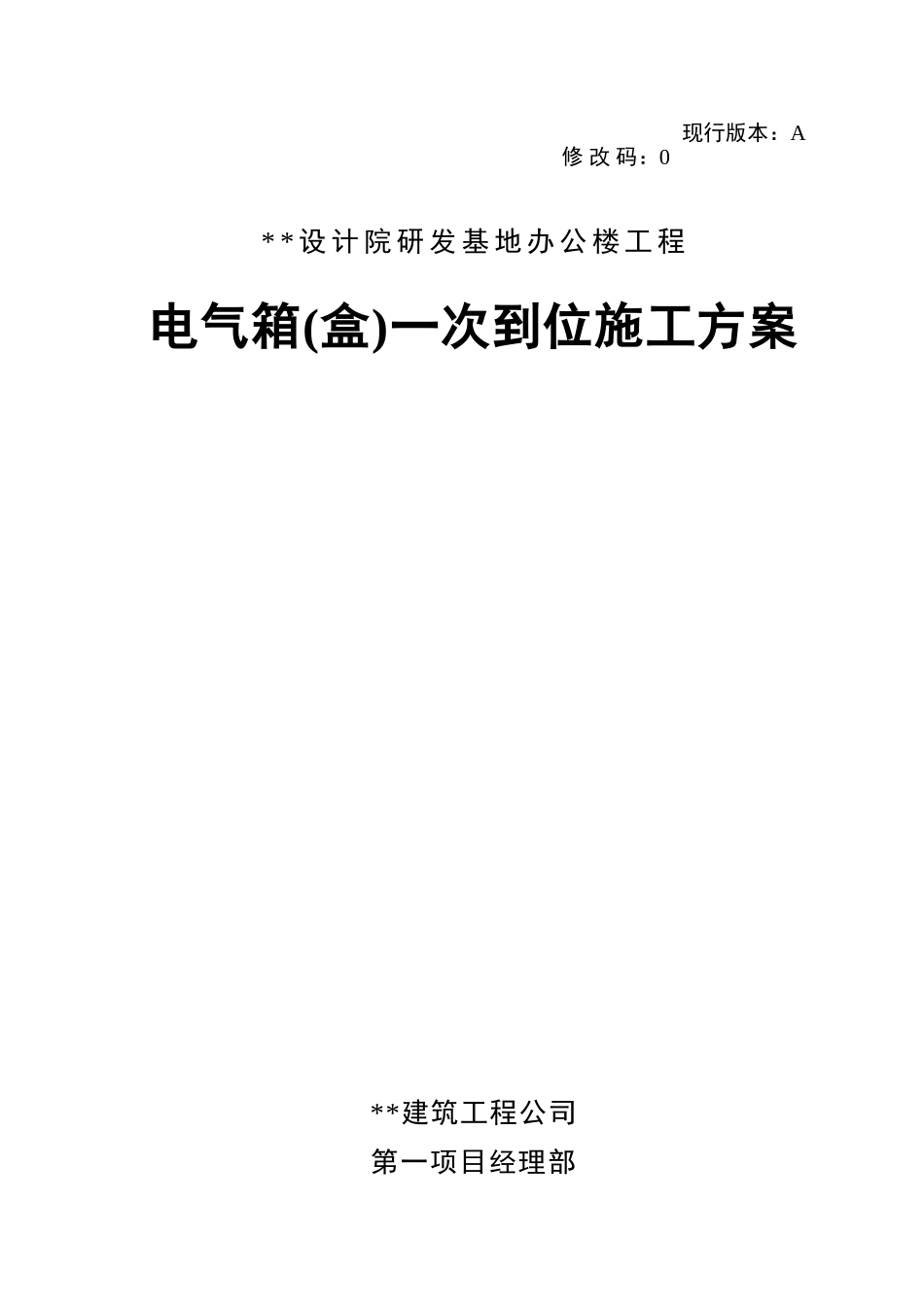

现行版本：A 修 改 码：0* * 设 计 院 研 发 基 地 办 公 楼 工 程电气箱(盒)一次到位施工方案**建筑工程公司第一项目经理部电气箱(盒)一次到位施工方案1.编制依据：本工法依据《建筑电气工程施工质量验收法律规范》GB50303-2025的要求；并根据工业与民用建筑钢筋混凝土结构，电气安装工程中动力、照明、电视、电话、消防报警等分项工程的箱(盒)暗设的要求，实行的施工工艺，称为箱（盒）一次到位。2.施工准备2.1 材料要求：所用的管材、配件（包括盒接或锁母等）、箱(盒)的开洞应和箱体的开洞相互配套，规格、型号应符合设计要求及法律规范要求，并应有出厂证明书及合格证书。2.2 施工前准备：2.2.1 预定好箱(盒)供应事宜，务必保证合格的箱(盒)与管线同时在预埋之前进场。2.2.2 依据管线走向及管径大小，在箱(盒)内排出各管管径及进箱(盒)顺序、位置，并用开孔机给箱(盒)开孔，确保孔径、孔距符合安装要求。2.2.3 依据箱(盒)的尺寸，裁好苯板，用以填充箱(盒)，并准备好宽胶带，以密缠绑扎填充于箱（盒）内的苯板。2.3 设备要求：套丝机、电焊机、煨弯机、弯管器、刀子等设备齐全完好，满足施工现场要求。3.操作工艺：3.1 工艺流程：熟悉图纸→材料进场检验→技术交底→配管→箱(盒)就位固定→吊线找正→加锁母→箱(盒)填充苯板→箱(盒)周围胶带密封→再校正检验→土建封模前的跟踪检查。3.2 施工方法：3.2.1 箱（盒）标高的确定：当土建施工至墙体浇注前，以土建结构 50cm 线为基准，确定箱(盒)标高，一般电气配电箱的安装高度为 1.5 米，将箱(盒)一次固定到位在墙面筋上，以箱(盒)出墙筋面 2 公分（即比土建的钢筋混凝土保护层的面高出 1-2mm 为宜），这样土建单位吊装模板，螺栓固定后，刚好将箱(盒)与模板卡紧、平齐。3.2.2 箱(盒)的绑扎固定：(分为薄壁钢管和焊接钢管两种)箱(盒)固定在面筋上，保证其不移位、不在震动中变形是箱(盒)一次到位施工技术中的重要环节。箱(盒)就位在墙面筋上后，箱(盒)背面、侧面及上下，用 ф8~ф10 钢筋圈固定在箱(盒)四周的墙筋上，进箱(盒)管子做到一管一孔顺序排列，用内外锁母锁紧在箱(盒)上，并封好管口，所有进箱(盒)管子做好与箱(盒)的接地搭接，然后将所有进箱管口封堵或塞实，防止砂浆进入。3.2.3 箱(盒)填充和密封：箱(盒)找平找正固定后，用裁好的苯板填充箱(盒)，填平塞紧苯板，苯板宜凸出箱(盒)1-2mm，然后用宽胶带密缠箱(盒)箱口，使模板将箱(盒)卡平卡紧...
