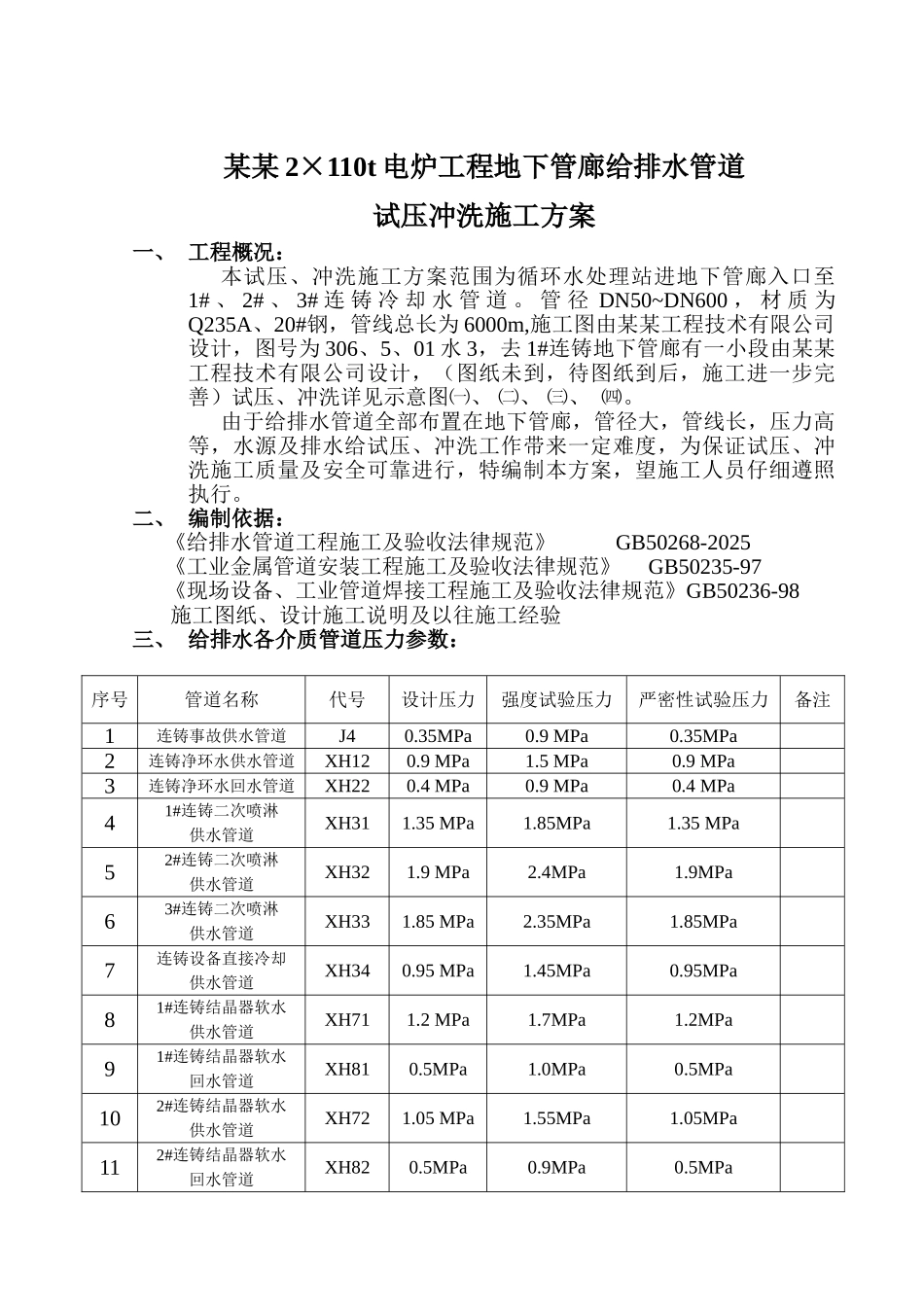

电炉工程地下管廊给排水管道试压冲洗施工方案

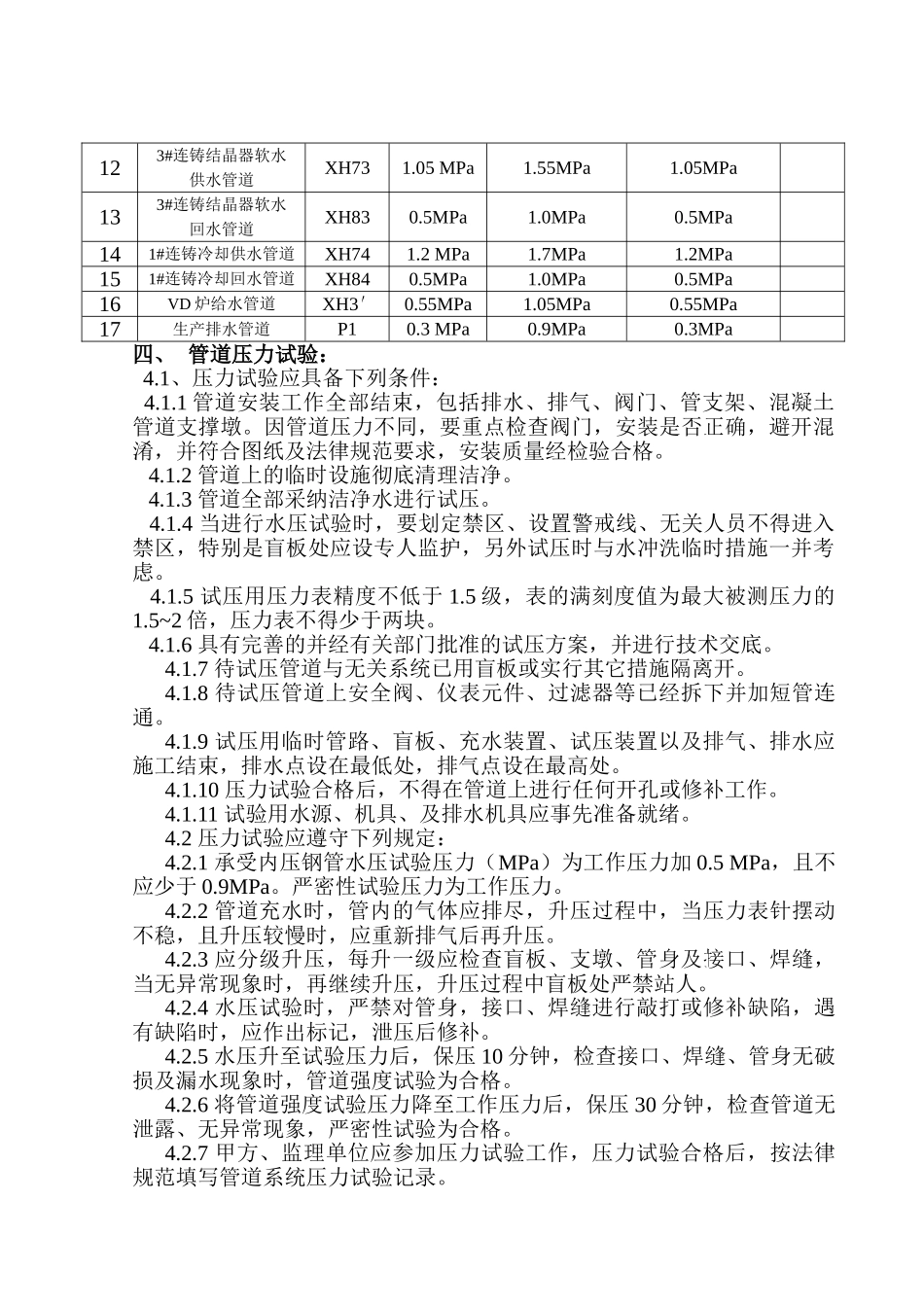

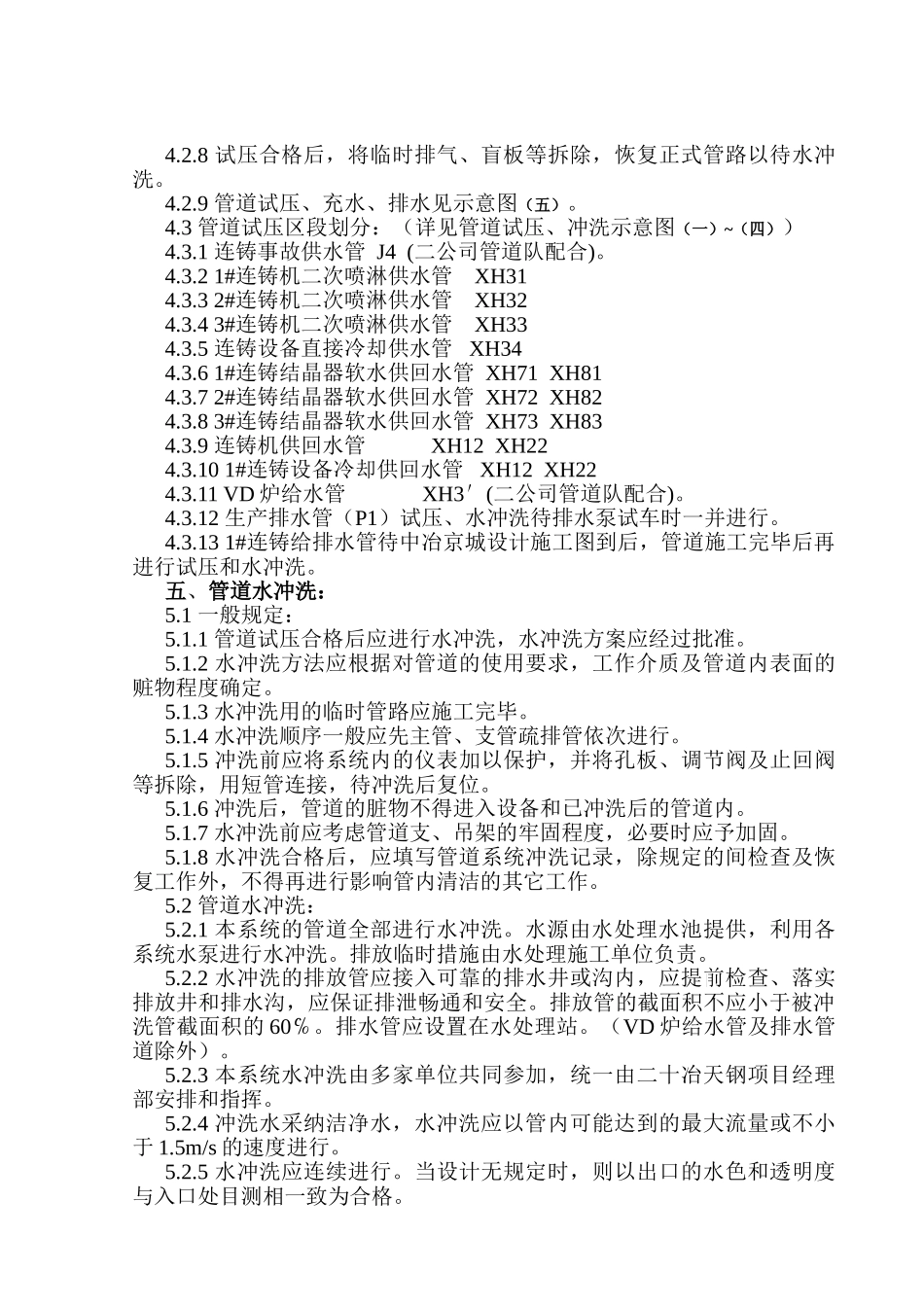

某某 2×110t 电炉工程地下管廊给排水管道试压冲洗施工方案一、 工程概况：本试压、冲洗施工方案范围为循环水处理站进地下管廊入口至1# 、 2# 、 3# 连 铸 冷 却 水 管 道 。 管 径 DN50~DN600 ， 材 质 为Q235A、20#钢，管线总长为 6000m,施工图由某某工程技术有限公司设计，图号为 306、5、01 水 3，去 1#连铸地下管廊有一小段由某某工程技术有限公司设计，（图纸未到，待图纸到后，施工进一步完善）试压、冲洗详见示意图㈠、 ㈡、 ㈢、 ㈣。由于给排水管道全部布置在地下管廊，管径大，管线长，压力高等，水源及排水给试压、冲洗工作带来一定难度，为保证试压、冲洗施工质量及安全可靠进行，特编制本方案，望施工人员仔细遵照执行。二、 编制依据： 《给排水管道工程施工及验收法律规范》 GB50268-2025 《工业金属管道安装工程施工及验收法律规范》 GB50235-97 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98 施工图纸、设计施工说明及以往施工经验三、 给排水各介质管道压力参数：序号管道名称代号设计压力强度试验压力严密性试验压力备注1连铸事故供水管道J40.35MPa0.9 MPa0.35MPa2连铸净环水供水管道XH120.9 MPa1.5 MPa0.9 MPa3连铸净环水回水管道XH220.4 MPa0.9 MPa0.4 MPa41#连铸二次喷淋供水管道XH311.35 MPa1.85MPa1.35 MPa52#连铸二次喷淋供水管道XH321.9 MPa2.4MPa1.9MPa63#连铸二次喷淋供水管道XH331.85 MPa2.35MPa1.85MPa7连铸设备直接冷却供水管道XH340.95 MPa1.45MPa0.95MPa81#连铸结晶器软水供水管道XH711.2 MPa1.7MPa1.2MPa91#连铸结晶器软水回水管道XH810.5MPa1.0MPa0.5MPa102#连铸结晶器软水供水管道XH721.05 MPa1.55MPa1.05MPa112#连铸结晶器软水回水管道XH820.5MPa0.9MPa0.5MPa123#连铸结晶器软水供水管道XH731.05 MPa1.55MPa1.05MPa133#连铸结晶器软水回水管道XH830.5MPa1.0MPa0.5MPa141#连铸冷却供水管道XH741.2 MPa1.7MPa1.2MPa151#连铸冷却回水管道XH840.5MPa1.0MPa0.5MPa16VD 炉给水管道 XH3′0.55MPa1.05MPa0.55MPa17生产排水管道P10.3 MPa0.9MPa0.3MPa四、 管道压力试验： 4.1、压力试验应具备下列条件： 4.1.1 管道安装工作全部结束，包括排水、排气、阀门、管支架、混凝土管道支撑墩。因管道压力不同，要重点检查阀门，安装是否正确，避开混淆，并符合图纸及法律规范要求，安装质量经检验合格。 4.1.2 管道上的临时设施彻底清理洁净...
