电站厂房施工导流方案

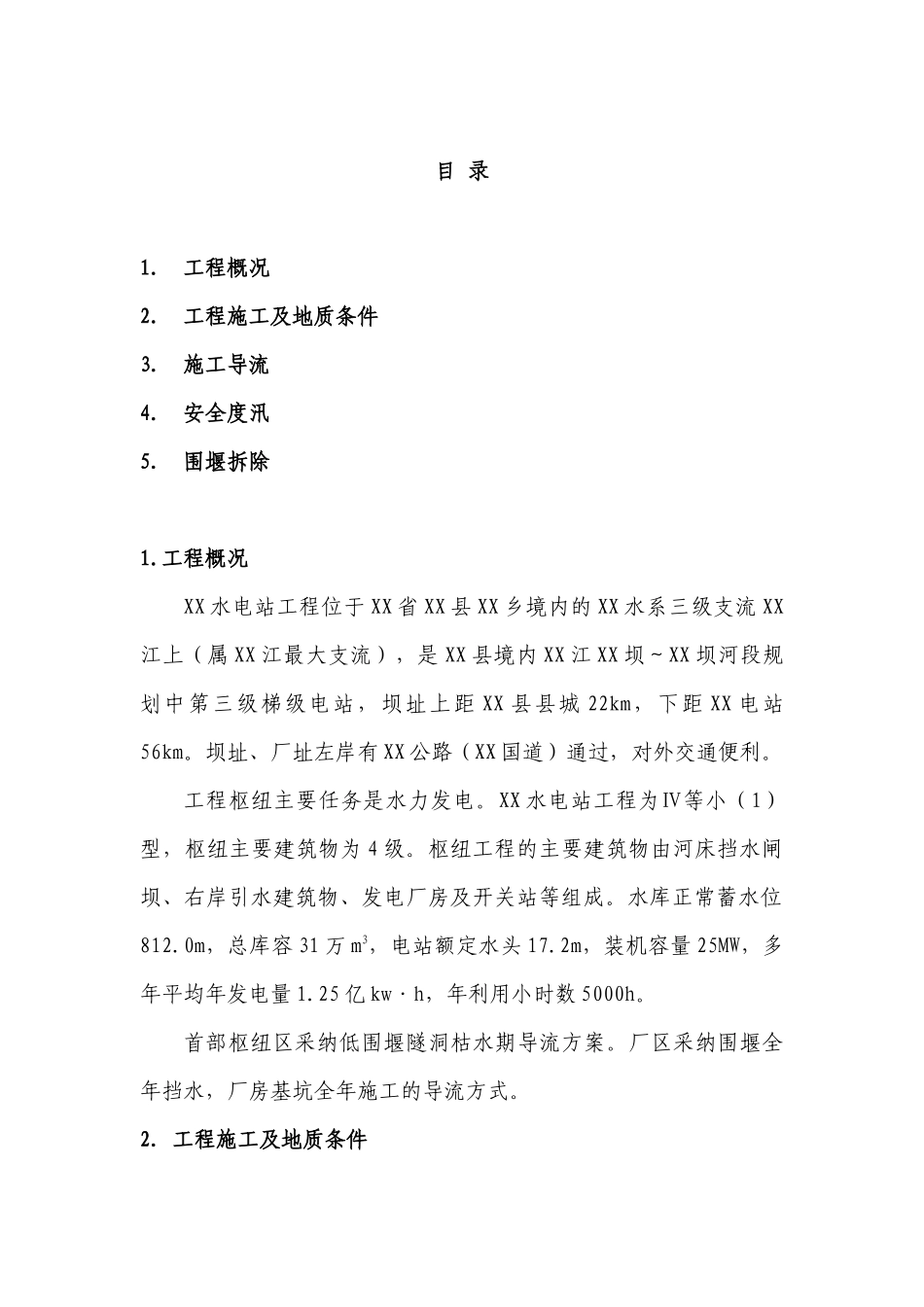

目 录1. 工程概况2. 工程施工及地质条件3. 施工导流4. 安全度汛5. 围堰拆除1.工程概况XX 水电站工程位于 XX 省 XX 县 XX 乡境内的 XX 水系三级支流 XX江上（属 XX 江最大支流），是 XX 县境内 XX 江 XX 坝～XX 坝河段规划中第三级梯级电站，坝址上距 XX 县县城 22km，下距 XX 电站56km。坝址、厂址左岸有 XX 公路（XX 国道）通过，对外交通便利。工程枢纽主要任务是水力发电。XX 水电站工程为Ⅳ等小（1）型，枢纽主要建筑物为 4 级。枢纽工程的主要建筑物由河床挡水闸坝、右岸引水建筑物、发电厂房及开关站等组成。水库正常蓄水位812.0m，总库容 31 万 m3，电站额定水头 17.2m，装机容量 25MW，多年平均年发电量 1.25 亿 kw·h，年利用小时数 5000h。首部枢纽区采纳低围堰隧洞枯水期导流方案。厂区采纳围堰全年挡水，厂房基坑全年施工的导流方式。2. 工程施工及地质条件2.1 水文气象XX 水电站坝址控制流域面积 8044km2，多年平均流量 105m3/s，多年平均年径流量 33.11 亿 m3。XX 江洪水主要是暴雨产生。一般一年可发生多次洪水，一次洪水过程 1～3 天。洪水过程以单峰型为主。XX 江汛期为 5～10 月，其中，主汛期为 6～9 月。主汛期来水量占全年来水量的 50.3%。表 2-1 坝址设计洪水成果表 流量：m3/s 均值CvCs/Cv频率 P（%）0.21/30.51210/3510206050.62427502520234020401750153013601080800表 2-2 坝址分期洪水成果表 流量：m3/s 可研阶段（采纳）时段（月）频率 P（%）5102012～397.892.185.5427123419653713292846～9136010808001048440632511178161142工程区多年平均气温 14.8℃，极端最高气温 38.1℃，极端最低气温－7.4℃；多年平均风速 2.4m/s，多年最大风速 16m/s，多年平均相对湿度 62%，多年平均降水量 451.6mm。2.2 工程地质XX 江以 NE65°方向经风火崖山咀后转向 SE142°流经坝址区。河道顺直，水流湍急。河谷两岸边坡不对称，右岸总体边坡坡度40°，左岸基岩不完整，沿岸边发育河流Ⅱ级阶地，河谷较狭窄。首部枢纽上游围堰工程地质条件：上游围堰位于坝轴线上游 62m 处，该部位河流偏向右岸，左岸为较宽阔的弯状河漫滩，被改造为耕地，古河槽偏左岸，右岸为河漫滩尾部。当河水位 803.5m 时河面宽 22m,两岸河漫滩地表工程 804～807.5m 在正常蓄水位 812m 时，河谷宽 163.4m。河床及其漫滩相冲积砂卵砾石层厚度 43～51m，仍可分为三层...
