电站机电安装工程施工管理报告

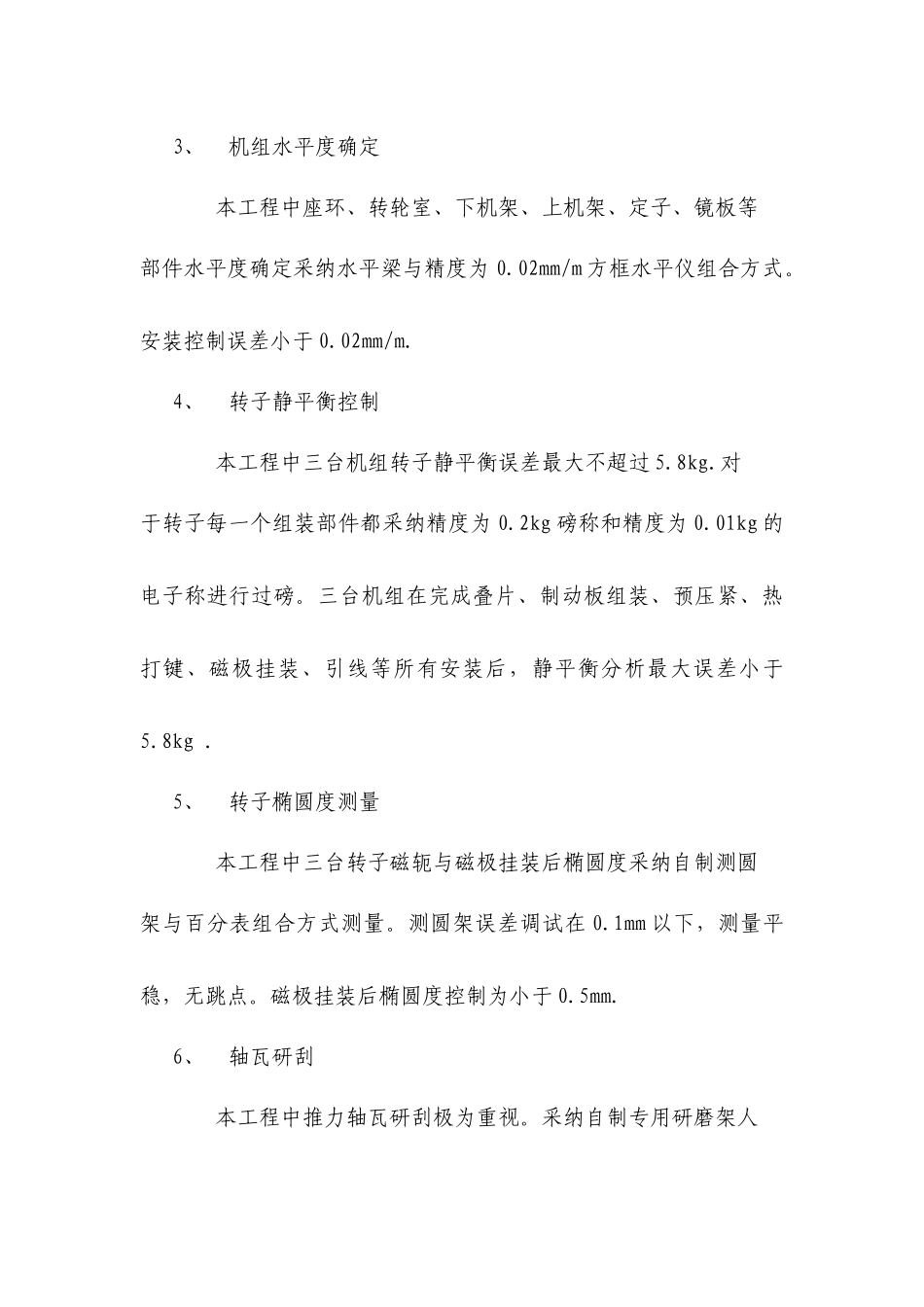

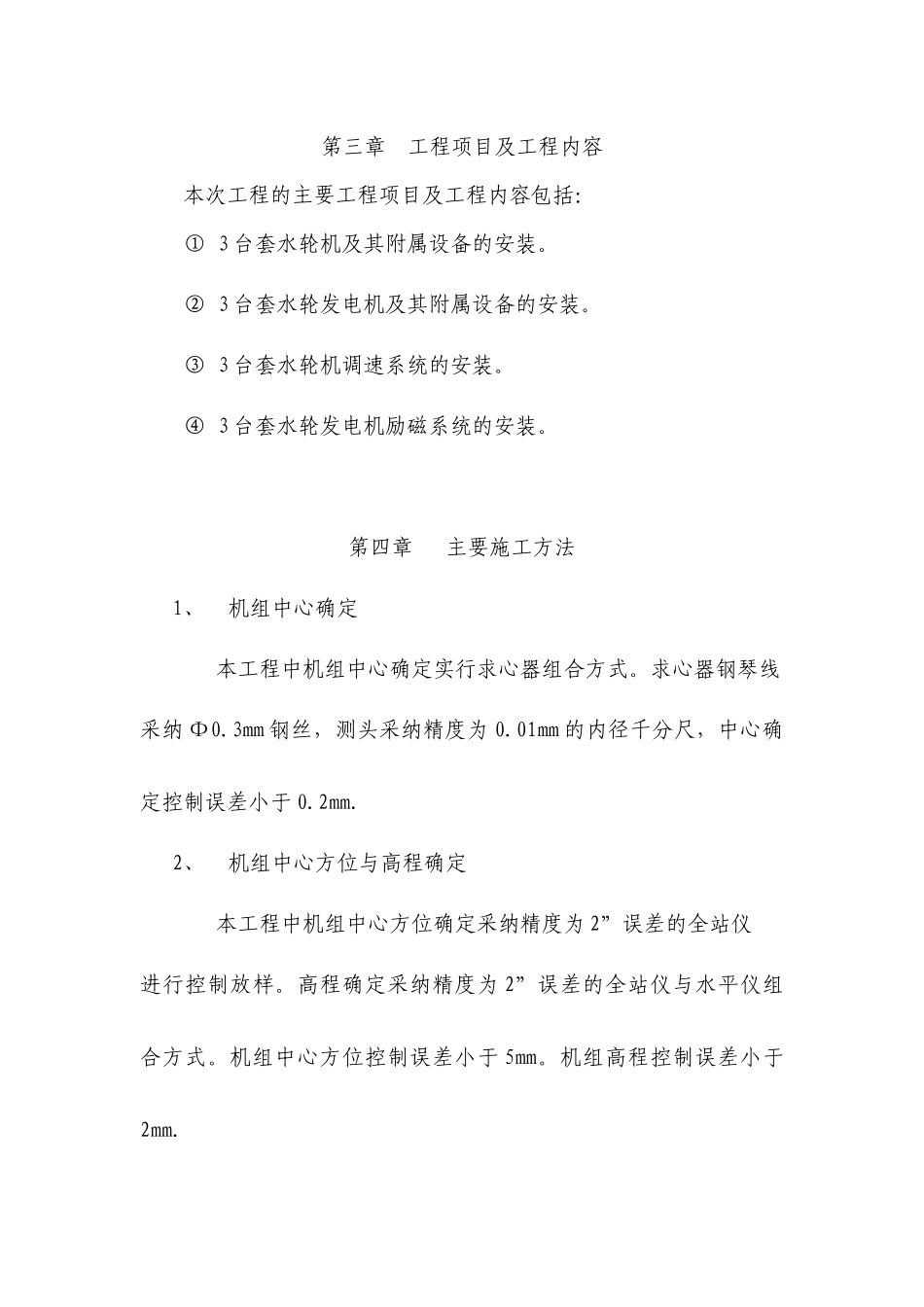

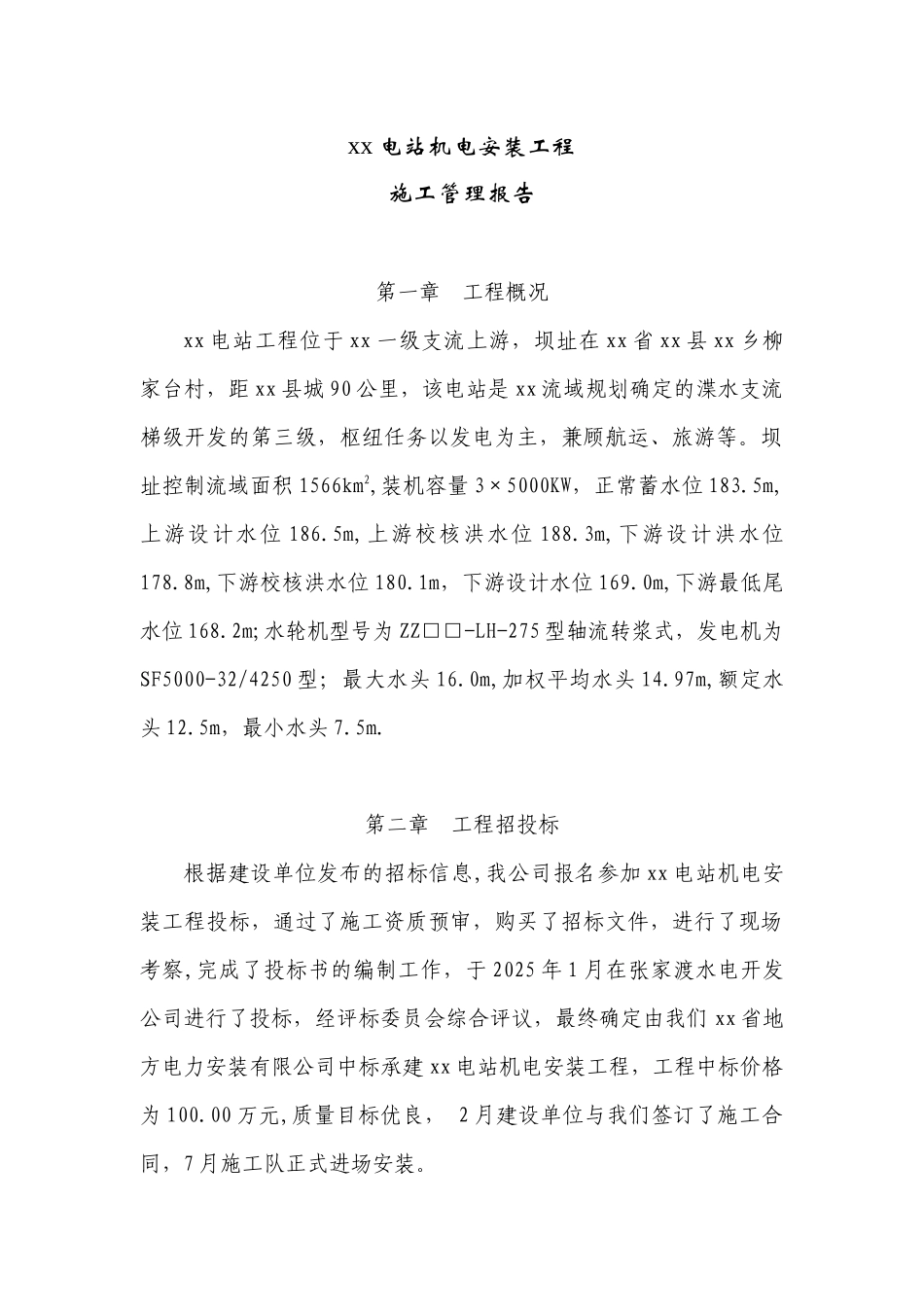

xx 电站机电安装工程施工管理报告第一章 工程概况xx 电站工程位于 xx 一级支流上游，坝址在 xx 省 xx 县 xx 乡柳家台村，距 xx 县城 90 公里，该电站是 xx 流域规划确定的渫水支流梯级开发的第三级，枢纽任务以发电为主，兼顾航运、旅游等。坝址控制流域面积 1566km2,装机容量 3×5000KW，正常蓄水位 183.5m,上游设计水位 186.5m,上游校核洪水位 188.3m,下游设计洪水位178.8m,下游校核洪水位 180.1m，下游设计水位 169.0m,下游最低尾水位 168.2m;水轮机型号为 ZZ□□-LH-275 型轴流转浆式，发电机为SF5000-32/4250 型；最大水头 16.0m,加权平均水头 14.97m,额定水头 12.5m，最小水头 7.5m.第二章 工程招投标根据建设单位发布的招标信息,我公司报名参加 xx 电站机电安装工程投标，通过了施工资质预审，购买了招标文件，进行了现场考察,完成了投标书的编制工作，于 2025 年 1 月在张家渡水电开发公司进行了投标，经评标委员会综合评议，最终确定由我们 xx 省地方电力安装有限公司中标承建 xx 电站机电安装工程，工程中标价格为 100.00 万元,质量目标优良， 2 月建设单位与我们签订了施工合同，7 月施工队正式进场安装。第三章 工程项目及工程内容 本次工程的主要工程项目及工程内容包括： ① 3 台套水轮机及其附属设备的安装。 ② 3 台套水轮发电机及其附属设备的安装。 ③ 3 台套水轮机调速系统的安装。④ 3 台套水轮发电机励磁系统的安装。第四章 主要施工方法1、机组中心确定本工程中机组中心确定实行求心器组合方式。求心器钢琴线采纳 Φ0.3mm 钢丝，测头采纳精度为 0.01mm 的内径千分尺，中心确定控制误差小于 0.2mm.2、机组中心方位与高程确定本工程中机组中心方位确定采纳精度为 2”误差的全站仪进行控制放样。高程确定采纳精度为 2”误差的全站仪与水平仪组合方式。机组中心方位控制误差小于 5mm。机组高程控制误差小于2mm.3、机组水平度确定本工程中座环、转轮室、下机架、上机架、定子、镜板等部件水平度确定采纳水平梁与精度为 0.02mm/m 方框水平仪组合方式。安装控制误差小于 0.02mm/m.4、转子静平衡控制本工程中三台机组转子静平衡误差最大不超过 5.8kg.对于转子每一个组装部件都采纳精度为 0.2kg 磅称和精度为 0.01kg 的电子称进行过磅。三台机组在完成叠片、制动板组装、预压紧、热打键、磁极挂装、引线等所有安装后，静平衡分析最大误差小于5.8kg ....
