电站锅炉风机现场试验规程

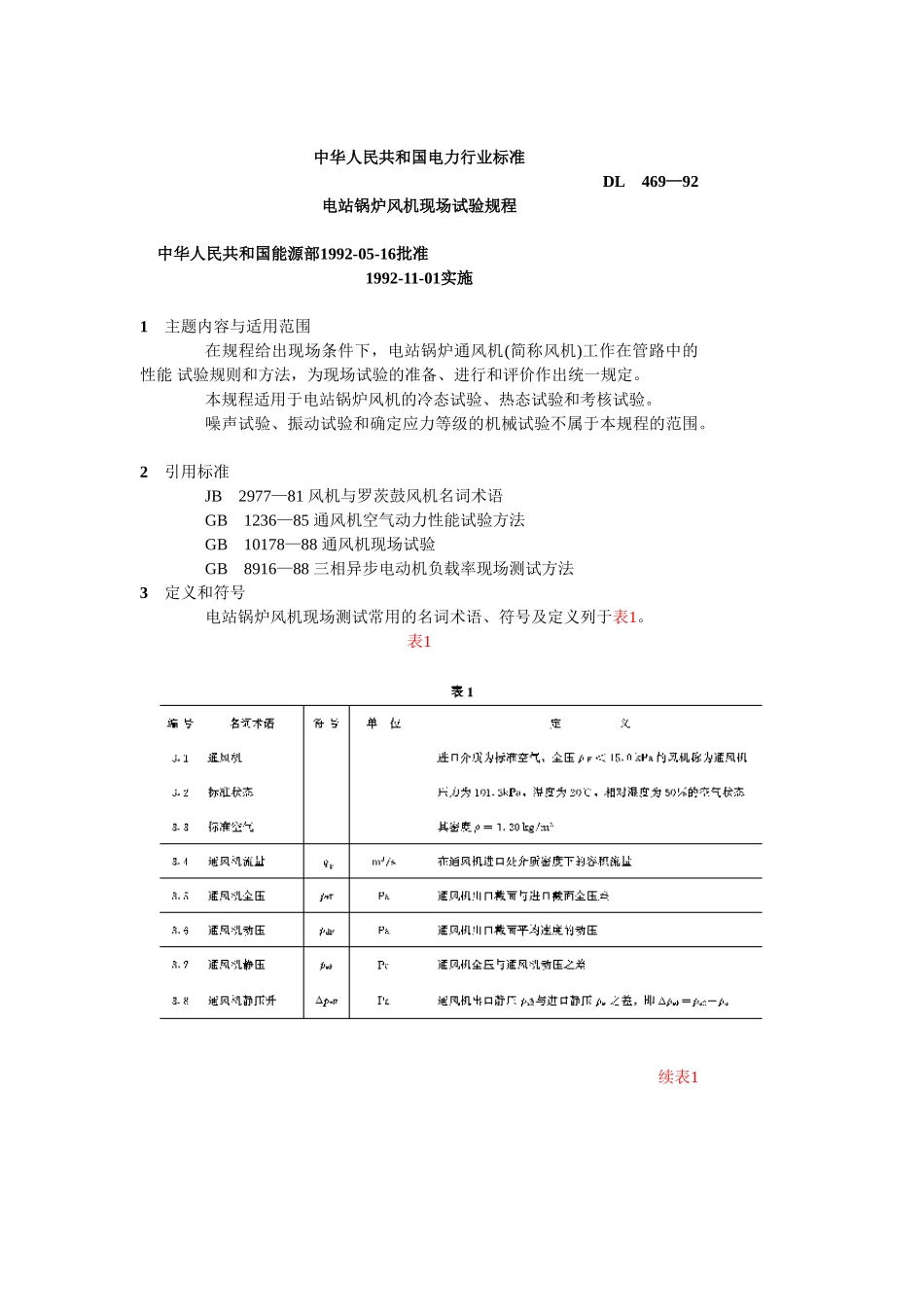

中华人民共和国电力行业标准 DL 469—92 电站锅炉风机现场试验规程 中华人民共和国能源部1992-05-16批准 1992-11-01实施 1 主题内容与适用范围 在规程给出现场条件下，电站锅炉通风机(简称风机)工作在管路中的性能 试验规则和方法，为现场试验的准备、进行和评价作出统一规定。 本规程适用于电站锅炉风机的冷态试验、热态试验和考核试验。 噪声试验、振动试验和确定应力等级的机械试验不属于本规程的范围。 2 引用标准 JB 2977—81 风机与罗茨鼓风机名词术语 GB 1236—85 通风机空气动力性能试验方法 GB 10178—88 通风机现场试验 GB 8916—88 三相异步电动机负载率现场测试方法 3 定义和符号 电站锅炉风机现场测试常用的名词术语、符号及定义列于表1。 表1 续表1 注：下角的数字，用以标志量值的相应平面。 4 现场试验的目的 火电厂锅炉风机现场试验大致可分为三类。 A类——冷态试验：以常温空气为介质，测量风机在其管路系统中的性 能。 B类——热态试验：测量风机在管路系统中的运行参数，作为经济性评价 和改进的依据。 C类——考核试验：验证技术协议书中保证的风机气动性能。因此 ，C类 试验要求比较严格。 5 现场试验的一般条件和方法 5.1 现场试验之前，应检查风机的机械运转是否正常，风机进、出口平面至流 量、静压测量面之间的烟、风道是否有明显的内、外漏气现象。做C类试验 之前，供货厂家有权检查风机的安装和运行情况并进行必要的调整。 5.2 选定流量测量面和风机进、出口静压测量面的位置。对C类试验，必要时 可以考虑临时或永久地改变管道的布置，以提高测试的准确性。 5.3 完成试验准备工作(安装测孔，校对仪器、仪表、人员培训等)。为保证试 验操作人员安全和设备免受损坏而实行的措施不应对试验风机的性能有任何影 响。 5.4 按预定试验方案进行风机试验。 5.5 整理测量和记录数据，填入试验结果汇总表。 5.6 根据试验的目的，写出试验报告。 6 流量测定 测量截面处流量由该处的面积、介质流速(动压)、密度来确定。 6.1 测量方法的选择 测量截面处的流量可用两种方法测定：一是测量该截面内各测点处的速度 (动压)，再计算出平均速度。二是测量由孔板、文丘里管、喷嘴、机翼形测速 装置等差压装置产生的压力差。由于采纳差压装置受到自身阻力和要求管道 有一定直线长度的限制，电站锅炉风机一般采纳速度场法。 6.2 速度场法测定流量 6.2.1 一般建议...
