电箱安装的施工方法

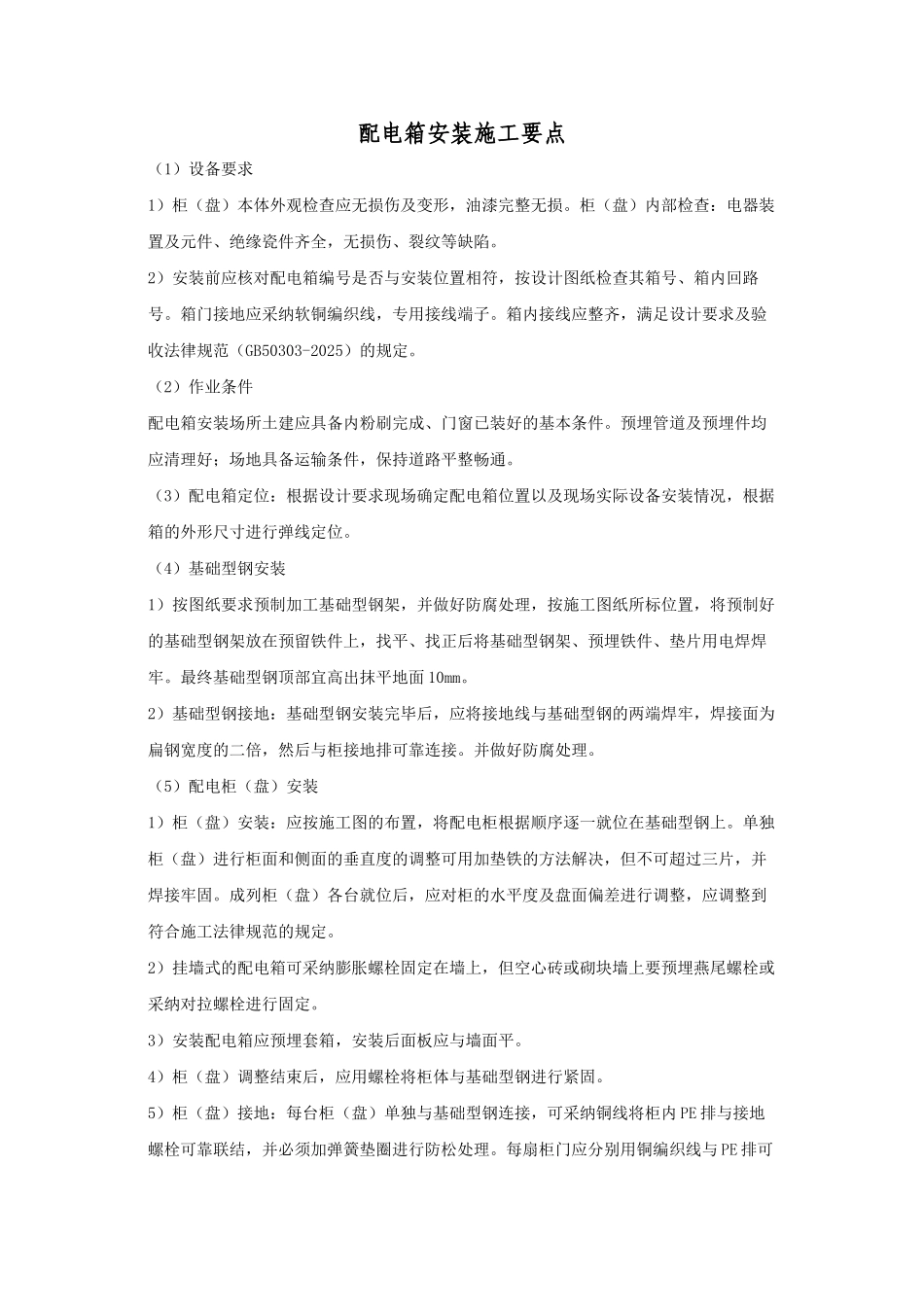

配电箱安装施工要点（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采纳软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收法律规范（GB50303-2025）的规定。（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，根据箱的外形尺寸进行弹线定位。（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面 10mm。2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜根据顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工法律规范的规定。2）挂墙式的配电箱可采纳膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采纳对拉螺栓进行固定。3）安装配电箱应预埋套箱，安装后面板应与墙面平。4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采纳铜线将柜内 PE 排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与 PE 排可靠联结。6）柜（盘）顶与母线进行连接，注意应采纳母线配套扳手根据要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一...
