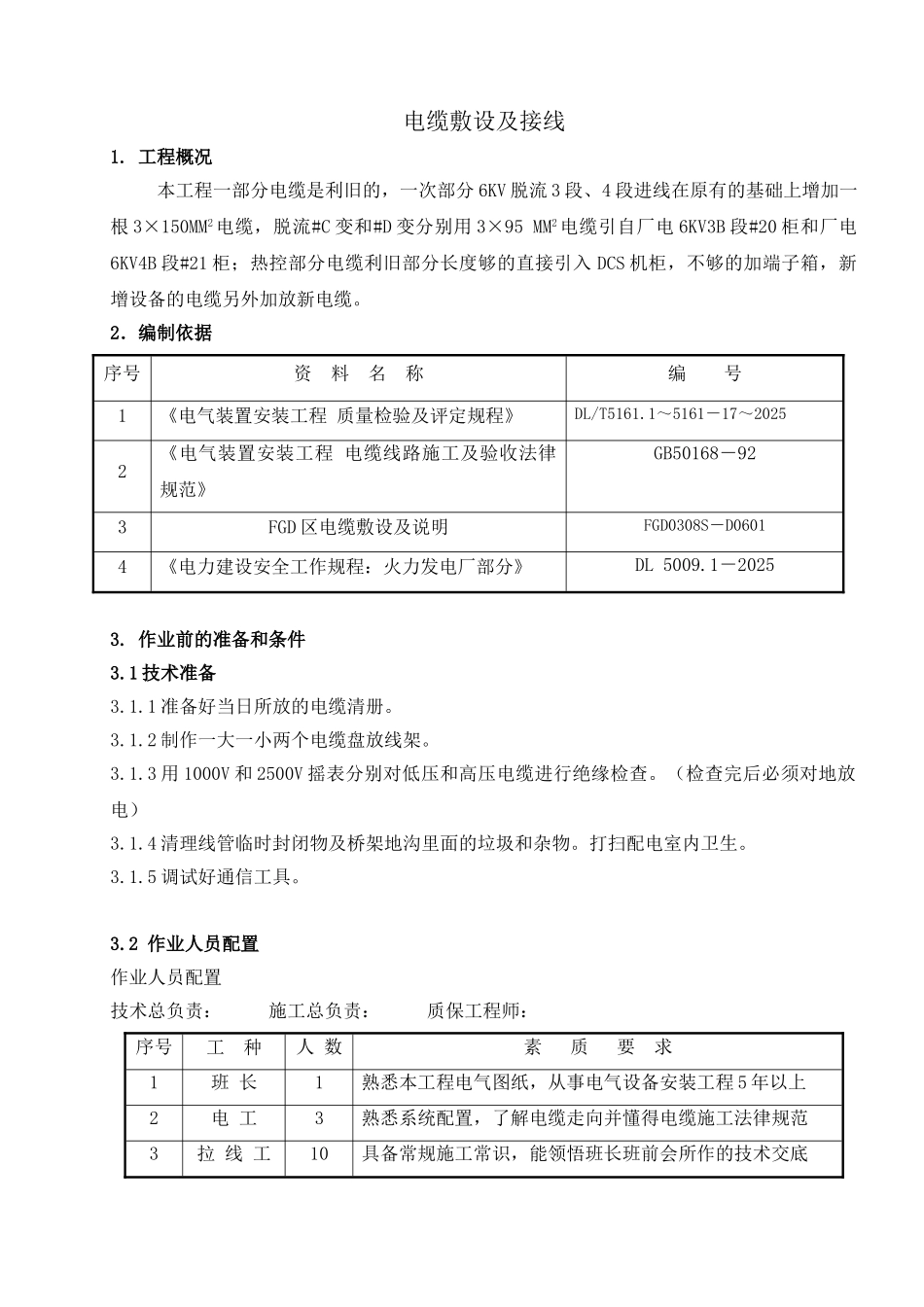

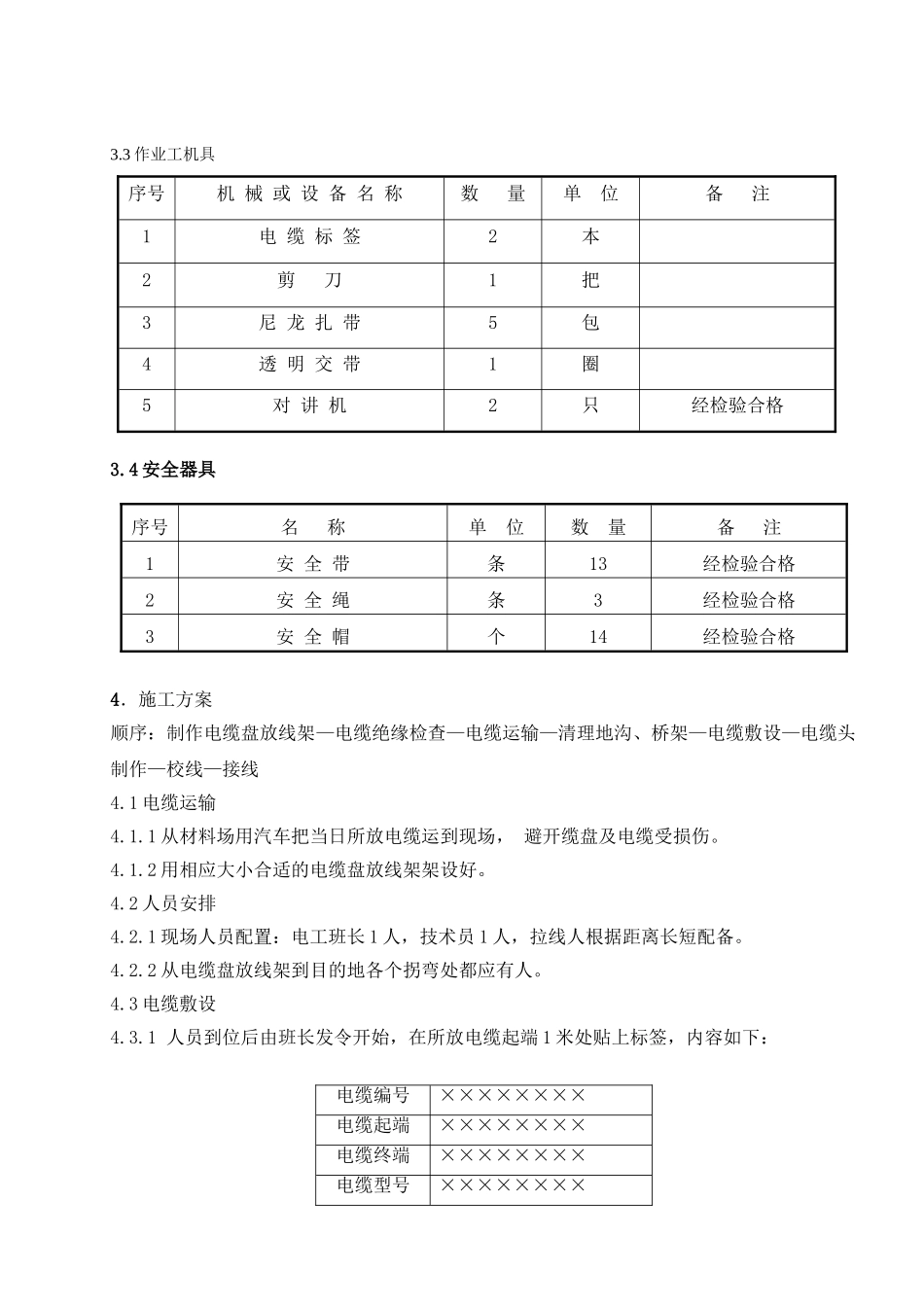

电缆敷设及接线作业指导书

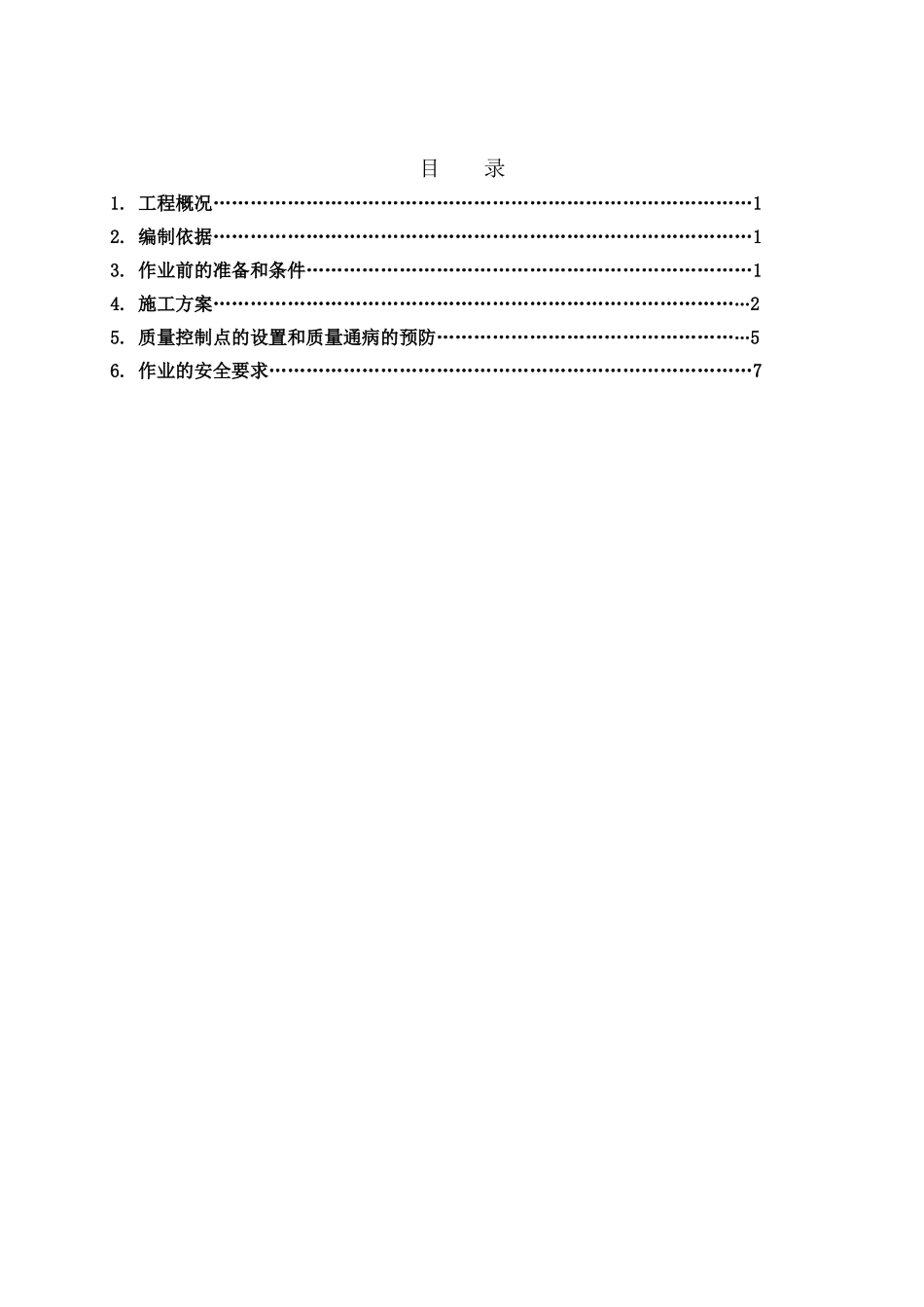

目 录1. 工程概况……………………………………………………………………………12. 编制依据……………………………………………………………………………13. 作业前的准备和条件………………………………………………………………14. 施工方案……………………………………………………………………………25. 质量控制点的设置和质量通病的预防……………………………………………56. 作业的安全要求……………………………………………………………………7电缆敷设及接线1. 工程概况本工程一部分电缆是利旧的，一次部分 6KV 脱流 3 段、4 段进线在原有的基础上增加一根 3×150MM2电缆，脱流#C 变和#D 变分别用 3×95 MM2电缆引自厂电 6KV3B 段#20 柜和厂电6KV4B 段#21 柜；热控部分电缆利旧部分长度够的直接引入 DCS 机柜，不够的加端子箱，新增设备的电缆另外加放新电缆。2．编制依据序号资 料 名 称编 号1《电气装置安装工程 质量检验及评定规程》DL/T5161.1～5161－17～20252《电气装置安装工程 电缆线路施工及验收法律规范》GB50168－923FGD 区电缆敷设及说明FGD0308S－D06014《电力建设安全工作规程：火力发电厂部分》DL 5009.1－20253. 作业前的准备和条件3.1 技术准备3.1.1 准备好当日所放的电缆清册。3.1.2 制作一大一小两个电缆盘放线架。3.1.3 用 1000V 和 2500V 摇表分别对低压和高压电缆进行绝缘检查。（检查完后必须对地放电）3.1.4 清理线管临时封闭物及桥架地沟里面的垃圾和杂物。打扫配电室内卫生。3.1.5 调试好通信工具。3.2 作业人员配置作业人员配置技术总负责： 施工总负责： 质保工程师： 序号工 种人 数素 质 要 求1班 长1熟悉本工程电气图纸，从事电气设备安装工程 5 年以上2电 工3熟悉系统配置，了解电缆走向并懂得电缆施工法律规范3拉 线 工10具备常规施工常识，能领悟班长班前会所作的技术交底3.3 作业工机具序号机 械 或 设 备 名 称 数 量单 位备 注1电 缆 标 签2 本2剪 刀1 把3尼 龙 扎 带5 包4透 明 交 带1 圈5对 讲 机2只经检验合格3.4 安全器具4．施工方案 顺序：制作电缆盘放线架—电缆绝缘检查—电缆运输—清理地沟、桥架—电缆敷设—电缆头制作—校线—接线4.1 电缆运输4.1.1 从材料场用汽车把当日所放电缆运到现场， 避开缆盘及电缆受损伤。4.1.2 用相应大小合适的电缆盘放线架架设好。4.2 人员安排4.2.1 ...
