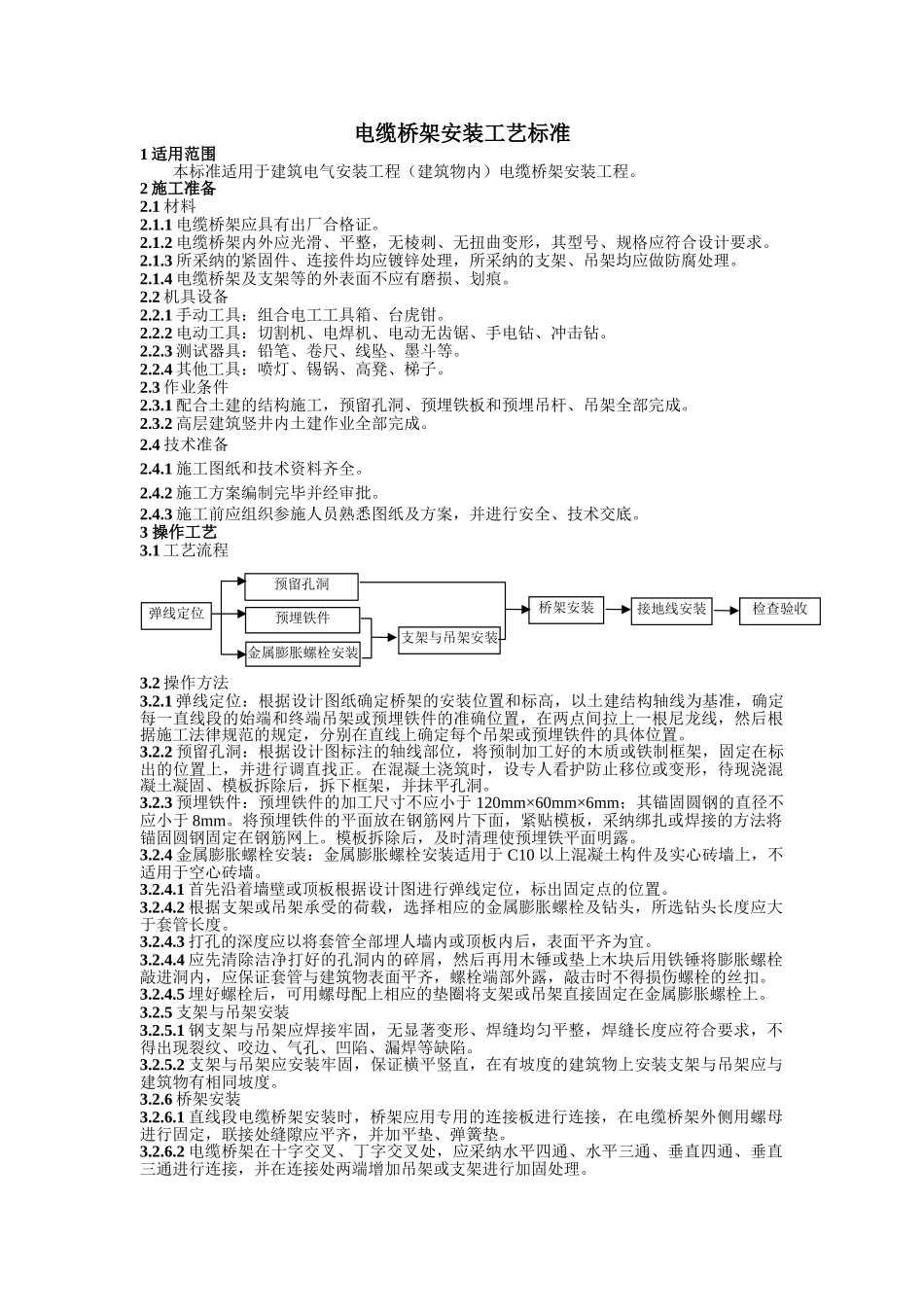

电缆桥架安装工艺标准

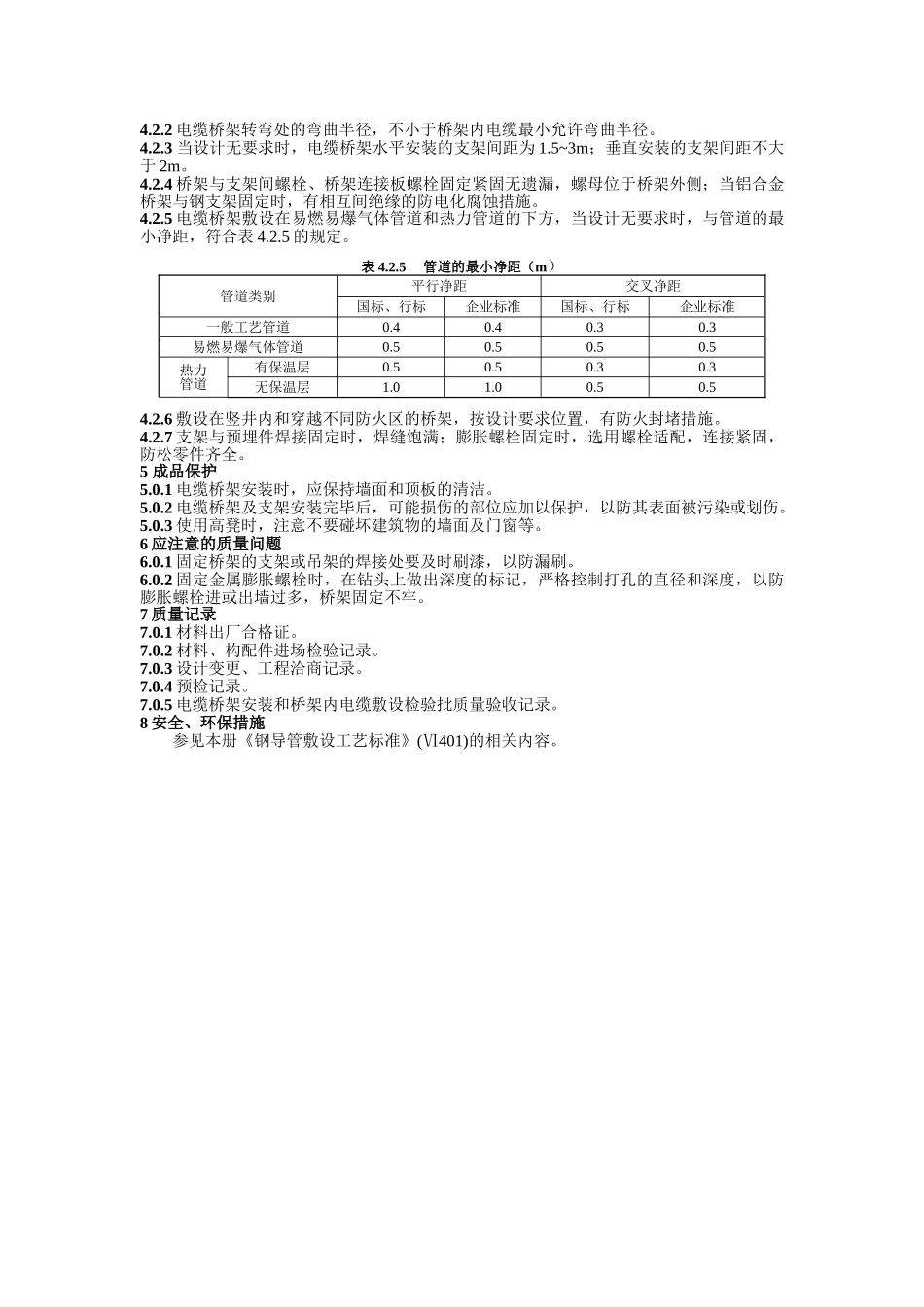

电缆桥架安装工艺标准1 适用范围本标准适用于建筑电气安装工程（建筑物内）电缆桥架安装工程。2 施工准备2.1 材料2.1.1 电缆桥架应具有出厂合格证。2.1.2 电缆桥架内外应光滑、平整，无棱刺、无扭曲变形，其型号、规格应符合设计要求。2.1.3 所采纳的紧固件、连接件均应镀锌处理，所采纳的支架、吊架均应做防腐处理。2.1.4 电缆桥架及支架等的外表面不应有磨损、划痕。2.2 机具设备2.2.1 手动工具：组合电工工具箱、台虎钳。2.2.2 电动工具：切割机、电焊机、电动无齿锯、手电钻、冲击钻。2.2.3 测试器具：铅笔、卷尺、线坠、墨斗等。2.2.4 其他工具：喷灯、锡锅、高凳、梯子。2.3 作业条件2.3.1 配合土建的结构施工，预留孔洞、预埋铁板和预埋吊杆、吊架全部完成。2.3.2 高层建筑竖井内土建作业全部完成。2.4 技术准备2.4.1 施工图纸和技术资料齐全。2.4.2 施工方案编制完毕并经审批。2.4.3 施工前应组织参施人员熟悉图纸及方案，并进行安全、技术交底。3 操作工艺3.1 工艺流程3.2 操作方法3.2.1 弹线定位：根据设计图纸确定桥架的安装位置和标高，以土建结构轴线为基准，确定每一直线段的始端和终端吊架或预埋铁件的准确位置，在两点间拉上一根尼龙线，然后根据施工法律规范的规定，分别在直线上确定每个吊架或预埋铁件的具体位置。3.2.2 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正。在混凝土浇筑时，设专人看护防止移位或变形，待现浇混凝土凝固、模板拆除后，拆下框架，并抹平孔洞。3.2.3 预埋铁件：预埋铁件的加工尺寸不应小于 120mm×60mm×6mm；其锚固圆钢的直径不应小于 8mm。将预埋铁件的平面放在钢筋网片下面，紧贴模板，采纳绑扎或焊接的方法将锚固圆钢固定在钢筋网上。模板拆除后，及时清理使预埋铁平面明露。3.2.4 金属膨胀螺栓安装：金属膨胀螺栓安装适用于 C10 以上混凝土构件及实心砖墙上，不适用于空心砖墙。3.2.4.1 首先沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。3.2.4.2 根据支架或吊架承受的荷载，选择相应的金属膨胀螺栓及钻头，所选钻头长度应大于套管长度。3.2.4.3 打孔的深度应以将套管全部埋人墙内或顶板内后，表面平齐为宜。3.2.4.4 应先清除洁净打好的孔洞内的碎屑，然后再用木锤或垫上木块后用铁锤将膨胀螺栓敲进洞内，应保证套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣。3.2.4.5...
