电缆桥架安装技术交底

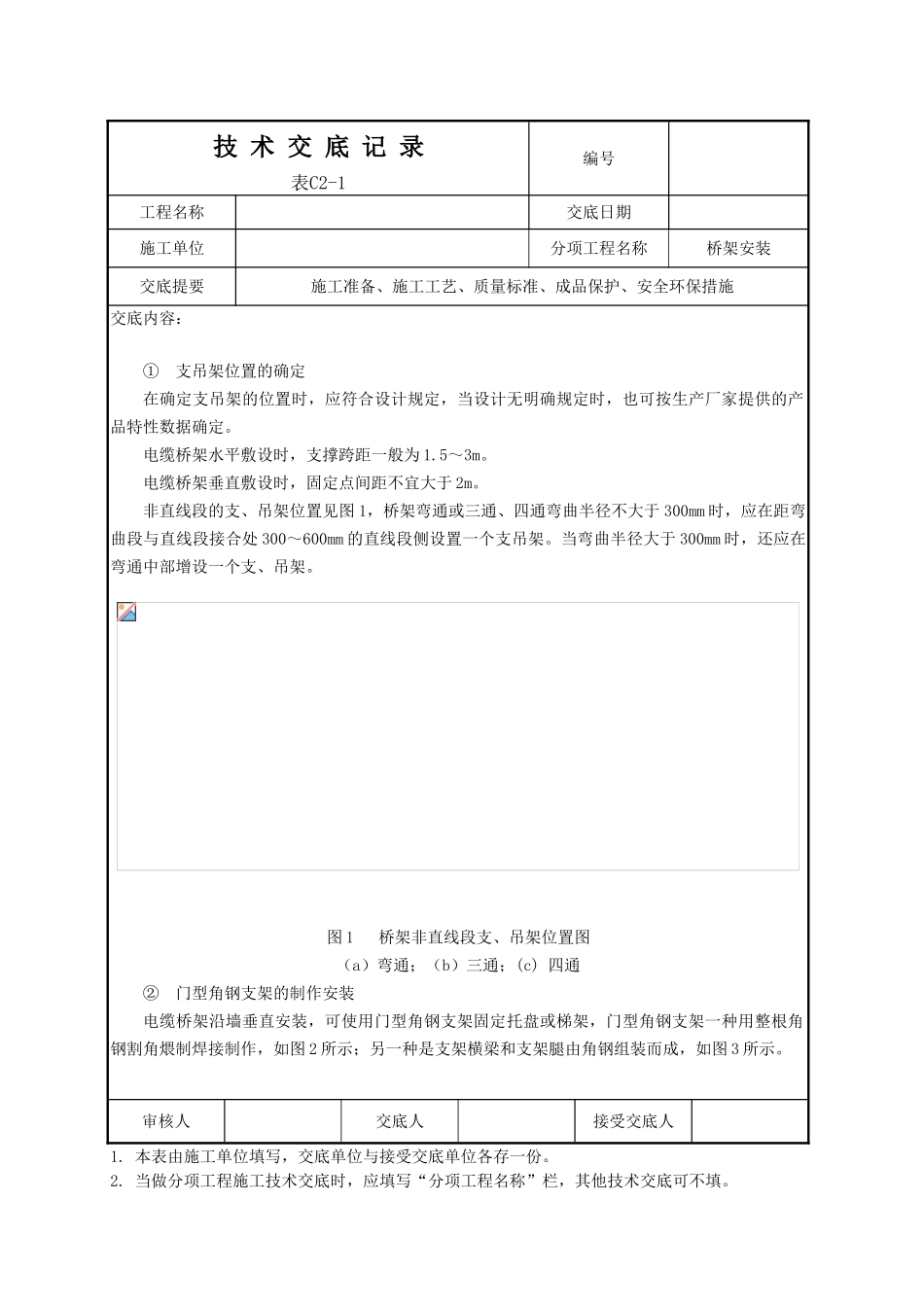

技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称桥架安装和电缆敷设交底提要施工准备、施工工艺、质量标准、成品保护、安全环保措施交底内容：一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料、油性涂料。2、机具准备1） 主要安装机具：电锤、电钻、开孔机、活扳手、铅笔、粉线袋、卷尺、高凳等；2） 主要检测机具：经纬仪、水平仪等。3、作业条件1） 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。2） 桥架安装沿线模板等设施的拆除完毕，场地清理洁净，道路畅通。3） 室内电缆桥架的安装应在管道及空调工程基本施工完毕后进行。二、施工工艺1、工艺流程弹线定位→预埋铁或膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位① 根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。② 按设计图的要求，分匀档距并用笔标出具体位置。2）、预埋铁或膨胀螺栓① 预埋铁的自制加工尺寸不应小于 120×60×6mm；其锚固圆钢的直径不应小于 8mm。② 紧密配合土建结构的施工，将预埋铁的平面放在钢筋网片下面，紧贴模板，可以采纳绑扎或焊接的方法将锚固圆钢固定在钢筋网上。模板拆除后，预埋铁的平面应明露、或吃进深度一般在 2～3cm，再将成品支架或角钢制成的支架、吊架焊在上面固定。③ 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。3）、支吊架安装审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称桥架安装交底提要施工准备、施工工艺、质量标准、成品保护、安全环保措施交底内容：① 支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。电缆桥架水平敷设时，支撑跨距一般为 1.5～3m。电缆桥架垂直敷设时，固定点间距不宜大于 2m。非直线段的支、吊架位置见图 1，桥架弯通或三通、四通弯曲半径不大于 300mm 时，应在距弯曲段与直线段接合处 300～600mm 的直线段侧设置一个支吊架。当弯曲半径大于 300mm 时，还应在弯通中部增设一个支、吊架。图 1 桥架非直线段...
