电缆桥架安装用的脚手架搭设作业指导书

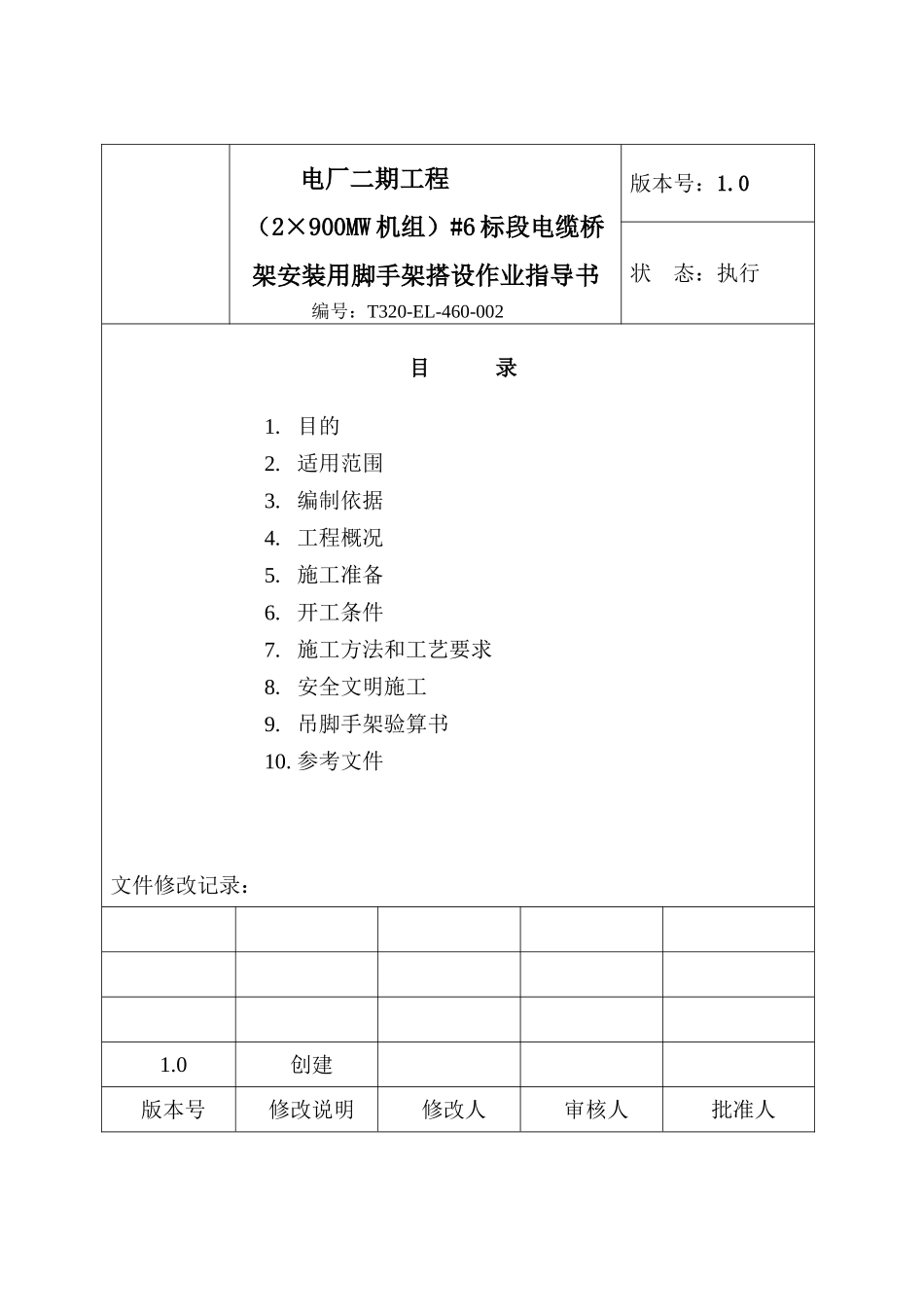

**电力建设第二工程公司作 业 指 导 书编号:T-320-EL-460-002版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）#6 标段电缆桥架安装用脚手架搭设作业指导书编 制： 日期 2025.9.29 审 核： 日期 2025.9.30 工 程 部： 日期 2025.9.30 质 保 部： 日期 2025.9.30 安 环 部： 日期 2025.9.30 批 准： 日期 2025.10.8 生效日期: 年 月 日 电厂二期工程（2×900MW 机组）#6 标段电缆桥架安装用脚手架搭设作业指导书编号：T320-EL-460-002版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备6. 开工条件7. 施工方法和工艺要求8. 安全文明施工9. 吊脚手架验算书10. 参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1.目的为了确保 电厂二期工程（2×900MW 机组）#6 标段脚手架搭设满足法律规范要求，提高电缆桥架安装工艺水平，保障安全生产。2.适用范围适用于 电厂二期工程（2×900MW 机组）#6 标段电缆桥架安装用的脚手架施工。3.编制依据3.1.《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。3.2.《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2025）。3.3.《电力建设安全健康与环境管理工作规定》（2025－01－21）。4.工程概况＃6 标段电缆桥架由西门子、阿尔斯通两家公司设计并供货，其中汽机岛由西门子设计并供货，锅炉岛由阿尔斯通公司设计并供货。电缆桥架安装需要搭设脚手架的长度约为 2800m。脚手架采纳 Φ48×3.5 钢脚手管。根据现场安装条件，脚手架搭设方式为吊脚手架。5.施工准备5.1.架子工必须有认证机关颁发的有效操作证。5.2.施工人员必须通过三级安全教育。5.3.架子工应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.4.熟悉相关的施工图纸及现场施工环境。5.5.施工人员必须按法律规范及图纸施工。5.6.新钢管的检查应符合下列规定：5.6.1. 应有产品质量合格证；5.6.2. 应有质量检验报告，质量应符合现行国家标准；5.6.3. 钢管的表面应平直光滑，不应有裂纹、结疤、分层、错位、毛刺、压痕和深的划道；5.6.4. 钢管外径、壁厚、端面等的误差 Δ＜0.5mm。5.6.5. 钢管必须涂有防锈漆。5.7.旧钢管的检查应符合下列规定：5.7.1. 表面锈蚀深度 Δ≤0.5mm；5.7.2. 钢管弯曲变形应法律规范规定。5.8.扣件的验收应符合下列规定：5.8.1. 新扣件应...
