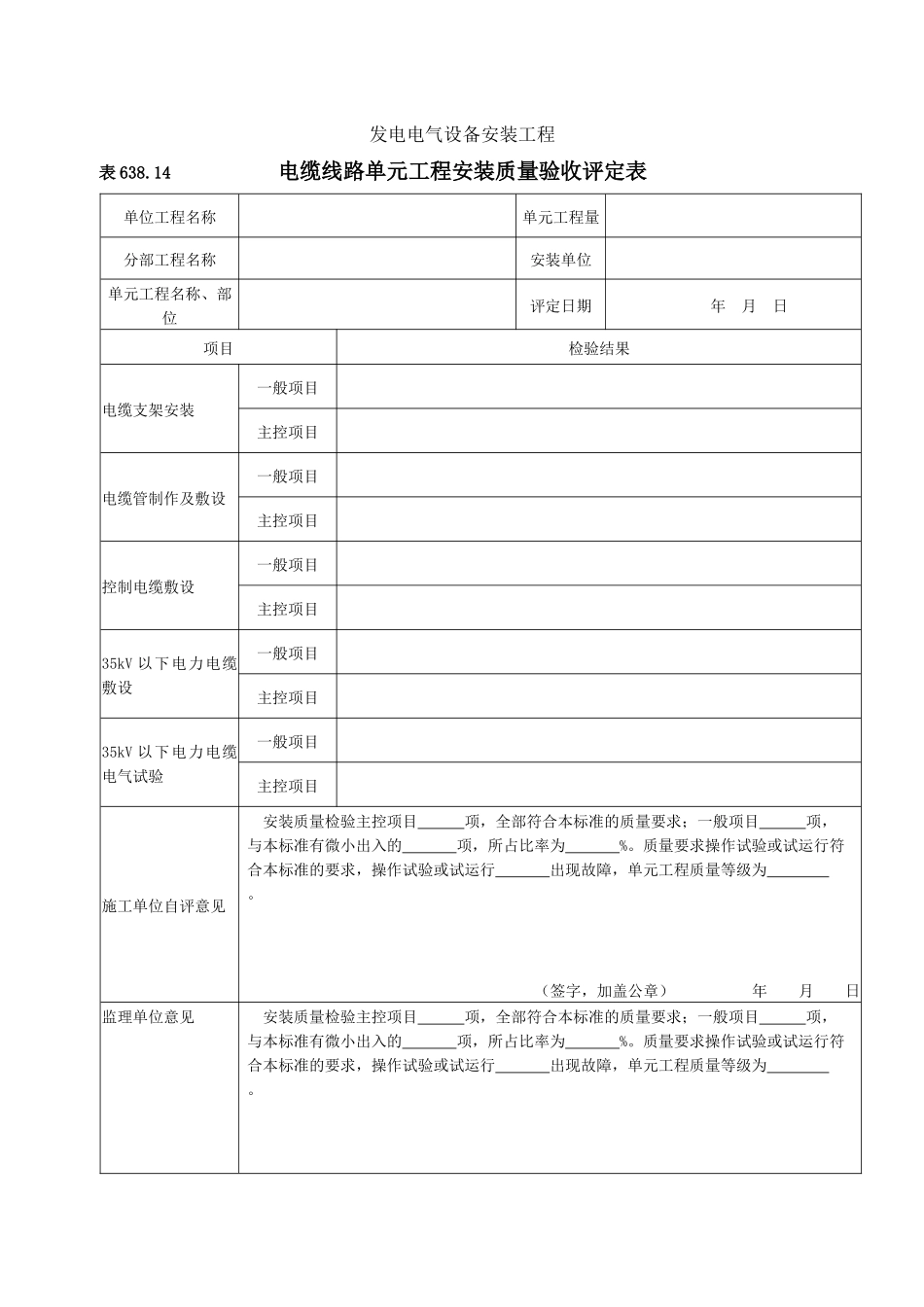

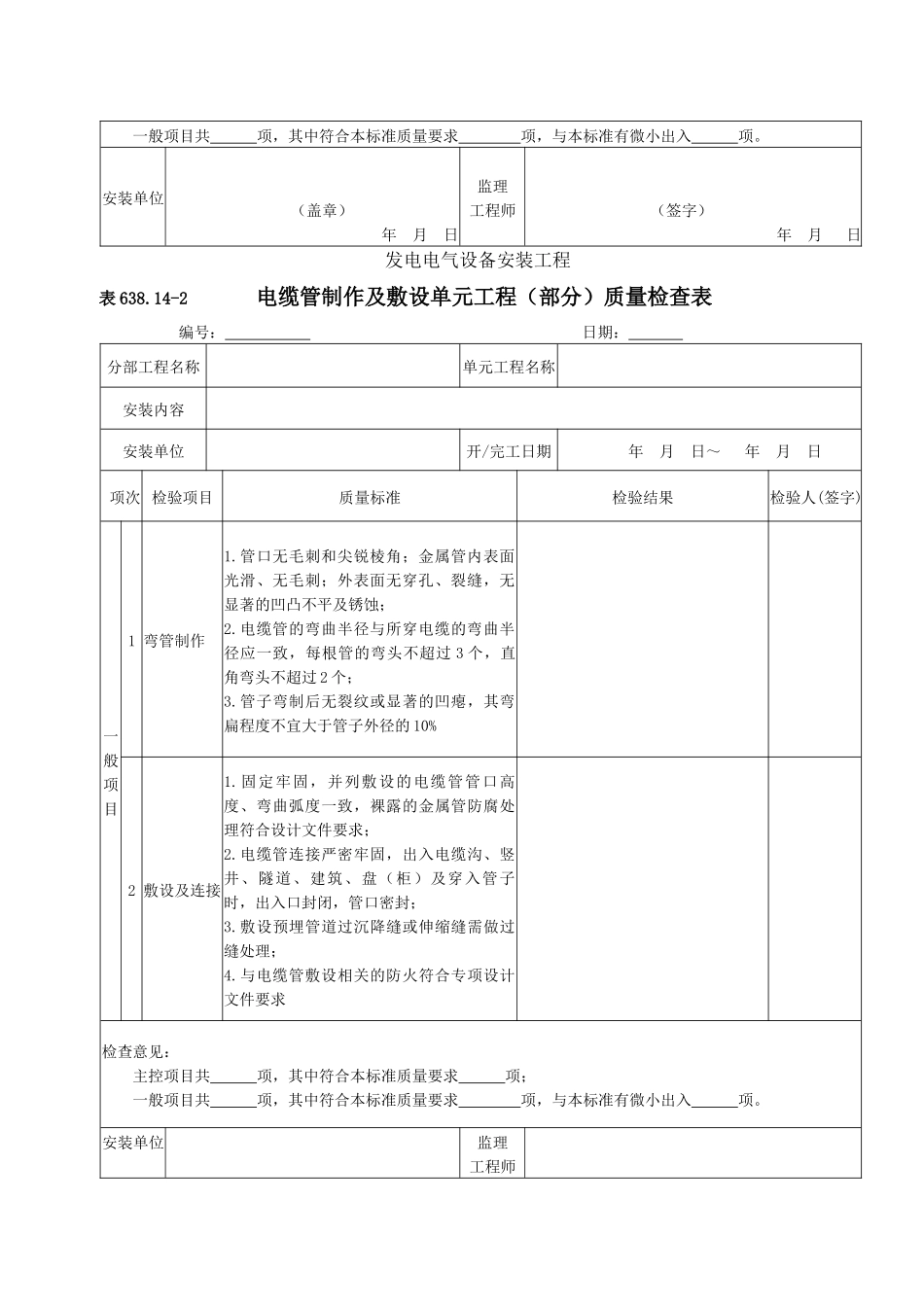

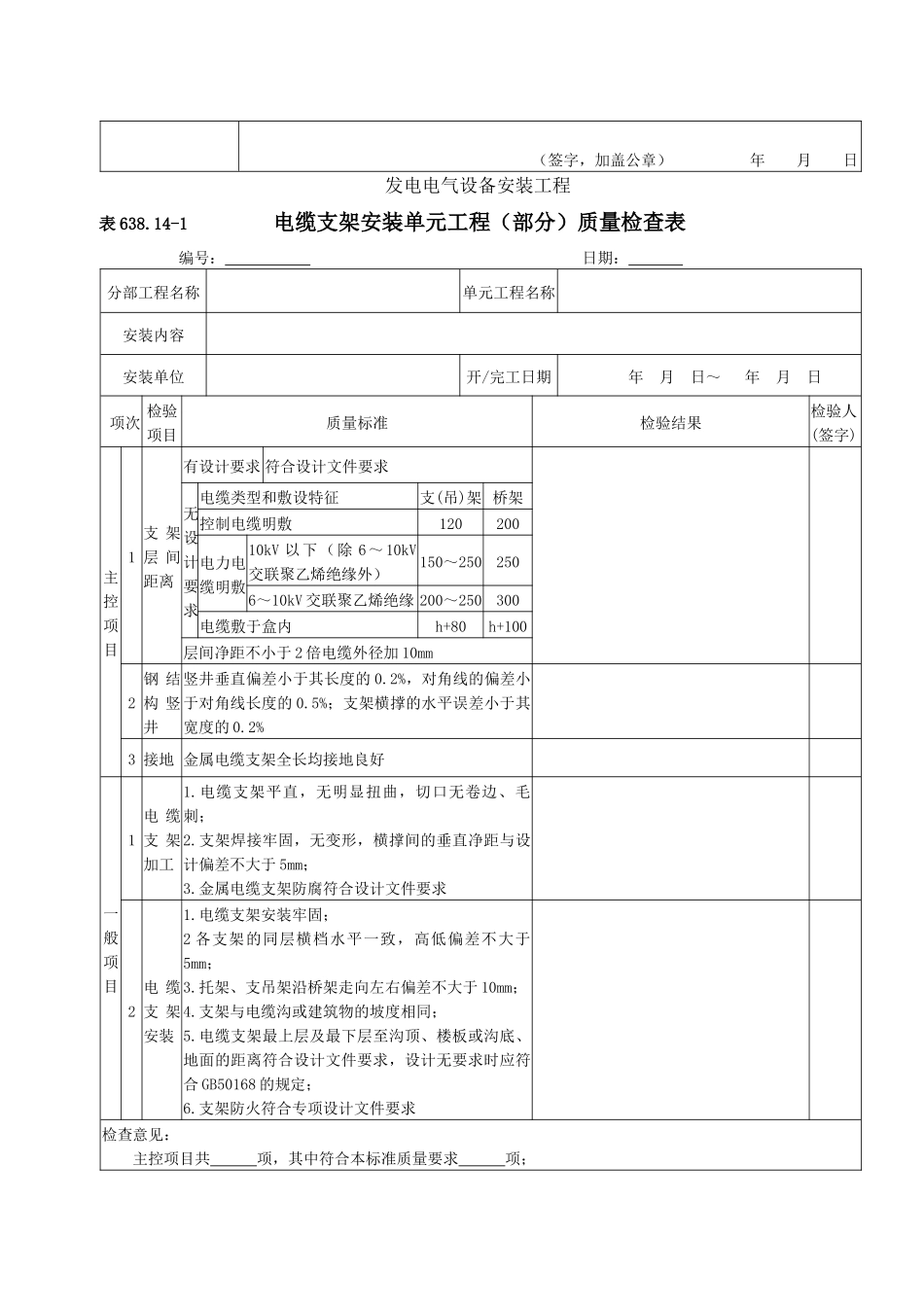

发电电气设备安装工程表 638.14 电缆线路单元工程安装质量验收评定表单位工程名称单元工程量 分部工程名称安装单位单元工程名称、部位评定日期年 月 日项目检验结果电缆支架安装一般项目主控项目电缆管制作及敷设一般项目主控项目控制电缆敷设一般项目主控项目35kV 以下电力电缆敷设一般项目主控项目35kV 以下电力电缆电气试验一般项目主控项目施工单位自评意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日监理单位意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日发电电气设备安装工程表 638.14-1 电缆支架安装单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称 安装内容安装单位开/完工日期年 月 日～ 年 月 日项次 检验项目质量标准检验结果检验人(签字)主控项目1支 架层 间距离有设计要求 符合设计文件要求无设计要求电缆类型和敷设特征支(吊)架 桥架控制电缆明敷120200电力电缆明敷10kV 以下（除 6～10kV交联聚乙烯绝缘外）150～2502506～10kV 交联聚乙烯绝缘 200～250300电缆敷于盒内h+80h+100层间净距不小于 2 倍电缆外径加 10mm2钢 结构 竖井竖井垂直偏差小于其长度的 0.2%，对角线的偏差小于对角线长度的 0.5%；支架横撑的水平误差小于其宽度的 0.2%3 接地 金属电缆支架全长均接地良好一般项目1电 缆支 架加工1.电缆支架平直，无明显扭曲，切口无卷边、毛刺；2.支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于 5mm；3.金属电缆支架防腐符合设计文件要求2电 缆支 架安装1.电缆支架安装牢固；2 各支架的同层横档水平一致，高低偏差不大于5mm；3.托架、支吊架沿桥架走向左右偏差不大于 10mm；4.支架与电缆沟或建筑物的坡度相同；5.电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时应符合 GB50168 的规定；6.支架防火符合专项设计文件要求检查意见：主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本...
