电缆防火封堵施工作业指导书

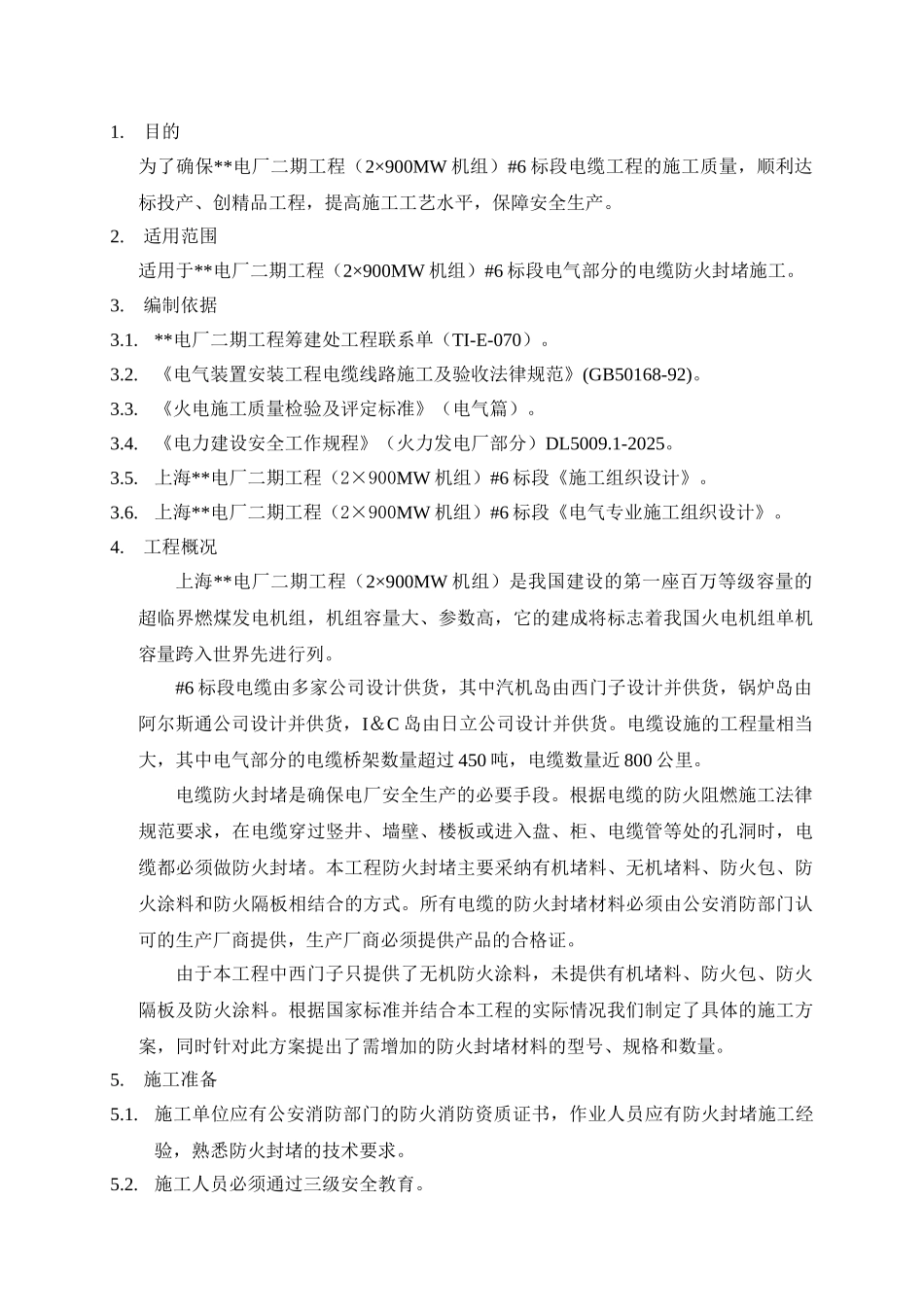

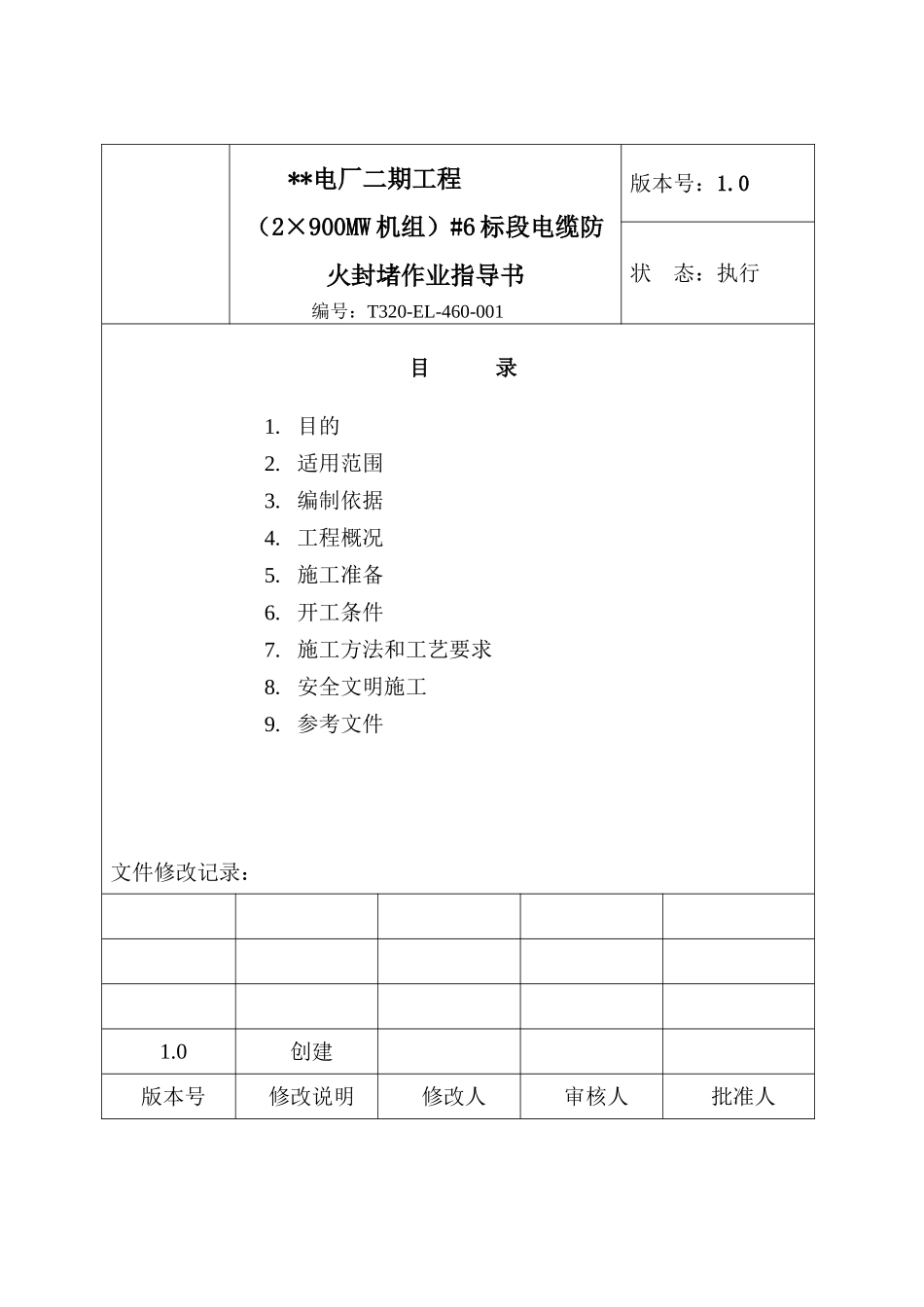

**电力建设第二工程公司作 业 指 导 书编号:T320-EL-460-001版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）#6 标段电缆防火封堵作业指导书编 制： ** 日期 2025.9.12 审 核： ** 日期 2025.9.12 工 程 部： ** 日期 2025.9.12 质 保 部： ** 日期 2025.9.12 安 环 部： ** 日期 2025.9. 13 批 准： ** 日期 2025.9.14 生效日期: 年 月 日 **电厂二期工程（2×900MW 机组）#6 标段电缆防火封堵作业指导书编号：T320-EL-460-001版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备6. 开工条件7. 施工方法和工艺要求8. 安全文明施工9. 参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1.目的为了确保**电厂二期工程（2×900MW 机组）#6 标段电缆工程的施工质量，顺利达标投产、创精品工程，提高施工工艺水平，保障安全生产。2.适用范围适用于**电厂二期工程（2×900MW 机组）#6 标段电气部分的电缆防火封堵施工。3.编制依据3.1.**电厂二期工程筹建处工程联系单（TI-E-070）。3.2.《电气装置安装工程电缆线路施工及验收法律规范》(GB50168-92)。3.3.《火电施工质量检验及评定标准》（电气篇）。 3.4.《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2025。3.5.上海**电厂二期工程（2×900MW 机组）#6 标段《施工组织设计》。3.6.上海**电厂二期工程（2×900MW 机组）#6 标段《电气专业施工组织设计》。4.工程概况上海**电厂二期工程（2×900MW 机组）是我国建设的第一座百万等级容量的超临界燃煤发电机组，机组容量大、参数高，它的建成将标志着我国火电机组单机容量跨入世界先进行列。#6 标段电缆由多家公司设计供货，其中汽机岛由西门子设计并供货，锅炉岛由阿尔斯通公司设计并供货，I＆C 岛由日立公司设计并供货。电缆设施的工程量相当大，其中电气部分的电缆桥架数量超过 450 吨，电缆数量近 800 公里。电缆防火封堵是确保电厂安全生产的必要手段。根据电缆的防火阻燃施工法律规范要求，在电缆穿过竖井、墙壁、楼板或进入盘、柜、电缆管等处的孔洞时，电缆都必须做防火封堵。本工程防火封堵主要采纳有机堵料、无机堵料、防火包、防火涂料和防火隔板相结合的方式。所有电缆的防火封堵材料必须由公安消防部门认可的生产厂商提供，生产厂商必须提供产品的合格证。由于本工程中西门子只提供了无机防火涂料，未提...
