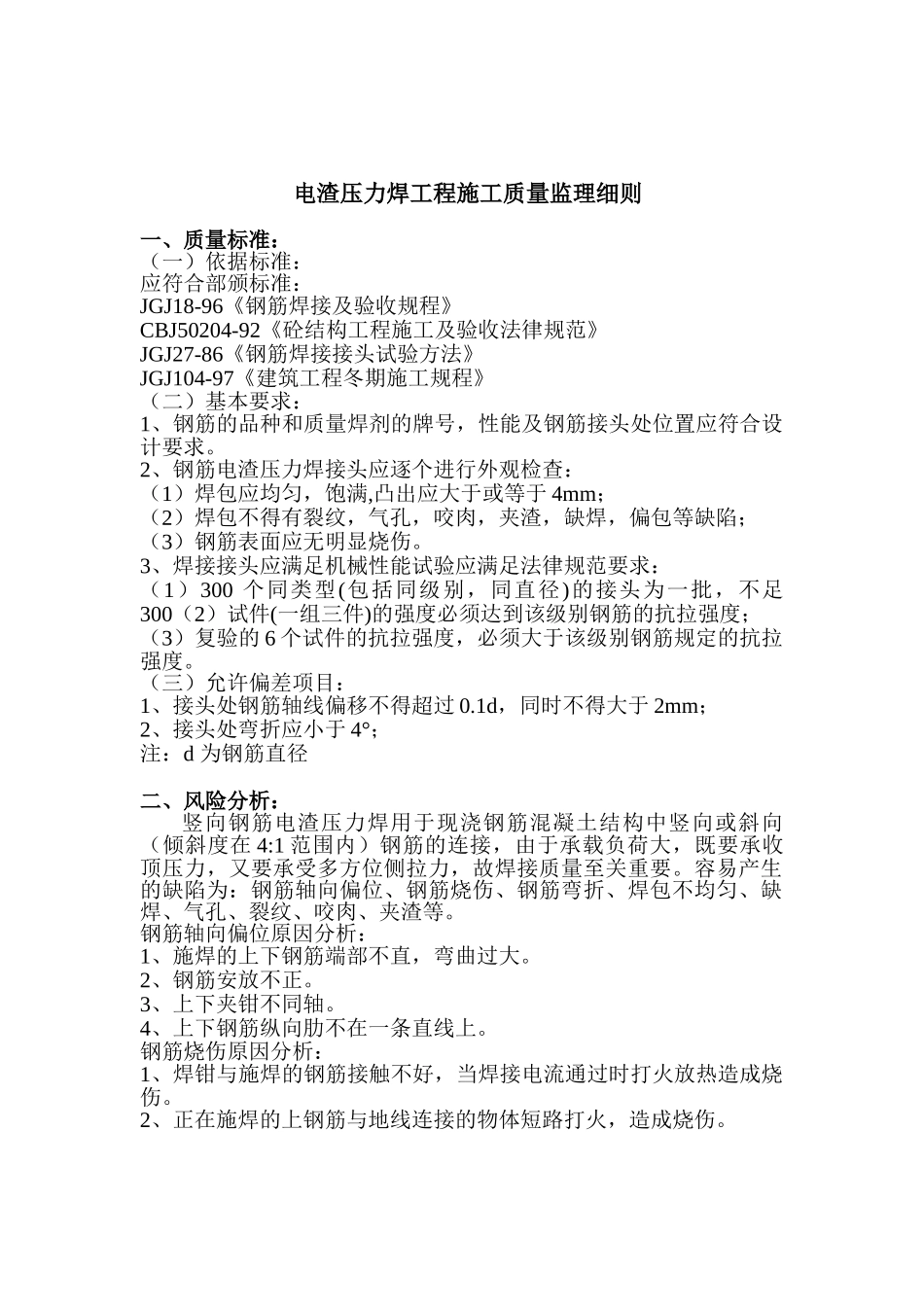

电渣压力焊工程施工质量监理细则一、质量标准：（一）依据标准：应符合部颁标准：JGJ18-96《钢筋焊接及验收规程》CBJ50204-92《砼结构工程施工及验收法律规范》JGJ27-86《钢筋焊接接头试验方法》JGJ104-97《建筑工程冬期施工规程》（二）基本要求：1、钢筋的品种和质量焊剂的牌号，性能及钢筋接头处位置应符合设计要求
2、钢筋电渣压力焊接头应逐个进行外观检查：（1）焊包应均匀，饱满,凸出应大于或等于 4mm；（2）焊包不得有裂纹，气孔，咬肉，夹渣，缺焊，偏包等缺陷；（3）钢筋表面应无明显烧伤
3、焊接接头应满足机械性能试验应满足法律规范要求：（1）300 个同类型(包括同级别，同直径)的接头为一批，不足300（2）试件(一组三件)的强度必须达到该级别钢筋的抗拉强度；（3）复验的 6 个试件的抗拉强度，必须大于该级别钢筋规定的抗拉强度
（三）允许偏差项目：1、接头处钢筋轴线偏移不得超过 0
1d，同时不得大于 2mm；2、接头处弯折应小于 4°；注：d 为钢筋直径二、风险分析：竖向钢筋电渣压力焊用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在 4:1 范围内）钢筋的连接，由于承载负荷大，既要承收顶压力，又要承受多方位侧拉力，故焊接质量至关重要
容易产生的缺陷为：钢筋轴向偏位、钢筋烧伤、钢筋弯折、焊包不均匀、缺焊、气孔、裂纹、咬肉、夹渣等
钢筋轴向偏位原因分析：1、施焊的上下钢筋端部不直，弯曲过大
2、钢筋安放不正
3、上下夹钳不同轴
4、上下钢筋纵向肋不在一条直线上
钢筋烧伤原因分析：1、焊钳与施焊的钢筋接触不好，当焊接电流通过时打火放热造成烧伤
2、正在施焊的上钢筋与地线连接的物体短路打火，造成烧伤

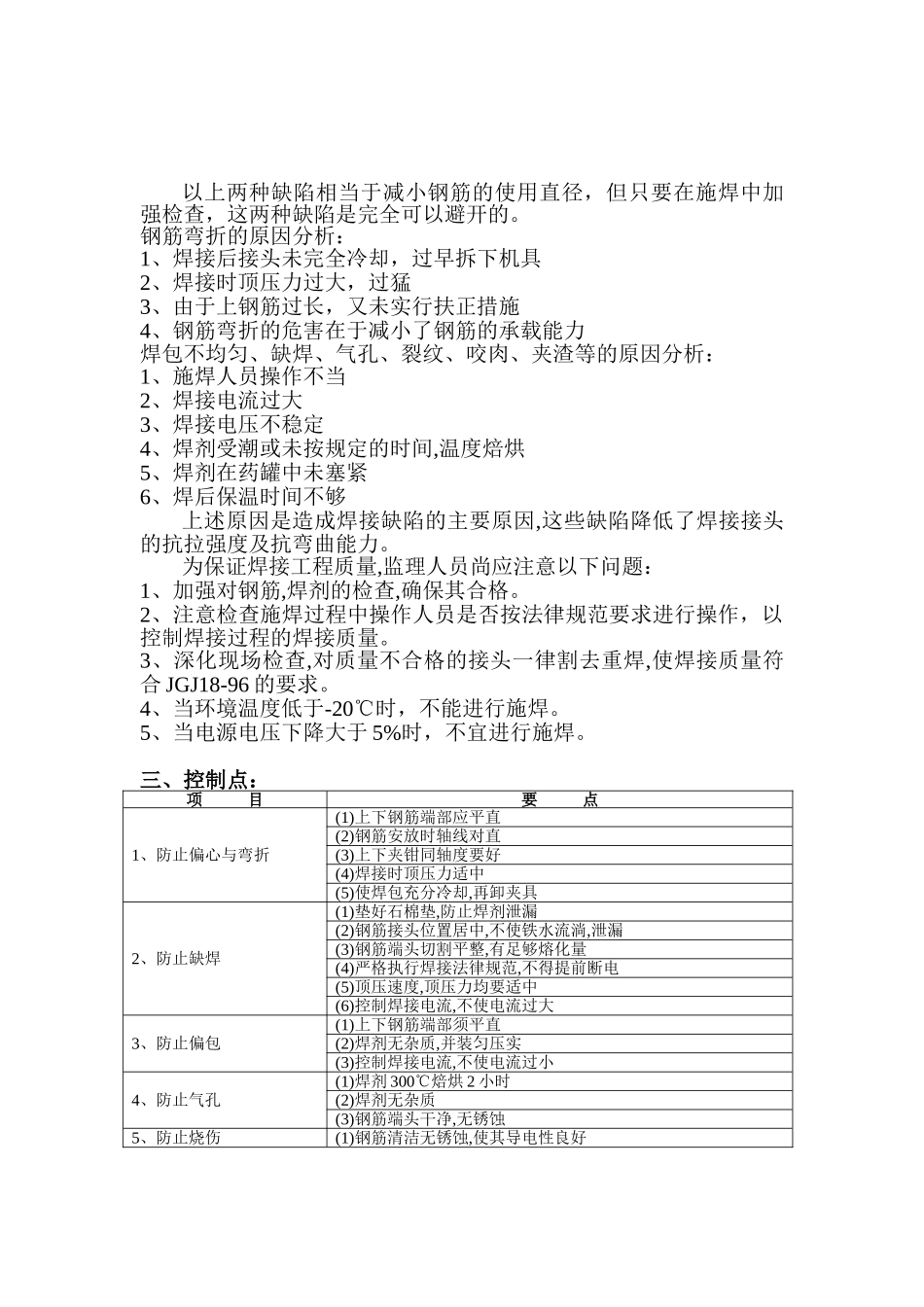

以上两种缺陷相当于减小钢筋的使用直径，但只要在施焊中加强检查，这两种缺陷是完全可以避开的
钢筋弯折的原因分析：1、焊接后接头未完全冷却，过早拆下机具2、焊接时顶压力过
