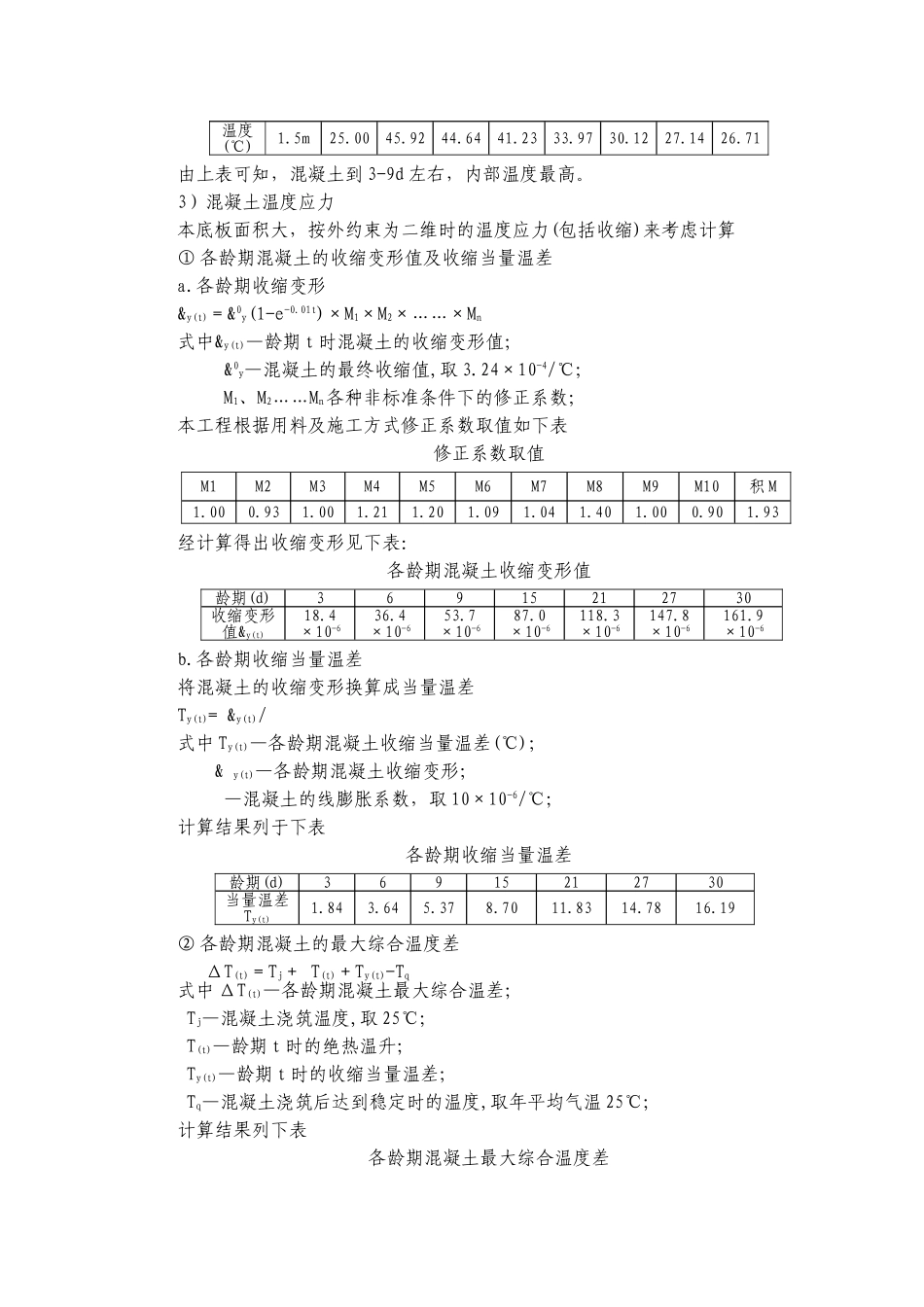

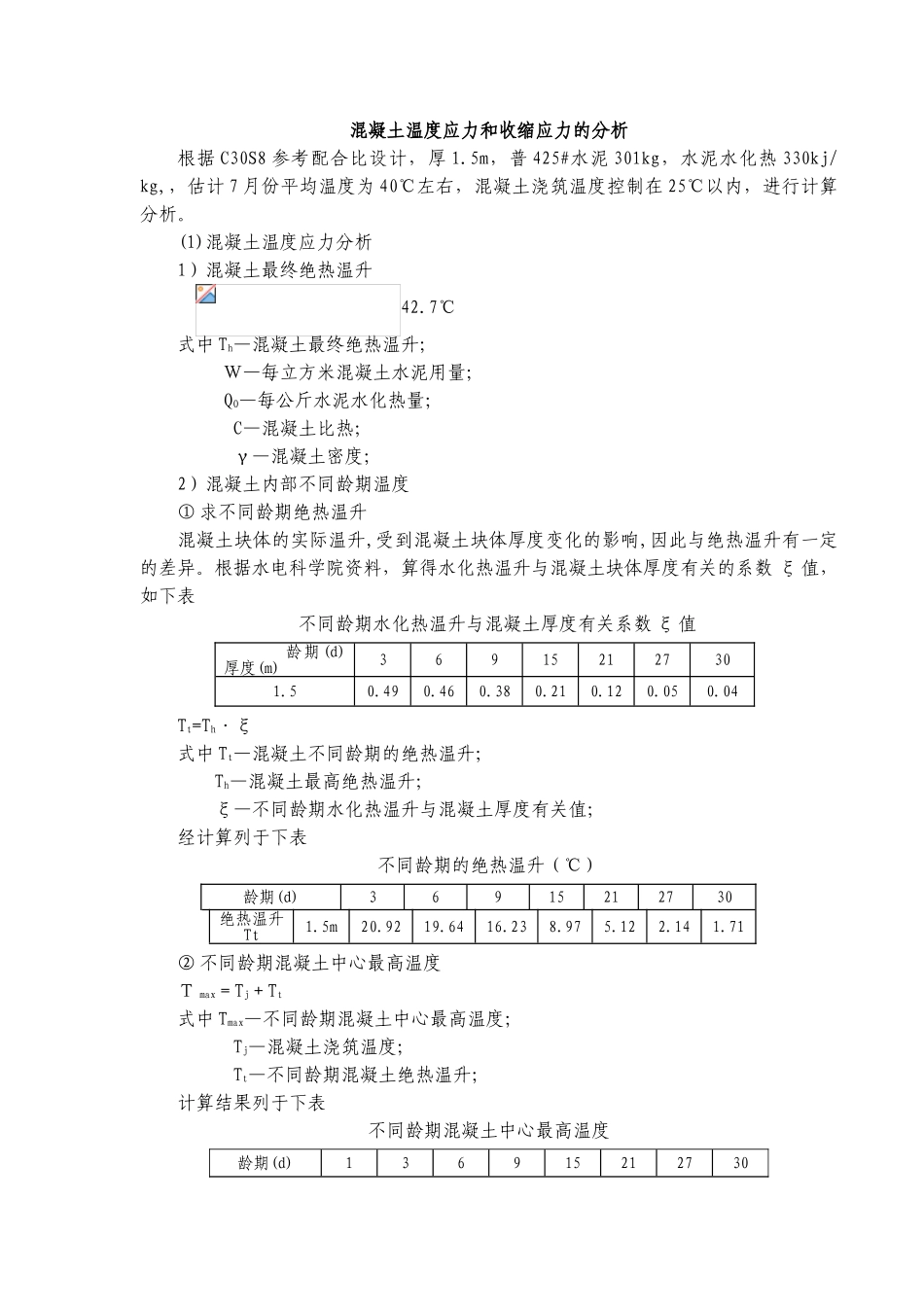

混凝土温度应力和收缩应力的分析根据 C30S8 参考配合比设计，厚 1.5m，普 425#水泥 301kg，水泥水化热 330kj/kg,，估计 7 月份平均温度为 40℃左右，混凝土浇筑温度控制在 25℃以内，进行计算分析。(1)混凝土温度应力分析1）混凝土最终绝热温升 42.7℃式中 Th—混凝土最终绝热温升； Ｗ—每立方米混凝土水泥用量； QO—每公斤水泥水化热量； C—混凝土比热； γ—混凝土密度；2）混凝土内部不同龄期温度① 求不同龄期绝热温升混凝土块体的实际温升,受到混凝土块体厚度变化的影响,因此与绝热温升有一定的差异。根据水电科学院资料，算得水化热温升与混凝土块体厚度有关的系数 ξ 值，如下表 不同龄期水化热温升与混凝土厚度有关系数 ξ 值 龄期(d) 厚度(m)369152127301.50.490.460.380.210.120.050.04Tt=Th·ξ式中 Tt—混凝土不同龄期的绝热温升； Th—混凝土最高绝热温升； ξ—不同龄期水化热温升与混凝土厚度有关值；经计算列于下表不同龄期的绝热温升（℃）龄期(d)36915212730绝热温升Tt1.5m20.9219.6416.238.975.122.141.71② 不同龄期混凝土中心最高温度Ｔ max＝Tj＋Tt式中 Tmax—不同龄期混凝土中心最高温度； Tj—混凝土浇筑温度； Tt—不同龄期混凝土绝热温升；计算结果列于下表不同龄期混凝土中心最高温度龄期(d)136915212730温度(℃)1.5m25.0045.9244.6441.2333.9730.1227.1426.71由上表可知，混凝土到 3-9d 左右，内部温度最高。3）混凝土温度应力 本底板面积大，按外约束为二维时的温度应力(包括收缩)来考虑计算① 各龄期混凝土的收缩变形值及收缩当量温差a.各龄期收缩变形&y(t)＝&0y(1-e-0.01t)×M1×M2×……×Mn式中&y(t)—龄期 t 时混凝土的收缩变形值； &0y—混凝土的最终收缩值,取 3.24×10-4/℃； M1、M2……Mn各种非标准条件下的修正系数；本工程根据用料及施工方式修正系数取值如下表修正系数取值M1M2M3M4M5M6M7M8M9M10积 M1.000.931.001.211.201.091.041.401.000.901.93经计算得出收缩变形见下表：各龄期混凝土收缩变形值龄期(d)36915212730收缩变形值&y(t)18.4 ×10-636.4 ×10-653.7 ×10-687.0 ×10-6118.3 ×10-6147.8 ×10-6161.9 ×10-6b.各龄期收缩当量温差将混凝土的收缩变形换算成当量温差Ty(t)= &y(t)/ 式中 Ty(t)—各龄期混凝土收缩当量温差(℃)； & y(t)—各龄期混凝土收缩变形； —混凝土的线膨胀系数，取 10×10-6/℃；计算结果列于下表各龄期收缩...
