盾构机使用介绍

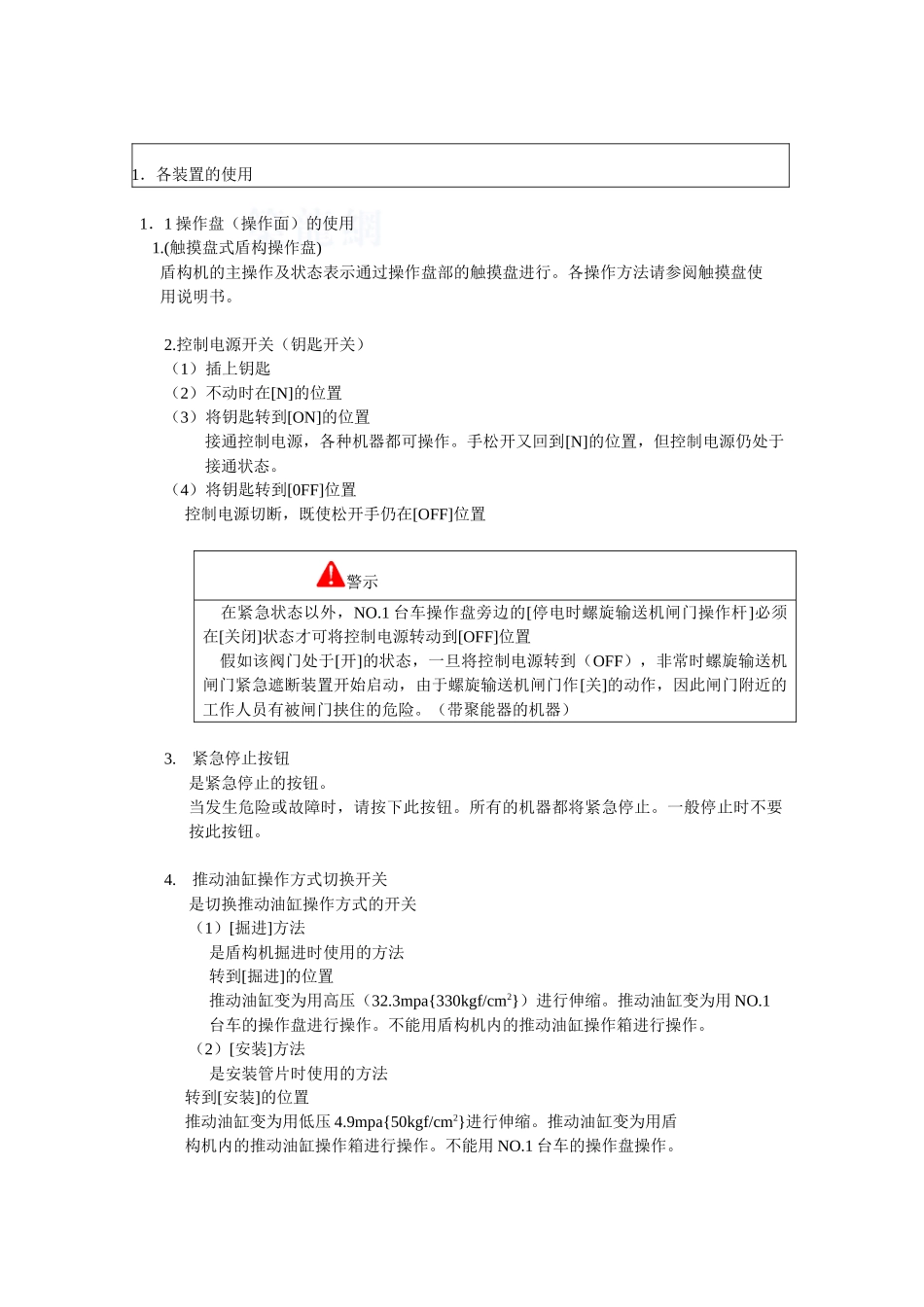

盾构机使用介绍1．各装置的使用1．1 操作盘（操作面）的使用 1.(触摸盘式盾构操作盘) 盾构机的主操作及状态表示通过操作盘部的触摸盘进行。各操作方法请参阅触摸盘使 用说明书。2.控制电源开关（钥匙开关）（1）插上钥匙（2）不动时在[N]的位置（3）将钥匙转到[ON]的位置接通控制电源，各种机器都可操作。手松开又回到[N]的位置，但控制电源仍处于接通状态。（4）将钥匙转到[0FF]位置 控制电源切断，既使松开手仍在[OFF]位置 警示 在紧急状态以外，NO.1 台车操作盘旁边的[停电时螺旋输送机闸门操作杆]必须在[关闭]状态才可将控制电源转动到[OFF]位置 假如该阀门处于[开]的状态，一旦将控制电源转到（OFF），非常时螺旋输送机闸门紧急遮断装置开始启动，由于螺旋输送机闸门作[关]的动作，因此闸门附近的工作人员有被闸门挟住的危险。（带聚能器的机器）3.紧急停止按钮是紧急停止的按钮。当发生危险或故障时，请按下此按钮。所有的机器都将紧急停止。一般停止时不要按此按钮。4.推动油缸操作方式切换开关是切换推动油缸操作方式的开关（1）[掘进]方法 是盾构机掘进时使用的方法 转到[掘进]的位置 推动油缸变为用高压（32.3mpa{330kgf/cm2}）进行伸缩。推动油缸变为用 NO.1 台车的操作盘进行操作。不能用盾构机内的推动油缸操作箱进行操作。（2）[安装]方法 是安装管片时使用的方法 转到[安装]的位置 推动油缸变为用低压 4.9mpa{50kgf/cm2}进行伸缩。推动油缸变为用盾 构机内的推动油缸操作箱进行操作。不能用 NO.1 台车的操作盘操作。5.铃（安全确认）操作按钮是为确保台车后方安全的警铃操作按钮。按着此按钮，NO.5 台车上的铃响起。6.皮带输送机起动停止按钮是皮带输送机起动停止的开关。 （1）转到[正转]的位置 皮带输送机开始起动（正转）。即使松开手，仍处在[正转]的位置，所以皮带 输送机仍是旋转状态。 （2）转到[停止]的位置 皮带输送机停止。松开手仍在[停止]的位置。 （3）转到[倒转]的位置 皮带输送机倒转。松开手回到[停止]的位置，皮带输送机停止运转。7.螺旋输送机闸门 [开] [关]操作键是螺旋输送机闸门开关键 （1）转到[开]的位置 螺旋输送机闸门开始[开]。松开手恢复到[止]的位置，螺旋输送机闸门的 [开]动作也随之停止。也可以进行不是全开的微调操作。 （2）转到[关]的位置 螺旋输送机闸门进行[关]动作。松开手恢复到[止]的位置，螺旋输送机闸 门的[关]动作也随之停止。也可以进行不是全关...
