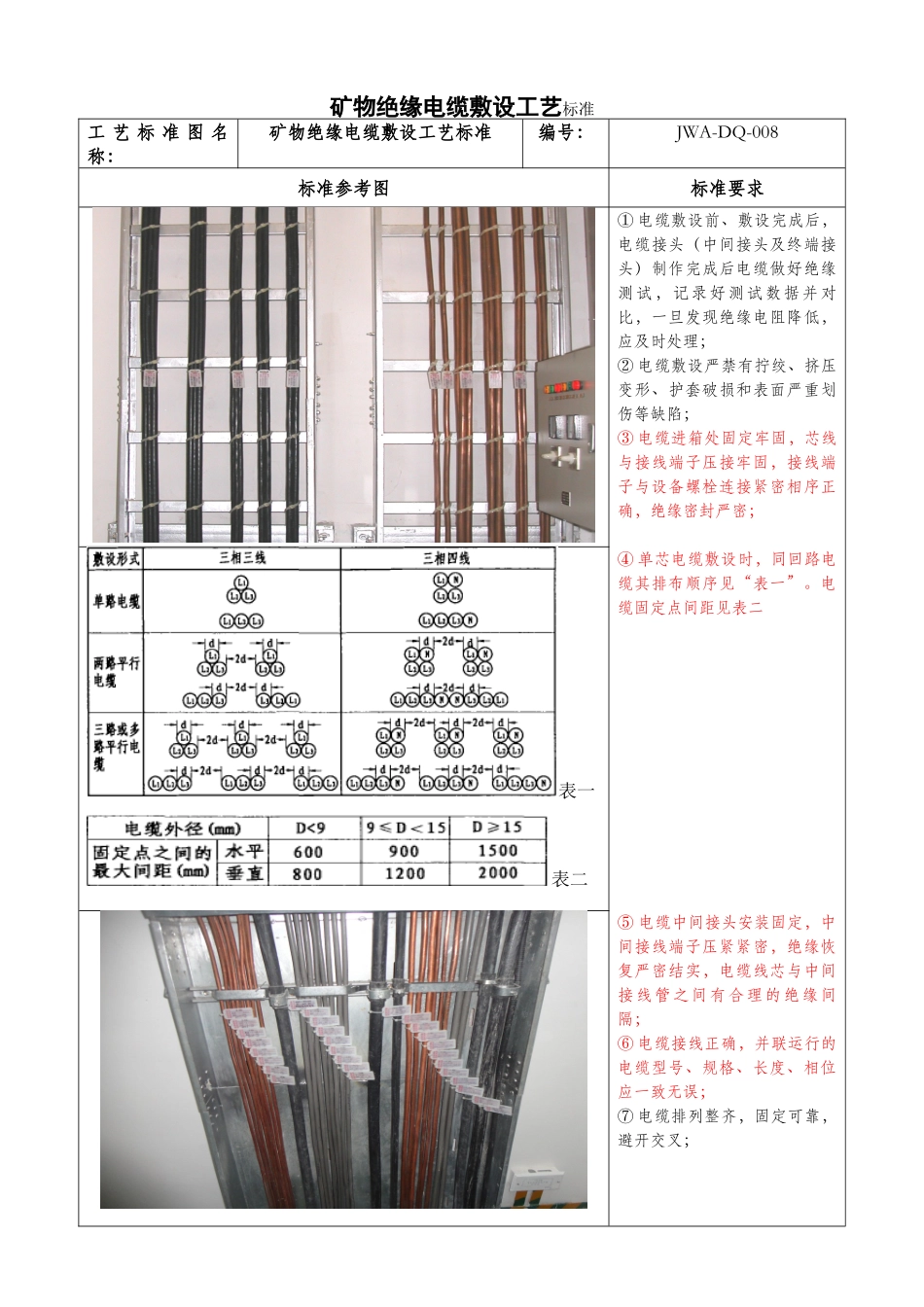

矿物绝缘电缆敷设工艺标准

矿物绝缘电缆敷设工艺标准工 艺 标 准 图 名称：矿物绝缘电缆敷设工艺标准编号：JWA-DQ-008标准参考图标准要求① 电缆敷设前、敷设完成后，电缆接头（中间接头及终端接头）制作完成后电缆做好绝缘测试，记录好测试数据并对比，一旦发现绝缘电阻降低，应及时处理；② 电缆敷设严禁有拧绞、挤压变形、护套破损和表面严重划伤等缺陷；③ 电缆进箱处固定牢固，芯线与接线端子压接牢固，接线端子与设备螺栓连接紧密相序正确，绝缘密封严密；④ 单芯电缆敷设时，同回路电缆其排布顺序见“表一”。电缆固定点间距见表二⑤ 电缆中间接头安装固定，中间接线端子压紧紧密，绝缘恢复严密结实，电缆线芯与中间接线管之间有合理的绝缘间隔；⑥ 电缆接线正确，并联运行的电缆型号、规格、长度、相位应一致无误；⑦ 电缆排列整齐，固定可靠，避开交叉；表一表二
