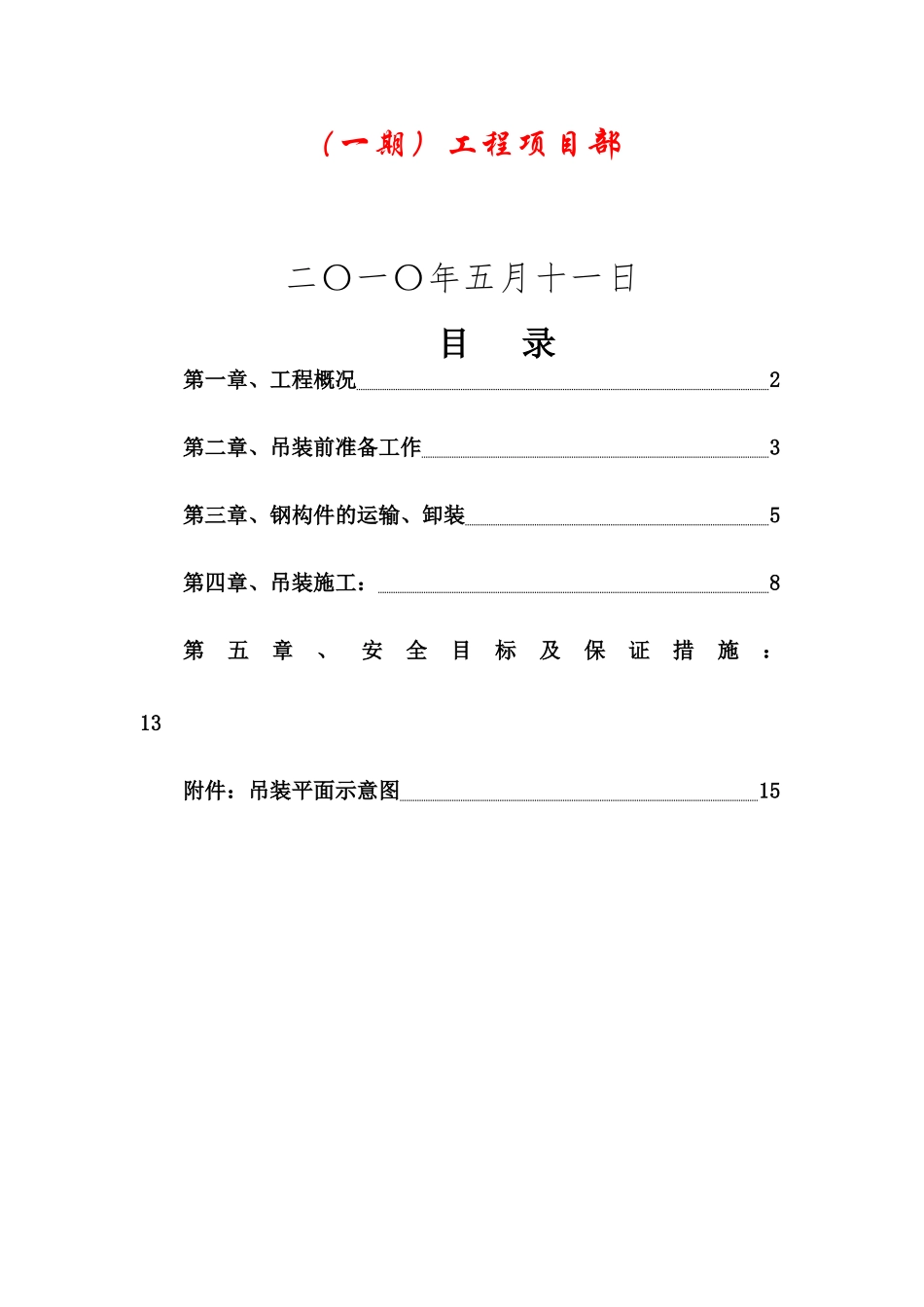

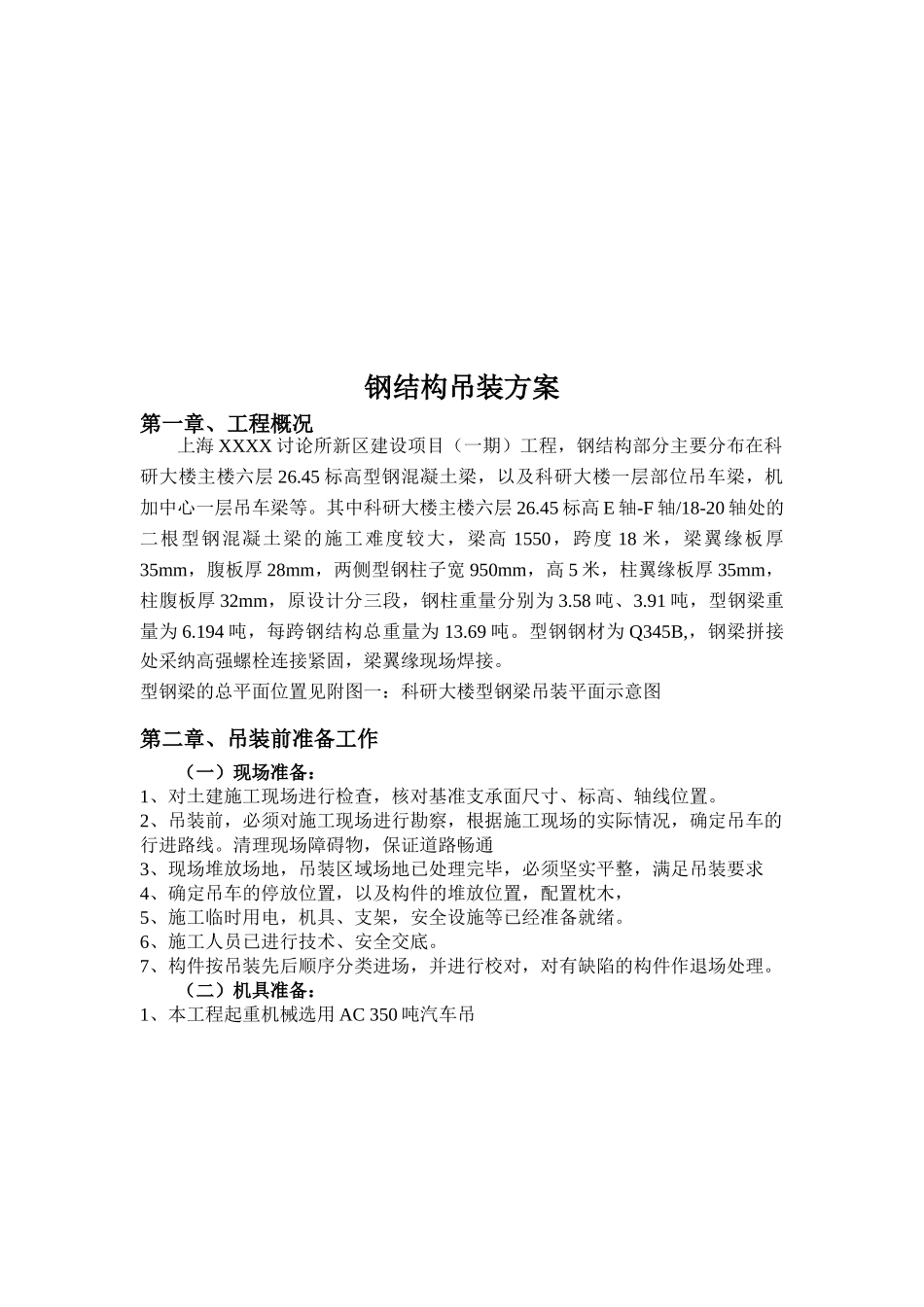

钢结构工程上海 XXXX 讨论所新区建设一期项目（一期）工程项目部二〇一〇年五月十一日目 录第一章、工程概况 2第二章、吊装前准备工作 3第三章、钢构件的运输、卸装 5第四章、吊装施工： 8第五章、安全目标及保证措施： 13附件：吊装平面示意图 15钢结构吊装方案第一章、工程概况上海 XXXX 讨论所新区建设项目（一期）工程，钢结构部分主要分布在科研大楼主楼六层 26.45 标高型钢混凝土梁，以及科研大楼一层部位吊车梁，机加中心一层吊车梁等。其中科研大楼主楼六层 26.45 标高 E 轴-F 轴/18-20 轴处的二根型钢混凝土梁的施工难度较大，梁高 1550，跨度 18 米，梁翼缘板厚35mm，腹板厚 28mm，两侧型钢柱子宽 950mm，高 5 米，柱翼缘板厚 35mm，柱腹板厚 32mm，原设计分三段，钢柱重量分别为 3.58 吨、3.91 吨，型钢梁重量为 6.194 吨，每跨钢结构总重量为 13.69 吨。型钢钢材为 Q345B,，钢梁拼接处采纳高强螺栓连接紧固，梁翼缘现场焊接。型钢梁的总平面位置见附图一：科研大楼型钢梁吊装平面示意图第二章、吊装前准备工作（一）现场准备：1、对土建施工现场进行检查，核对基准支承面尺寸、标高、轴线位置。2、吊装前，必须对施工现场进行勘察，根据施工现场的实际情况，确定吊车的行进路线。清理现场障碍物，保证道路畅通3、现场堆放场地，吊装区域场地已处理完毕，必须坚实平整，满足吊装要求4、确定吊车的停放位置，以及构件的堆放位置，配置枕木， 5、施工临时用电，机具、支架，安全设施等已经准备就绪。6、施工人员已进行技术、安全交底。7、构件按吊装先后顺序分类进场，并进行校对，对有缺陷的构件作退场处理。（二）机具准备：1、本工程起重机械选用 AC 350 吨汽车吊AC350 型吊车技术性能参数：2、主要吊装施工机具：机具名称型号规格单位数量钢丝绳7T【φ28mm（6×37+1）】条2钢丝绳7T【φ19.5mm（6×37+1）】条4水准仪NA4台1经纬仪T2 电子经纬仪1 台2U 型扣7T个10汽车起重机AC 350台1手拉葫芦7T台3CO2气体保护电焊机OTC-T400台2电弧焊机BXl-500 型台2 （三）劳动力配备：根据工程的具体情况，我公司将选择有丰富经验的施工技术人员配合钢结构吊装队。吊装作业专业人员配备序号人员类别人数备注1安全员2安全检查2起重机司机2持证上岗3起重指挥员2持证上岗4安装工12钢结构安装第三章、钢构件的运输、卸装第一节、构件的运输(1)、在装卸、运输过程应尽量保护构件，避开构件在运输过程中受...
