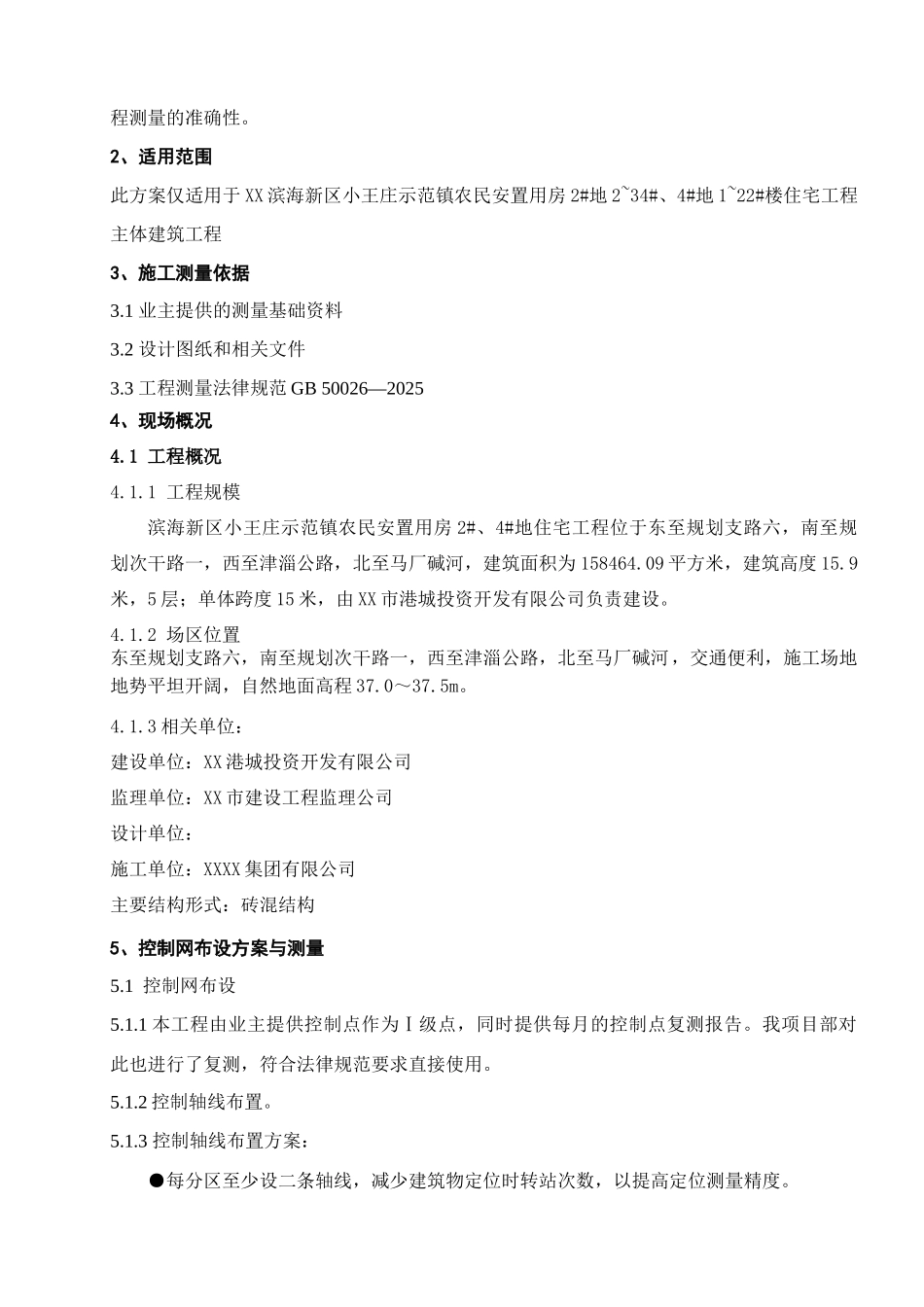

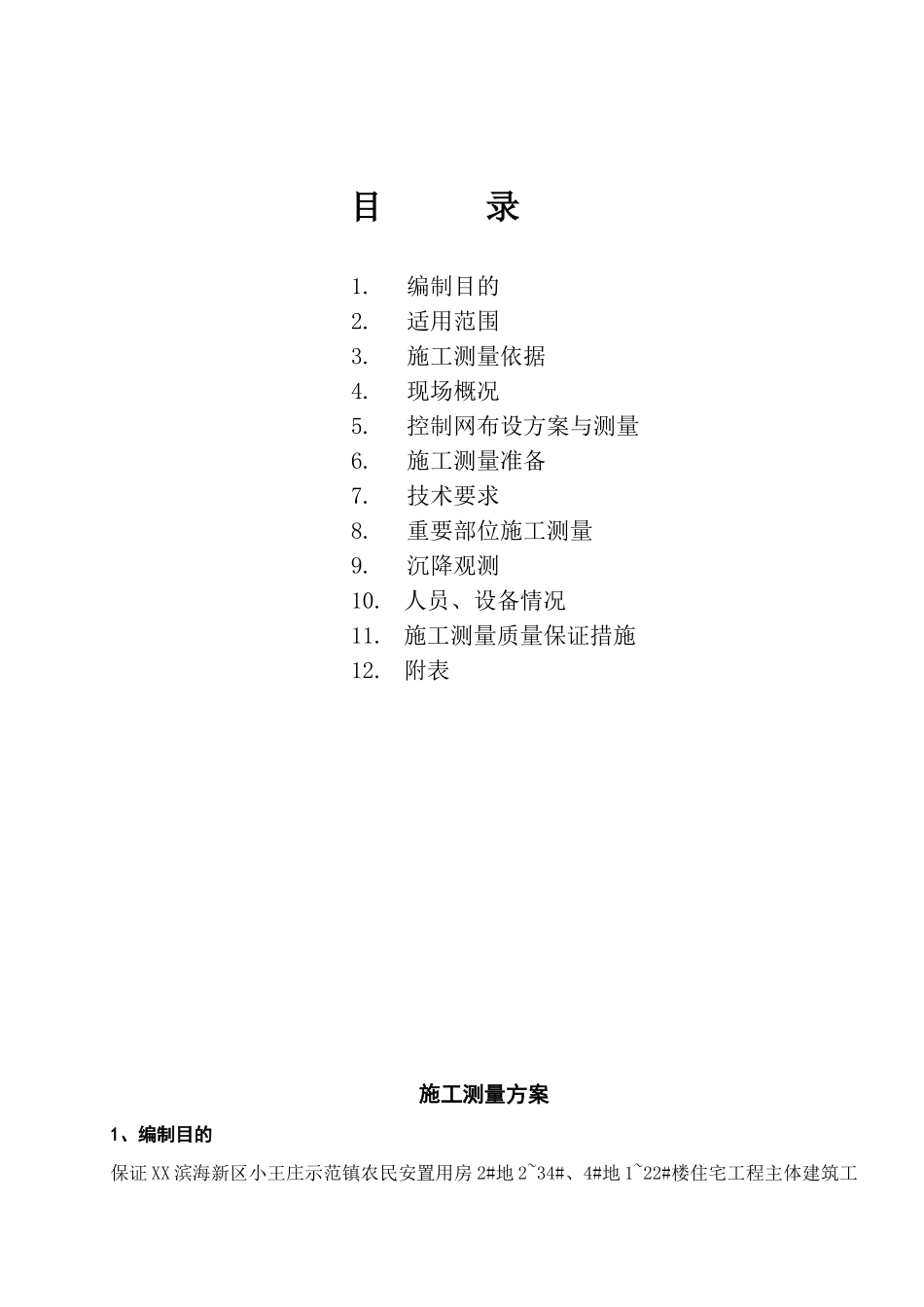

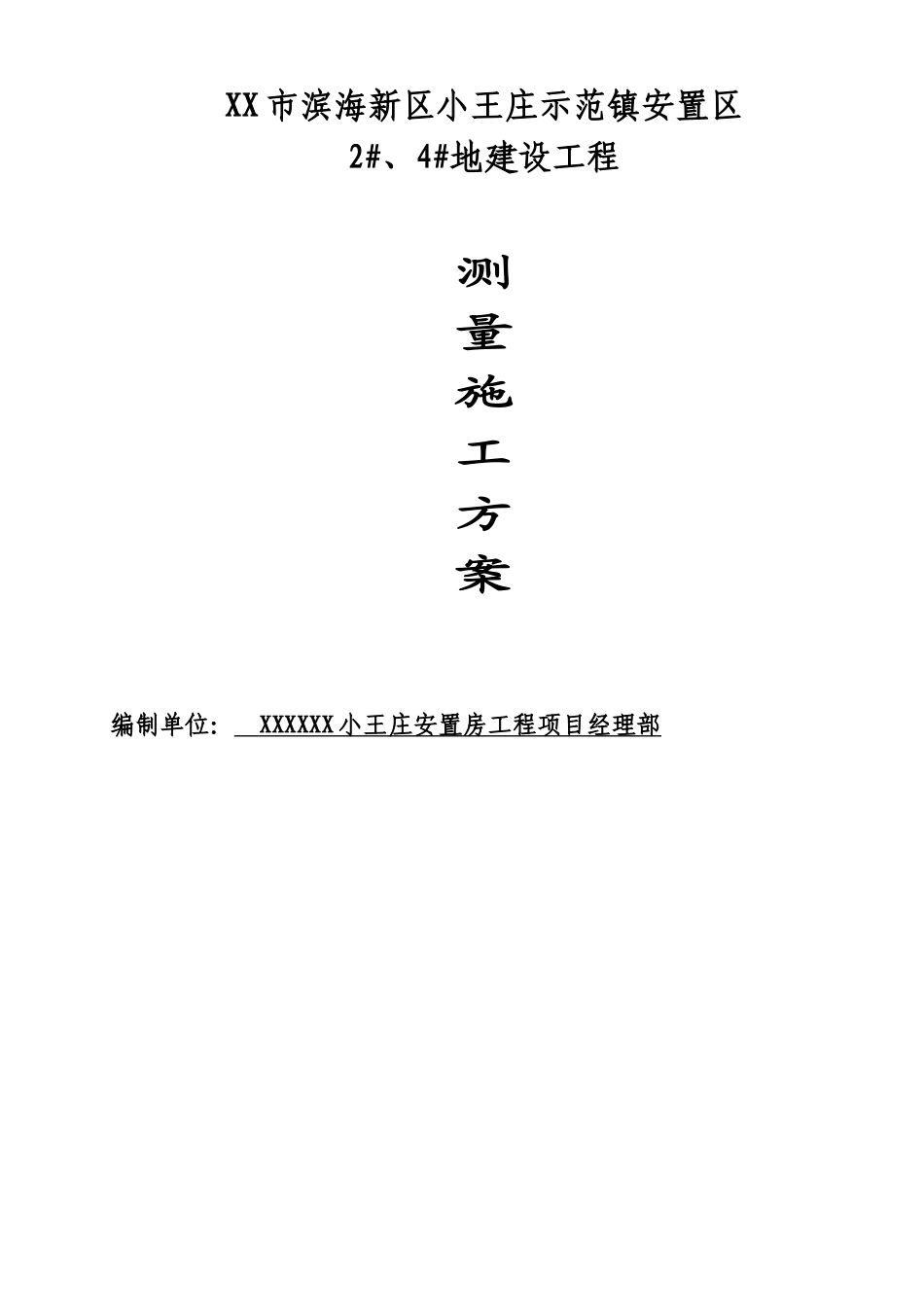

XX 市滨海新区小王庄示范镇安置区2#、4#地建设工程测量施工 方案编制单位： XXXXXX 小王庄安置房工程项目经理部 目 录1. 编制目的2. 适用范围3. 施工测量依据4. 现场概况5. 控制网布设方案与测量6. 施工测量准备7. 技术要求8. 重要部位施工测量9. 沉降观测10. 人员、设备情况11. 施工测量质量保证措施12. 附表施工测量方案1、编制目的保证 XX 滨海新区小王庄示范镇农民安置用房 2#地 2~34#、4#地 1~22#楼住宅工程主体建筑工程测量的准确性。2、适用范围此方案仅适用于 XX 滨海新区小王庄示范镇农民安置用房 2#地 2~34#、4#地 1~22#楼住宅工程主体建筑工程3、施工测量依据3.1 业主提供的测量基础资料3.2 设计图纸和相关文件3.3 工程测量法律规范 GB 50026—20254、现场概况4.1 工程概况4.1.1 工程规模滨海新区小王庄示范镇农民安置用房 2#、4#地住宅工程位于东至规划支路六，南至规划次干路一，西至津淄公路，北至马厂碱河，建筑面积为 158464.09 平方米，建筑高度 15.9米，5 层；单体跨度 15 米，由 XX 市港城投资开发有限公司负责建设。4.1.2 场区位置东至规划支路六，南至规划次干路一，西至津淄公路，北至马厂碱河，交通便利，施工场地地势平坦开阔，自然地面高程 37.0～37.5m。4.1.3 相关单位：建设单位：XX 港城投资开发有限公司监理单位：XX 市建设工程监理公司设计单位： 施工单位：XXXX 集团有限公司主要结构形式：砖混结构5、控制网布设方案与测量5.1 控制网布设5.1.1 本工程由业主提供控制点作为Ⅰ级点，同时提供每月的控制点复测报告。我项目部对此也进行了复测，符合法律规范要求直接使用。5.1.2 控制轴线布置。5.1.3 控制轴线布置方案：●每分区至少设二条轴线，减少建筑物定位时转站次数，以提高定位测量精度。●建筑物放样以就近控制点控制原则，避开长距离定位。6、施工测量准备6.1 应具备的资料：总平面图测量基础资料建筑物的设计与说明建筑物、构筑物的轴线平面图建筑物基础平面图土方开挖图建筑物的结构图7、技术要求7.1 本工程施工放样的主要技术要求应符合下表：7.2 放样前的准备7.3.1 建筑物位置要求严紧,施工测量必须精准,单靠设计图纸提供的尺寸是不能满足施工放线要求的,因此,在放线前对设计图纸上的尺寸进行有关计算,换算出施工放线所需的数据,并绘制成定位放线图(见附件二).并且同步做好验评资料(见附件一).7.3.2 施工测量在测量队进场首...
