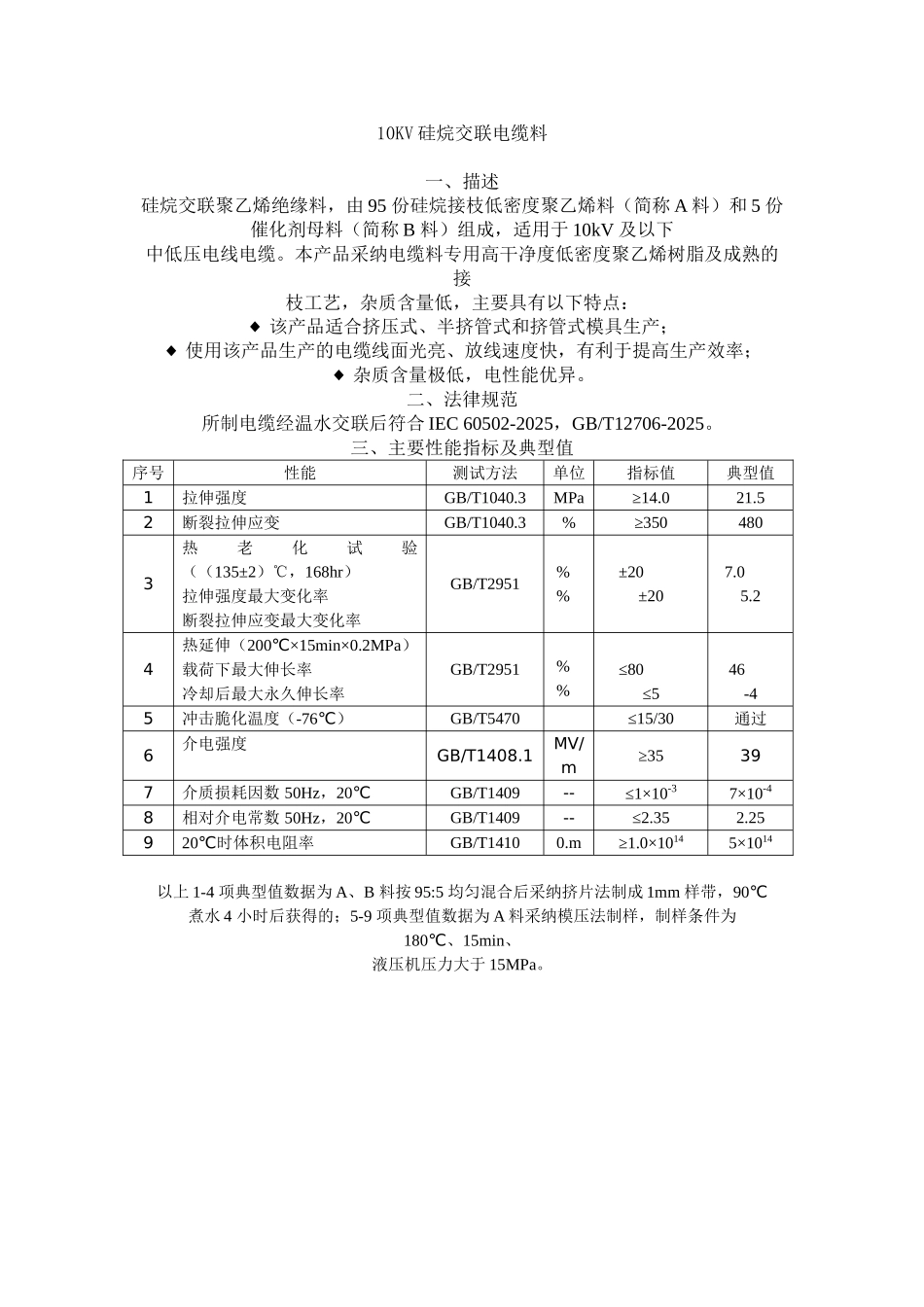

10KV 硅烷交联电缆料一、描述硅烷交联聚乙烯绝缘料，由 95 份硅烷接枝低密度聚乙烯料（简称 A 料）和 5 份催化剂母料（简称 B 料）组成，适用于 10kV 及以下中低压电线电缆。本产品采纳电缆料专用高干净度低密度聚乙烯树脂及成熟的接枝工艺，杂质含量低，主要具有以下特点：◆ 该产品适合挤压式、半挤管式和挤管式模具生产；◆ 使用该产品生产的电缆线面光亮、放线速度快，有利于提高生产效率；◆ 杂质含量极低，电性能优异。二、法律规范所制电缆经温水交联后符合 IEC 60502-2025，GB/T12706-2025。三、主要性能指标及典型值序号性能测试方法单位指标值典型值1拉伸强度GB/T1040.3MPa≥14.021.52断裂拉伸应变GB/T1040.3%≥3504803热老化试验（（135±2）℃，168hr）拉伸强度最大变化率断裂拉伸应变最大变化率GB/T2951 % % ±20±20 7.05.24热延伸（200℃×15min×0.2MPa）载荷下最大伸长率冷却后最大永久伸长率GB/T2951 % % ≤80≤5 46-45冲击脆化温度（-76℃）GB/T5470≤15/30通过6介电强度GB/T1408.1MV/m≥35397介质损耗因数 50Hz，20℃GB/T1409--≤1×10-37×10-48相对介电常数 50Hz，20℃GB/T1409--≤2.352.25920℃时体积电阻率GB/T14100.m≥1.0×10145×1014以上 1-4 项典型值数据为 A、B 料按 95:5 均匀混合后采纳挤片法制成 1mm 样带，90℃煮水 4 小时后获得的；5-9 项典型值数据为 A 料采纳模压法制样，制样条件为180℃、15min、液压机压力大于 15MPa。
