硬聚氯乙烯风管制作安装工艺标准

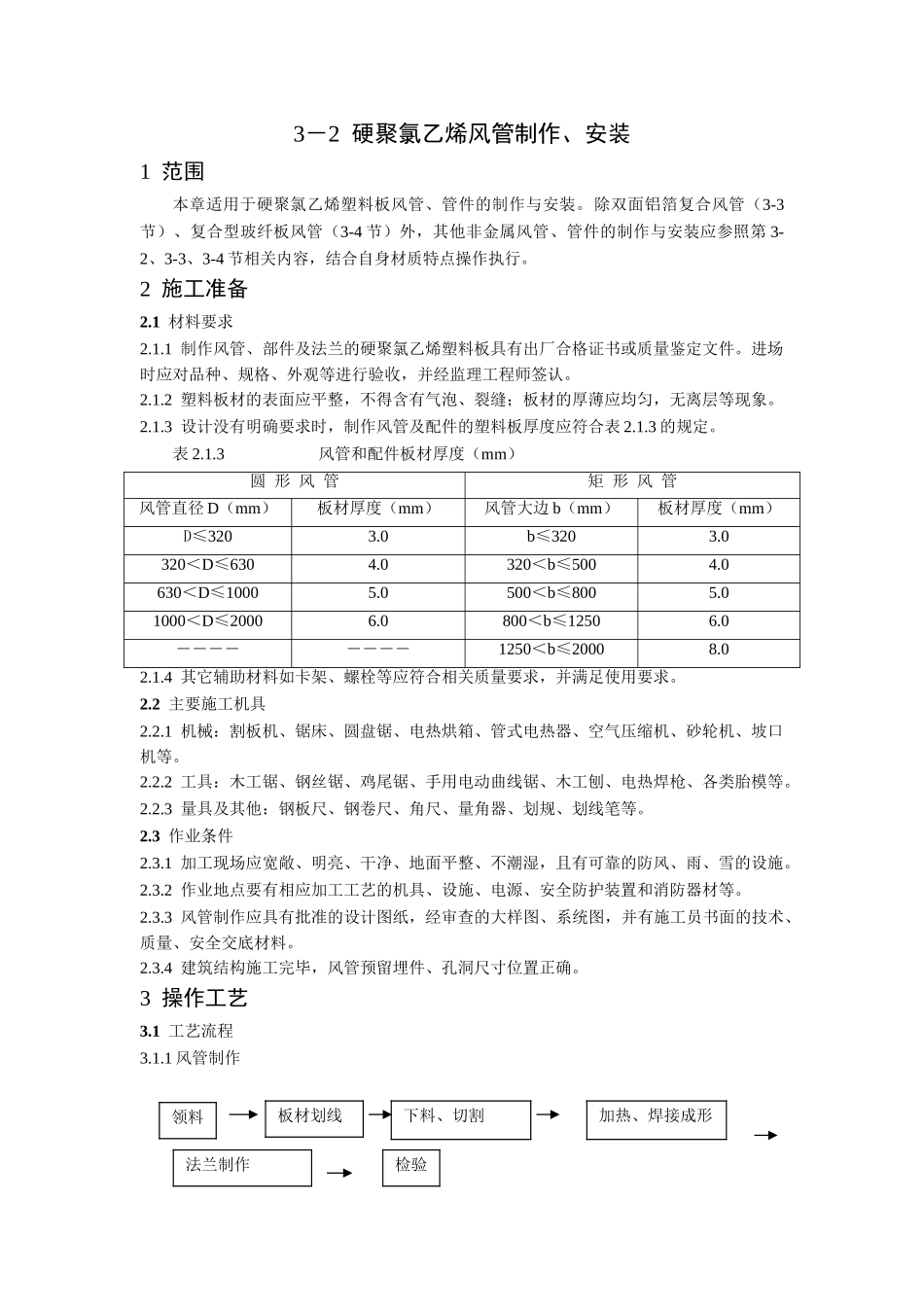

3－2 硬聚氯乙烯风管制作、安装1 范围本章适用于硬聚氯乙烯塑料板风管、管件的制作与安装。除双面铝箔复合风管（3-3节）、复合型玻纤板风管（3-4 节）外，其他非金属风管、管件的制作与安装应参照第 3-2、3-3、3-4 节相关内容，结合自身材质特点操作执行。2 施工准备2.1 材料要求2.1.1 制作风管、部件及法兰的硬聚氯乙烯塑料板具有出厂合格证书或质量鉴定文件。进场时应对品种、规格、外观等进行验收，并经监理工程师签认。2.1.2 塑料板材的表面应平整，不得含有气泡、裂缝；板材的厚薄应均匀，无离层等现象。2.1.3 设计没有明确要求时，制作风管及配件的塑料板厚度应符合表 2.1.3 的规定。表 2.1.3 风管和配件板材厚度（mm）圆 形 风 管矩 形 风 管风管直径 D（mm）板材厚度（mm）风管大边 b（mm）板材厚度（mm）D≤3203.0b≤3203.0320＜D≤6304.0320＜b≤5004.0630＜D≤10005.0500＜b≤8005.01000＜D≤20006.0800＜b≤12506.0――――――――1250＜b≤20008.02.1.4 其它辅助材料如卡架、螺栓等应符合相关质量要求，并满足使用要求。2.2 主要施工机具2.2.1 机械：割板机、锯床、圆盘锯、电热烘箱、管式电热器、空气压缩机、砂轮机、坡口机等。2.2.2 工具：木工锯、钢丝锯、鸡尾锯、手用电动曲线锯、木工刨、电热焊枪、各类胎模等。2.2.3 量具及其他：钢板尺、钢卷尺、角尺、量角器、划规、划线笔等。2.3 作业条件2.3.1 加工现场应宽敞、明亮、干净、地面平整、不潮湿，且有可靠的防风、雨、雪的设施。2.3.2 作业地点要有相应加工工艺的机具、设施、电源、安全防护装置和消防器材等。2.3.3 风管制作应具有批准的设计图纸，经审查的大样图、系统图，并有施工员书面的技术、质量、安全交底材料。2.3.4 建筑结构施工完毕，风管预留埋件、孔洞尺寸位置正确。3 操作工艺3.1 工艺流程3.1.1 风管制作领料板材划线下料、切割检验法兰制作加热、焊接成形3.1.2 风管安装3.2 领料、板材划线3.2.1 划线应采纳红铅笔，不要用锐利的金属划针或锯条，以免板材表面形成伤痕，发生折裂。3.2.2 板材在被加热冷却时会出现膨胀和收缩的现象，所以在划线时，对需要加热成型的风管或管件，应适当地放出收缩余量。收缩余量随加热时间和工厂生产过程而异，应对每批材料先进行加热试验，以确定其收缩余量。3.2.3 划线时，应按图纸尺寸，根据板材规格和现有加热箱的大小等具体情况，合理安排每张板上的图形，尽量减少切割和焊缝，又...
