福州作业区陆上排水板技术交底书

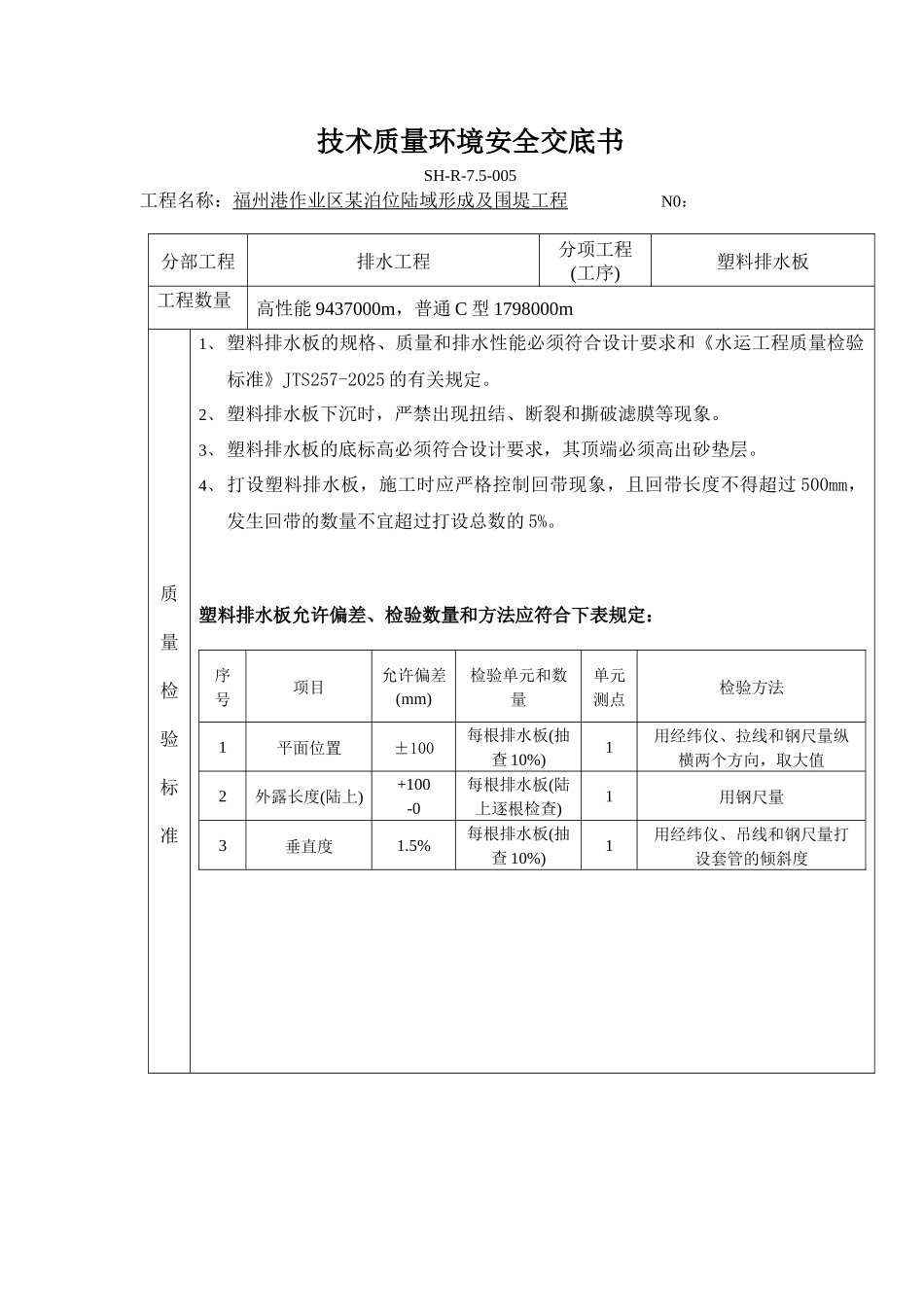

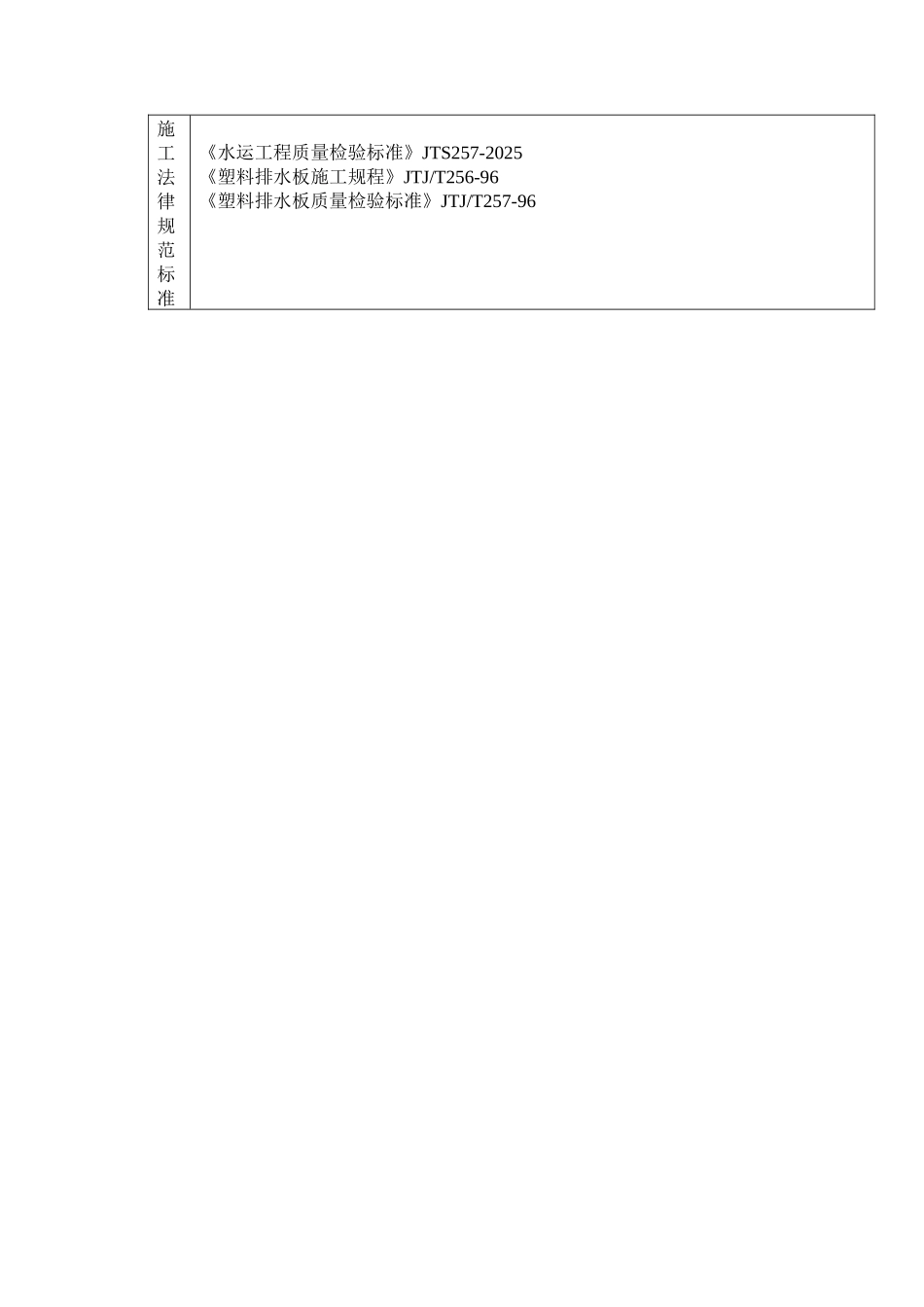

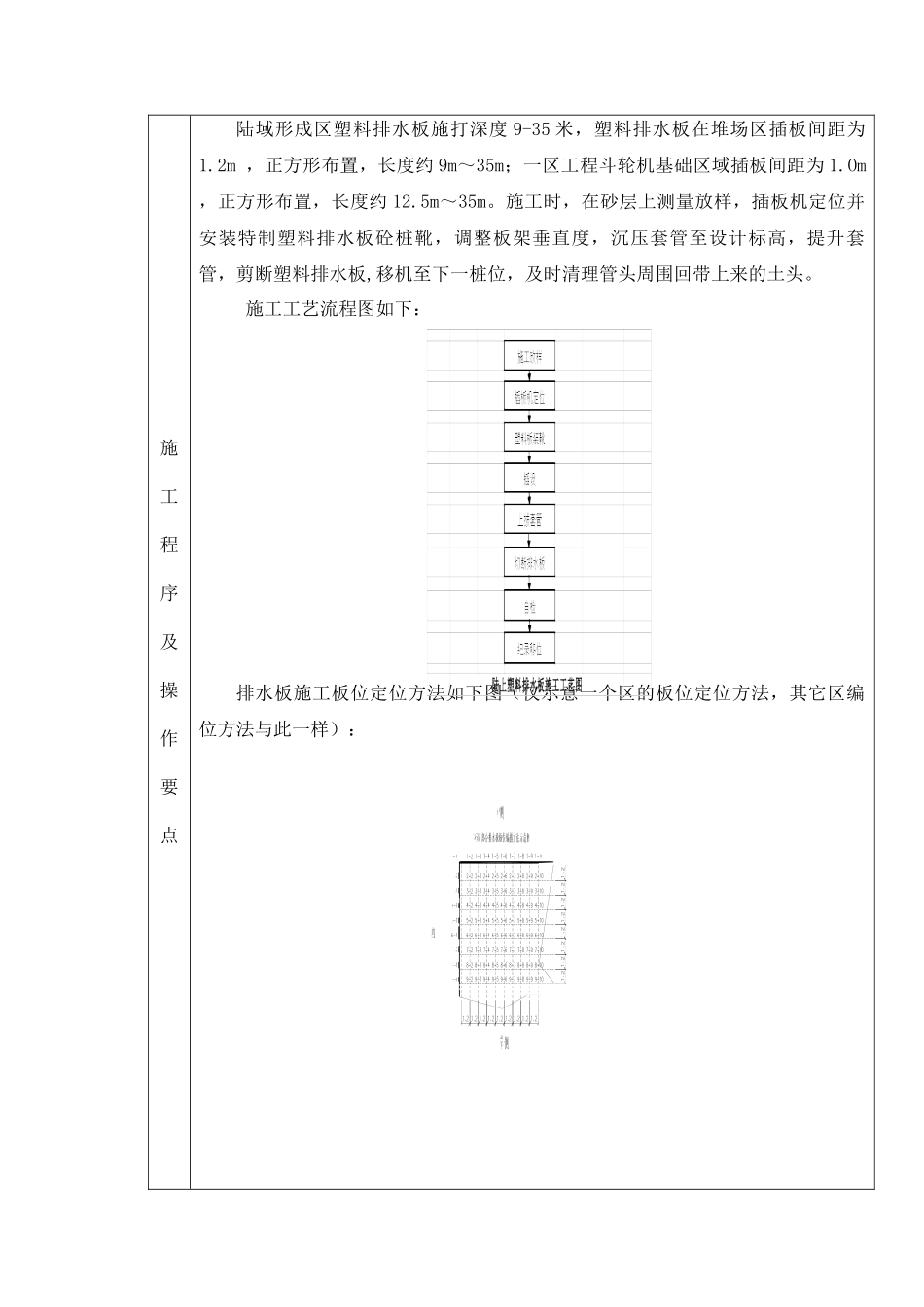

技术质量环境安全交底书SH-R-7.5-005工程名称：福州港作业区某泊位陆域形成及围堤工程 N0：分部工程排水工程分项工程(工序)塑料排水板工程数量高性能 9437000m，普通 C 型 1798000m质量检验标准1、 塑料排水板的规格、质量和排水性能必须符合设计要求和《水运工程质量检验标准》JTS257-2025 的有关规定。2、 塑料排水板下沉时，严禁出现扭结、断裂和撕破滤膜等现象。3、 塑料排水板的底标高必须符合设计要求，其顶端必须高出砂垫层。4、 打设塑料排水板，施工时应严格控制回带现象，且回带长度不得超过 500mm，发生回带的数量不宜超过打设总数的 5%。塑料排水板允许偏差、检验数量和方法应符合下表规定：序号项目允许偏差(mm)检验单元和数量单元测点检验方法1平面位置±100每根排水板(抽查 10%)1用经纬仪、拉线和钢尺量纵横两个方向，取大值2外露长度(陆上)+100-0每根排水板(陆上逐根检查)1用钢尺量3垂直度1.5%每根排水板(抽查 10%)1用经纬仪、吊线和钢尺量打设套管的倾斜度施工法律规范标准《水运工程质量检验标准》JTS257-2025《塑料排水板施工规程》JTJ/T256-96《塑料排水板质量检验标准》JTJ/T257-96施工程序及操作要点陆域形成区塑料排水板施打深度 9-35 米，塑料排水板在堆场区插板间距为1.2m ，正方形布置，长度约 9m～35m；一区工程斗轮机基础区域插板间距为 1.Om ，正方形布置，长度约 12.5m～35m。施工时，在砂层上测量放样，插板机定位并安装特制塑料排水板砼桩靴，调整板架垂直度，沉压套管至设计标高，提升套管，剪断塑料排水板,移机至下一桩位，及时清理管头周围回带上来的土头。施工工艺流程图如下：排水板施工板位定位方法如下图（仅示意一个区的板位定位方法，其它区编位方法与此一样）：施工程序及操作要点施工操作要点：1、吹填砂至设计标高后，进行陆上打设塑料排水板作业，打设塑料排水板前应分区测量定出板位并作出标记，以保证施工区域的准确。2、塑料排水板在堆场区插板间距为 1.2m ，正方形布置；一区工程斗轮机基础区域插板间距为 1.0m ，正方形布置。3、施工时应提交详细施工记录，包括插板深度、板位、垂直度、外露长度、回带长度、回带板根数、布打根数与位置，具体控制标准详见如下： 板位标记偏差：70mm 回带长度：≤500mm（根数不得超过打设总根数的 5% ，大于1.5m时应在插点附近补打）。 外露长度偏差：0 , +200mm（根数小于 3%）。 垂直度：≤1.5%（根数小于 10%）。 平面...
